Котельная в частном доме: оборудование и фото, устройство и отделка, проект бойлерной, обустройство топочной

План котельной с газовым котлом

Задействование в качестве теплоносителя природного газа – экономичное и продуктивное решение, но сопряженное с большим риском по причине взрывоопасности. Устроение помещения для газового котла по этой причине имеет жесткие требования, изложенные в СНиПе.

Данный вид топлива даже в незначительных количествах способен оказывать вредное воздействие на здоровье, поэтому одним из важных принципов безопасного использования газа является хорошая вентиляция. Отсутствие качественной вытяжки влечет за собой меньшую теплоотдачу при одинаковом расходе.

Схема расположение оборудования котельной частного дома зависит от его мощности и эксплуатируемого состояния газа. Сжиженная форма категорически не допускает установки источника теплоснабжения в подвале. Удельный вес такого носителя гораздо больше воздуха, при утечках он концентрируется в низовьях здания, где может инициировать взрыв.

Нет нужды подыскивать или выстраивать отдельный угол для приборов с мощностной характеристикой до 60кВТ. Вполне возможна установка в кухне, на чердаке, в кладовой и т.д., если они отвечают условиям:

• наличие окна с форточкой;
• объем не менее 15 кубометров и сверху по 0,2 кубометра на каждый выделяемый киловатт;
• высота минимум 2,5 м.

Более мощные агрегаты должны размещаться в обособленных бытовках на любом этаже, при этом цокольный следует рассматривать в последнюю очередь. Отдельно стоящие котельные должны иметь собственный фундамент с присутствием в нем определенной доли песка. Точку, где топится аппарат, необходимо привести в соответствие нормативам:

• окна от 0,5 кв.м,
• ширина дверного проема от 0,8м,
• обшивка огнеупорным материалом с пределом огнестойкости не менее 45 минут,
• наличие свободного пространства вокруг теплогенератора радиусом 0,7м и больше.

Набор технических средств газовой котельной

Применение газа для обогрева производится при участии:

• отопительного котла;
• бойлера, нагревающегося за счет газооборудования, обеспечивающего жилье горячей водой;
• распределительного коллектора, в состав которого входят циркуляционный насос, гидравлический распределитель и гребенка;
• расширительной емкости, служащей нейтрализатором увеличивающегося давления вследствие повышения температуры носителя;
• группы безопасности в комплектации из манометра, предохранительного клапана и отводчика воздуха;
• труба отвода дыма эффективного диаметра и высотой над уровнем конька крыши не менее 5м с дополнительным каналом для чистки;
• организованный сливной комплекс на случай простоя аппарата;
• навигация в виде электронной автоматики;
• система огнеудаления и пожаротушения.

Общие этапы

Подготовка помещения для монтажа отопительного прибора состоит из определенных этапов. В зависимости от вида котла они могут незначительно отличаться друг от друга.

Составление проекта

Согласно характеристик оборудования выбирается помещение, где оно будет установлено. Для газового котла мощностью до 30 кВт возможен вариант монтажа на кухне. Но при этом необходимо выполнить ряд условий по обеспечению безопасности.

В частном доме предпочтительно выделить для котельной отдельное помещение. Это позволит в полной мере реализовать систему безопасности и контроля за работой отопительного оборудования.

Согласование проекта в специальных государственных структурах

В основном это относится к газовому оборудованию, так как контроль по его подключению и работе должны осуществлять представители управляющей организации. Что же касается пусконаладочных мероприятий, то это зона ответственности компании-подрядчика. Ее выбор остается исключительно за собственником дома.

Адаптация помещения в соответствии с требованиями нормативных документов

Это касается мер пожарной безопасности, установки приточно-вытяжной вентиляции, естественного освещения в будущей котельной.

Газовый котел

Газовый котел – самый распространенный тип отопительной техники. Благодаря относительно небольшим габаритам газовые котлы малой мощности можно разместить на кухне.

Но при этом должны быть соблюдены следующие меры безопасности:

1. Общая площадь помещения не должна быть менее 15 м² при минимальной высоте потолков 2,2 м.
2. Принудительная вентиляция является обязательным условием, даже если установлен котел с закрытой горелкой и забор воздуха для его работы происходит через коаксиальный дымоход с улицы.
3. Отношение площади остекления к общей квадратуре помещения должно быть не менее 1/3.
4. Стена, на которой устанавливается котел, должна быть сделана из негорючих материалов. Дополнительно может монтироваться защитный противопожарный экран.

Если же мощность котла превышает 30 кВт, но не более 150 кВт – то необходимо предусмотреть отдельное помещения для его монтажа. Он должно отвечать таким требованиям:

1. Высота потолков не меньше, чем 2,5 м.
2. Общая площадь не должна вызывать затруднений при обслуживании системы отопления. Но в то же время его объем котельной должен составлять не менее 15 м³.
3. Стены делаются из материала с пределом огнестойкости 0,75 ч, а коэффициент распространения огня по их поверхности равен нулю.
4. Помимо искусственного освещения предусматривается и естественное . Расчет остекления равен 0,03 м² светового проема к 1 м³ объема помещения.
5. Вытяжная вентиляция проектируется из расчета 3-х кратного полного замещения воздуха в час.

Если помещение расположено на 1-м или цокольном этажах здания, то оно должно иметь отдельный выход наружу. Возможна установки дополнительной двери из котельной непосредственно в дом, но при этом ее класс противопожарной безопасности должен быть 3-ей категории.

При использовании сжиженного газа в качестве энергоносителя нельзя хранить баллоны с ним в котельной. Для этого обустраивают отдельные площади, откуда с помощью газовой магистрали топливо поступает в котел.

Твердотопливный котел

Для котлов, работающих на твердом топливе ситуация несколько иная. Желательно планировать помещение котельной еще на этапе проектирования дома, так как помимо требований к вентиляции и площади необходимо предусмотреть дымоходный канал.

Для твердотопливного оборудования отдельное помещение котельной является обязательным условием. При обустройстве следует учитывать такие требования:

• Общая площадь должна быть не менее 7 м². Следует учитывать возможность проведения ремонтно-обслуживающих мероприятия.
• Вентиляционный канал для притока свежего воздуха рассчитывается из пропорции 8 см² площади на 1 кВт мощности оборудования.
• Стены и пол изготавливаются из негорючего материала. Если вес отопительного оборудования велик – желательно сделать под него отдельный фундамент.
• Высота дымоходной трубы не меньше 5 м.
• Количество изгибов и поворотов в ней не превышает трех.

Общим условием для монтажа отопительного оборудования является установка предохранительно-защитных устройств, как в самом котле, так и в отопительной системе. Это запорные клапаны, байпасы, датчики дыма и т.д.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию.  Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок

Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Отделка потолка в котельной

Самый простой, надежный и, самое главное, универсальный вариант – отделка из гипсокартона. Лучше всего использовать плиты толщиной 12,5 мм. Каркас изготавливают из металлического профиля (дерево горюче, поэтому его применять не рекомендуется), дюбелей и саморезов (для фиксации направляющих и полотна). Соединения армируют с помощью серпянки, отделка осуществляется термостойкой шпаклевкой.

Устройство потолка из гипсокартона в котельной состоит из нескольких этапов:

• прочерчивание линии крепления пристенного профиля по периметру помещения (с помощью обычного либо лазерного уровня);
• сверление отверстий под дюбеля;
• установка ударных шурупов;
• разметка положения основного профиля (шагом 40 или 60 см); подвесы крепят через каждые 0,5 м;
• фиксация основного профиля;
• при необходимости – утепление потолочного пространства;
• крепление гипсокартона;
• грунтование и шпаклевка поверхности.

Дополнительные элементы

Бойлерная комната имеет ряд важных требований к дополнительным элементам. Это касается таких деталей, как дымоход, двери и вентиляция.

Вентиляция

Можно не обустраивать вентиляцию, если будет эксплуатироваться электрокотел. Такое устройство не выделяет запаха или взрывоопасных соединений. В других случаях надо соблюдать следующие правила:

• может быть объединена с приточной домовой системой вентилирования;
• для котельной, которая будет стоять отдельно, вентиляция может реализовываться при помощи жалюзийных решёток, их делают внизу двери, на один кВт минимум 8 см² отверстия;
• ежечасно замена воздуха три раза;

Вариант вентиляции котельной на цокольном этажеИсточник avatars.mds.yandex.net

• при эксплуатации протяжной общедомовой системы вентилирования на 1 кВт минимум 30 см² отверстия;
• с противоположной стороны устройства делается отверстие в стене, его диаметр должен оставлять от 13 см и значительно больше (в зависимости от мощности смонтированного оборудования), устанавливается вентиляционная труба, обязательно ставится специальная заслонка и с одной стороны сетка, чтобы внутрь не попадал мусор или мелкие животные.

Вариант принудительная вентиляция по всем показателям является самым эффективным. Его работа не зависит от изменений погодных условий и температуры окружающей среды, при этом практически не потребляется энергия. По желанию работа принудительной вентиляции и котла могут быть синхронизированы при помощи специального электрооборудования. При установке котлов, работающих на дизельном топливе, а также газу вентилятор размещается в корпусе во избегание случайного возгорания.

Дымоход

Продукты сгорания отводятся дымоходом, который должен отвечать следующим требованиям:

• диаметр дымохода больше, чем отверстие в устройстве;
• труба по стене крепко фиксируется;
• наличие отверстия для ревизии;
• выводится выше кровли.

Труба делается из металла (двустенные/одностенные), кирпича, керамики, асбеста и вермикулита. Иногда используется комбинирование нескольких материалов.

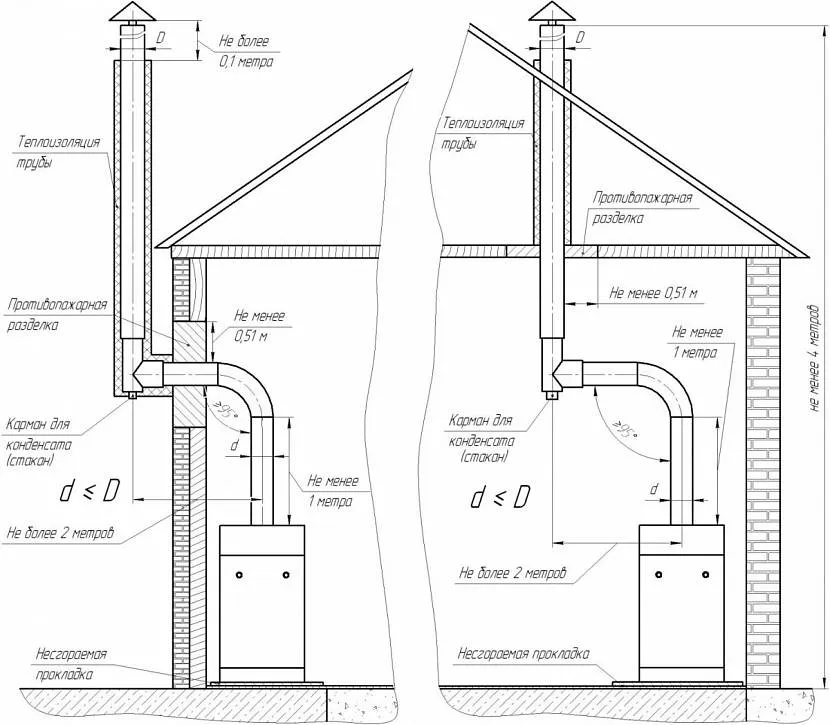

Варианты установки дымоходаИсточник stroyfora.ru

Дверь

Газовая котельная в частном доме должна иметь специальную дверь. Если бойлерная находится в жилом доме, то двери должны быть обязательно огнеупорными и выдерживать открытый огонь на протяжении 15 минут. Для этого подходит только металлические двери. Для выхода на улицу используются неукреплённые двери. В нижней части часто делаются отверстия или решётка для циркуляции воздуха.

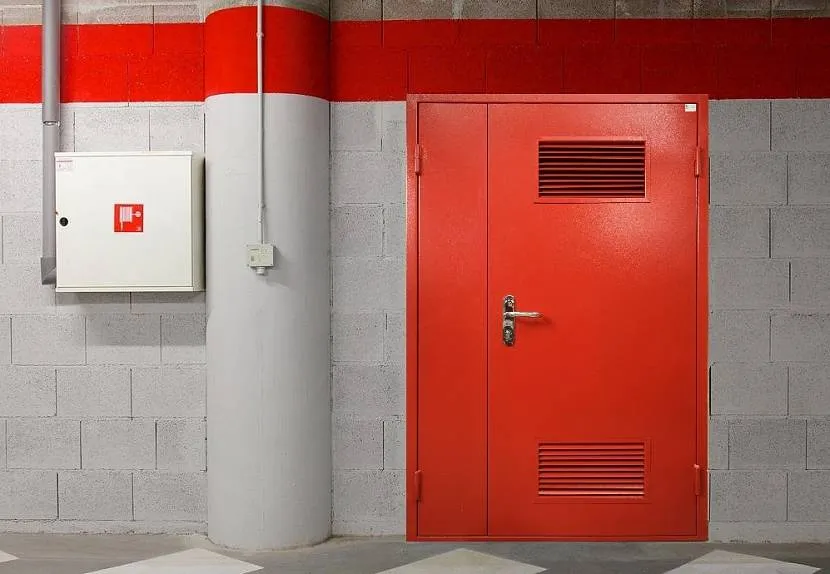

Противопожарная металлическая дверь в котельную с решётками для поступления воздухаИсточник www.dverimekon.ru

Котельные на жидком топливе

Монтаж такой котельной в доме существенно проще, чем монтаж газовых или твердотопливных аналогов. Размещают такие топочные как внутри, так и вне дома.

Высокая шумность и специфический запах обычно исключают размещение такой топочной на кухне. Разумным выходом будет выделить отдельное помещение с хорошей звукоизоляцией.

• Воздух в системе отопления: 110 фото современных систем отопления и методов стравливания воздуха

• Нержавеющие дымоходы: советы по выбору, правила монтажа, характеристики и пошаговая инструкция от экспертов (90 фото и видео)

• Газовые котлы для дома: рейтинг лучших моделей 2021 года и советы по выбору газовых котлов (90 фото)

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки. Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба

Изнутри на трубу устанавливается обратный клапан

Изнутри на трубу устанавливается обратный клапан

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

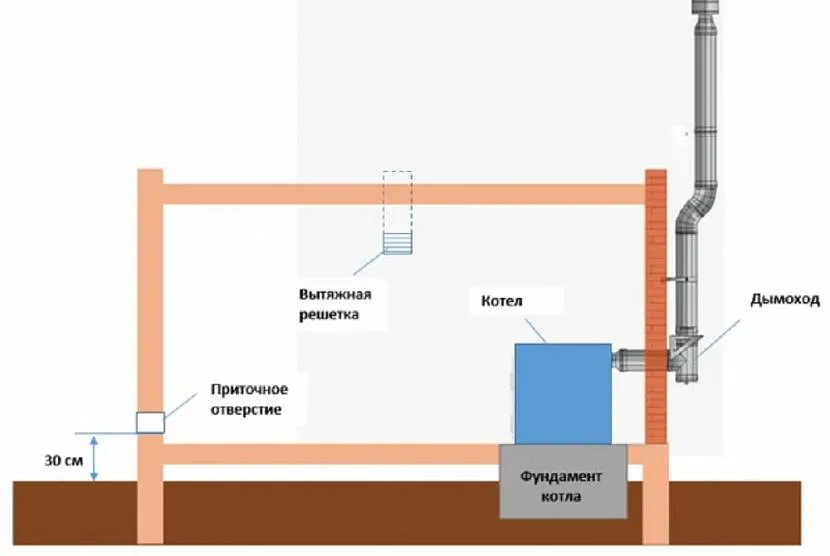

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв.

   После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;

2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

• вентиль/газовый кран;
• счетчик;
• сигнализатор загазованности;
• термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы.

Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

Выбор котельного оборудования

Котлы различаются по ряду параметров – используемое топливо, мощность, способ установки, принцип работы (одноконтурные и двухконтурные).

Топливо для отопительных котлов

Котлы в частных домах могут функционировать на таких видах топлива:

• природный и сжиженный газ – дешевый топливный ресурс, газовые котлы можно переводить с одного вида газа на другой;
• твердое топливо – за работой твердотопливного котла надо следить и регулярно подбрасывать в него дрова, уголь, торфяные брикеты, кокс;
• жидкое дизельное топливо (солярка) – жидкотопливные котлы выручают в ситуации, когда поблизости нет ни газовой магистрали, ни возможности подвозить сжиженный газ в баллонах, а если со временем появится перспектива обзавестись газом, то его легко перенастроить на лучший вид топлива;
• электричество – дорогой, но экологически чистый топливный ресурс.

Неплохо иметь два котла, электрический и на твердом топливе, чтобы сократить расход электроэнергии.

Как определить мощность котла?

Чем обширнее отапливаемое пространство, тем мощнее должен быть котел. Добавляем расход мощности на подогрев воды для душа, ванной, кухни и естественные потери тепла.

Приблизительный расчет (пример):

Чтобы отопить 10 кв. м дома, требуется 1 кВт мощности. Если общая площадь дома составляет 150 кв. м, то требуемая мощность котла равна 15 кВт + 10% на горячее водоснабжение, теплопотери + 20% на резервный запас, иначе оборудование будет физически изнашиваться, работая на пике технических возможностей. Получаем мощность отопительного котла не менее 19,5 кВт.

Более подробно о расчете мощности отопительного котла можно прочесть в этом материале.

Сравнение способов установки

По способу установки отопительные котлы подразделяются на две группы:

• напольные – для них требуется отдельное помещение (котельная) и соблюдение в нем некоторых обязательных требований;
• настенные – в компактном по размеру корпусе собраны теплообменник, циркуляционный насос, расширительный бак, система отвода продуктов сгорания, автоматика управления и обеспечения безопасности, температурные датчики и т.д.

Максимальная мощность настенной мини-котельной – 60 кВт. Если мощность не превышает 35 кВт, ее можно устанавливать в кухне, прихожей. Малые габариты настенных моделей дают возможность обойтись без отдельного помещения – все это актуально для частных домов малого и среднего размера.

Газовый настенный котел чувствителен к химическому составу воды. Чтобы оборудование не вышло рано из строя на жесткой воде, рекомендуется ставить на водопровод фильтр или по окончанию отопительного сезона каждый раз делать ревизию котла и труб

Напольные котлы незаменимы при отоплении обширных площадей. В напольном исполнении отопительные агрегаты занимают гораздо больше места, их приходится доукомплектовывать самостоятельно, но есть один очень весомый плюс – у них долгий срок службы.

Различия в принципе работы

Одноконтурный котел предназначен только для отопления здания. Чтобы подавать воду в систему горячего водоснабжения, такой агрегат надо дополнить 100-150-литровым накопителем для воды, нагреваемой от котла (бойлером).

Одноконтурный котел с бойлером целесообразен, если в доме выливают из кранов много горячей воды. Иначе имеем перерасход энергии, так как котлу придется постоянно греть воду, которой почти не пользуются. Кроме того, для бойлера придется выделить свободное место в помещении.

В двухконтурный котел изначально заложены две функции – он и отапливает здание, и подогревает воду. Внутрь него установлен проточный змеевик. Котел поддерживает систему отопления, но когда в доме кто-то открывает горячую воду, нагрев теплоносителя в ней прекращается и происходит переключение на систему горячего водоснабжения.

Разница в работе одноконтурного и двухконтурного котла:а) 1 – одноконтурный котел, 2 – система отопления, 3 –горячее водоснабжение, 4 – бойлер, 5- холодная водаб) 1 – двухконтурный котел, 2 – система отопления, 3 –горячее водоснабжение, 4 – холодная вода

Двухконтурные котлы рационально спроектированы, вода для горячего водоснабжения нагревается только при надобности в ней. В зависимости от мощности агрегата в минуту производится 10-15 литров горячей воды.

Этого мало, если горячей водой в доме пользуется одновременно несколько человек, но проблема легко решается, так как можно купить двухконтурный котел с вмонтированным в корпус небольшим бойлером на 25-50 литров для того, чтобы был ее запас.

Требования к газовой котельной

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования.распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах наи нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

• высота потолков — от 2,5 м;
• объём воздуха — от 15 м³;
• достаточно мощная система вентиляции;
• наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным

При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

• Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
• Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
• Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
• Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Котельная установка в личном доме: выбор оборудования и обустройство помещения (90 фото)

Теплоснабжение жилья за городом — очень важное требование для уютного проживания в доме. Собственно благодаря этому о котельной установке необходимо побеспокоиться ещё до начала завершения работ по отделке

Сейчас изготовители рекомендуют разные энергетические резервные электростанции для отапливания.

Так, газовое котельное оборудование в приватном строении проектируется, а еще подготавливается соответственно с самыми строгими требованиями. Главная причина состоит в возможности взрывоопасности.

Второе важное место занимают котлы на твёрдом, а еще жидком топливе. По сравнению с газовыми устройствами они не такие взрывчатые, однако, должны размещаться в индивидуальной комнате

В ней важно оборудовать хорошую приточно-вытяжную систему вентиляции и нужно рассчитать специализированный канал для вывода газов дымоотвода.

В установке очень просты котлы электрические. Они не просят установки в специализированном помещении где находится топка. Но в этом варианте есть особенные правила, которые связаны с неопасным применением.

Так как к теплогенерирующей установкой газовой в приватном домостроительстве самые большие требования, естественно побеседуем собственно об этом оборудовании подробно. Другие разновидности установок для отапливания автоматично подойдут под требования, которые сделаны для газовых приборов.

Твердотопливная котельная

Твердотопливных котлов по строительным нормам в жилых комнатах и на кухнях быть не должно. Пристройку корректно размещать рядом с глухой стеной, как показано на фото котельной в частном доме. Для топливной большой мощности строят самостоятельные здания.

Составляющие эффективной схемы отопления на твердом топливе:

• соответствующий тепловой генератор,
• обвязка котла, включающая циркуляционный насос, трехходовой клапан, группу безопасности,
• дымоход,
• накопительный водонагреватель,
• блок автоматики,
• комплекс пожаротушения.

Уголь, торф или дрова – это и есть твердое топливо

В случае с углем важно помнить про взрывоопасность угольной пыли в большой концентрации. Поэтому важно обеспечить защиту электропроводки

Планировка

Правильная расстановка котельного оборудования – это вопрос, который можно решить, только зная площадь помещения, полный перечень необходимых устройств и их габариты. В большинстве случаев, для того чтобы избежать досадных ошибок при расстановке оборудования, целесообразно обратиться в профессиональную проектно-монтажную организацию.

Вот, что по этому поводу решил для себя один из участников FORUMHOUE.

pavellarinПользователь FORUMHOUSE, Москва.

Я все стараюсь делать нормальным, формальным и красивым способом. Пример: у себя поставил дымоход («Шидель») с вентиляционным каналом. При согласовании проекта газоснабжения дома девушка-инженер долго расспрашивала, как организованы эти элементы, из чего и как они сделаны. Все это отражено в ТУ. Проект в облгазе согласован без проблем. После согласования в ТУ появилось условие об организации в нижней части входной двери решетчатого отверстия.

Но дать несколько общих рекомендаций, касающихся панировки, можно еще до начала ее разработки.

Так, к отопительному котлу должен быть организован беспрепятственный доступ. Это условие необходимо выполнять даже в тех случаях, когда устройство не требует регулярной дозаправки топливом (имеется в виду электрический или газовый котел). Расстояние от стен котельной до установленного в ней оборудования должно соответствовать требованиям в схемах технической документации на эти устройства. Если речь идет о планировке осветительных приборов, то они должны всесторонне освещать пространство – на случай, если понадобится произвести небольшой ремонт (замену насосного оборудования, ремонт автоматики котла и т. д.).

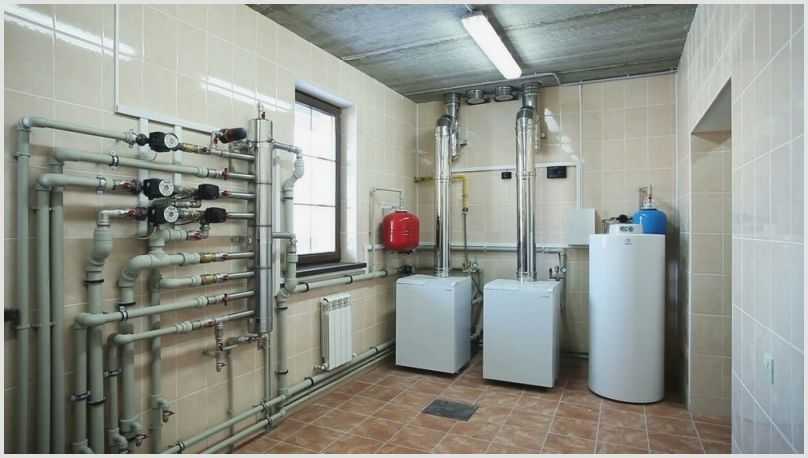

Фото котельной в частном доме.

Беспрепятственный доступ должен быть организован не только к отопительному котлу, но, по возможности, и к другим устройствам – к циркуляционному насосу и электрическим выключателями, к бойлеру и вентиляционным отверстиям, к насосному оборудованию, элементам дымохода и т. д. Позаботьтесь об удобствах заранее! Ведь это поможет избежать сложностей в процессе дальнейшей эксплуатации.
