Современная кирпичная печь для деревянного дома

Процесс кладки кирпичной печи

Кладка кирпичной печи начинается с организации фундамента, который делается автономно от фундамента деревянного дома. Это объясняется тем, что кирпичная печь в деревянном доме может дать отличающийся уровень усадки. Рекомендуемые материалы – бетон или бутобетон, высота должна достигать уровня пола, а ширина – выходить за пределы печи на 5-10 см.

Успех мероприятия во многом определяет аккуратное следование расчетным чертежам вплоть до миллиметров. Определяющим заделом станет абсолютно точное сооружение первого ряда с соблюдением размерности и прямоугольности. В помощь строителям – классический набор каменщика: уровень, отвес и неэластичный шпагат.

В процессе кладки печи необходимо установить колосниковую решетку

Следует помнить о том, что кирпич и металл имеют разные коэффициенты расширения, поэтому важно предусмотреть зазор от 5 до 10 мм. На одном из обрамляющих кирпичей не помешает создать скос для направления углей

Продвигаясь в строительстве, согласно чертежам, устанавливаются топочная дверца, сажечистки и другие проектные элементы.

Швы между кирпичами выравниваются раствором из глины, качество затирки оказывает непосредственное влияние на скорость прохождения дыма. Зачастую печи принято штукатурить, при этом применяется асбестосодержащий раствор, отрицательно влияющий на теплоотдачу. В связи с этим специалисты советуют наносить как можно более тонкий слой такого состава. Если же кирпичи кладутся под расшивку, их достаточно тщательно отшлифовать для придания им яркости.

Если придерживаться основных правил строительства печей, в будущем она принесет много радости своим хозяевам.

Варианты

Вариаций агрегатов из кирпича довольно много. Они отличаются по сложности и функционалу. Самыми распространенными считаются такие виды: шведка, финка, русская и голландка. Также существуют модифицированные версии печей, которые названы в честь своих создателей.

Существуют печи, которые совершенно не имеют варочной плиты. Они представляют собой элементарную конструкцию стен с расположенными между ними каналами для отвода дыма, топками, очистительными и поддувальными камерами. Такие агрегаты используются для отопления. Другой вариант – камин-печь с отопительно-варочной поверхностью. Такие печи привлекают своей многофункциональностью. Они более сложные в проектировании и установке. Рассмотрим несколько интересных разновидностей каминов-печей из кирпича:

С открытой топкой

Камины с открытой топкой позволяют прогреть воздух в помещении за довольно короткий срок. Если же такая конструкция предусматривает варочную поверхность – готовить очень легко. Обладатели таких каминов-печей могут устанавливать мангалы прямо в доме и жарить барбекю в любое время года.

С воздушным отоплением

Самыми лучшими для отопления дома считаются камины с воздушным отоплением. В таких конструкциях используется чугунная топка. Система воздуховодов распространяется по всему дому и кожух в сочетании дают нужный результат – полный обогрев. Система работает так, что холодный воздух направляется прямиком в топку, нагревается и поднимается по трубам вверх.

С водяным отоплением

Камины с водяным контуром набирают популярность. Такая конструкция может предусматривать отопительно-варочную панель. Подключенная к отоплению печь имеет большое преимущество над своими собратьями – радует глаз, греет весь дом, дает возможность готовить. Такие конструкции часто используются для бани.

Установка фундамента под каминопечь

Для изготовления фундамента под печь, необходимо подготовить такие инструменты и стройматериалы:

• рулетка;
• лопата и лом;
• горелка;
• болгарка;
• сварочный аппарат;
• рубероид;
• песок;
• 10-миллиметровый армирующий прут;
• раствор бетона марки М300.

На полу мелом размечают размеры будущего фундамента — 110х100 сантиметров. Данные параметры больше, чем стандартная печь, что объясняется наличием смотрового окна (портала). Глубина ямы, которую необходимо выкопать, должна составлять 35 сантиметров. Дно ее выравнивают с помощью песчаной подушки толщиной 5 сантиметров. Стены также делают максимально ровными с использованием лопаты.

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

• Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
• Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
• Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Фундамент

Монтажные работы, как и положено, начинают с устройства фундамента. Обычно это делают одновременно с заливкой основы для дома. Если по каким-либо причинам такой процесс был упущен, придется проводить работу в готовом помещении.

В любом случае фундаменты дома и печной конструкции должны быть отделены друг от друга. Чем массивнее обогревательный элемент, тем мощнее должна быть основа и глубже ее залегание.

Подушка

В самом начале проводят подробную разметку, роют котлован необходимой глубины и хорошенько утрамбовывают грунт на его дне. Затем засыпают песок, смоченный водой, и также плотно трамбуют.

Песчаная подушка должна быть не менее 100 – 200 мм по толщине в уплотненном состоянии. Далее на песчаный слой закладывают щебень, толщиной в 150 мм. Каменную подложку тоже необходимо хорошенько утрамбовать.

Опалубка

Следующий этап заключается в создании опалубки для заливки раствора. Ее боковые стенки собираются из деревянного материала, а зазоры герметизируются полиэтиленовой пленкой, устеленной поверх опалубки и зафиксированной степлером.

Пленку можно заменить обычным рубероидом, так же прибитым скобами к деревянным доскам. Опалубочную конструкцию необходимо поднять над уровнем грунта на высоту фундамента. Допускается монтаж опалубки по краю котлована.

Грубый бетон и армирование

Когда опалубка готова, можно приступать к заливке грубого раствора, состоящего из крупнокалиберного гравия, цемента и небольшой части песка. Этот слой должен быть не менее 150 мм.

В свежезалитый первый слой бетона вдавливают металлическую конструкцию из вертикально закрепленных прутьев арматуры. Она послужит связующим элементом для более легкого цементного раствора.

Легкий бетон

Поверх арматуры заливают легкий бетон до уровня грунта. Затем строительную смесь аккуратно разравнивают и оставляют схватываться.

После небольшого отвердения сверху размещают металлическую армирующую сетку или решетку, которая также заливается бетоном на высоту опалубочных стенок. Стяжку разравнивают и оставляют до полного высыхания, на которое в среднем уйдет до 28 дней.

Гидроизоляция

После того как стяжка полностью высохла, можно переходить к следующим этапам работы. Пришло время снять опалубку, а ровную поверхность основы выстелить гидроизоляционным слоем, который состоит из нескольких слоев рубероида, проклеенных между собой. Все готово для укладки кирпичных стен печи.

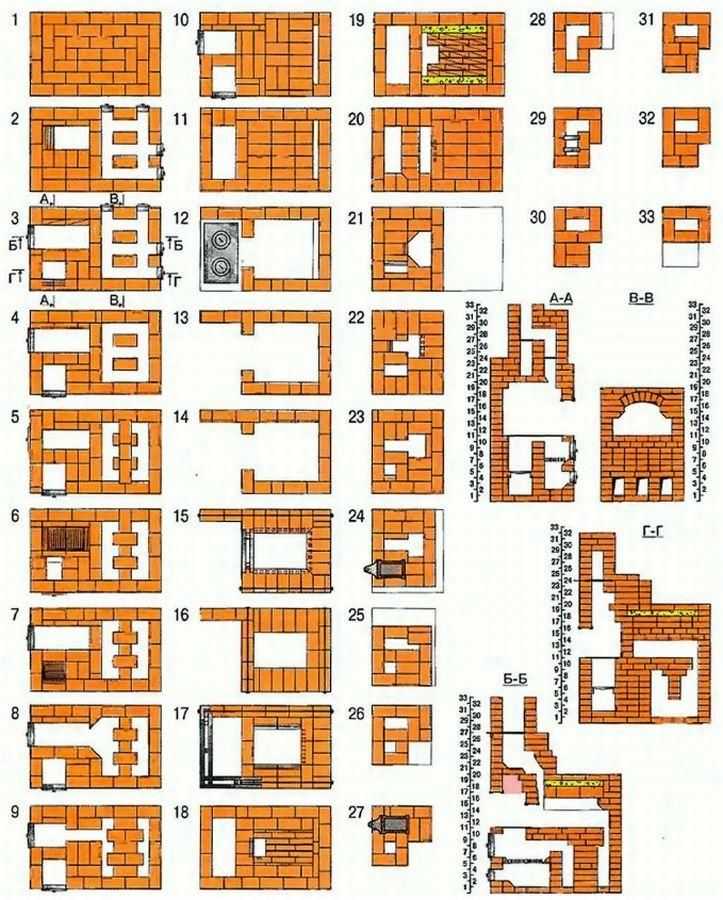

Варочная печь из кирпича (ПОРЯДОВКА): 10 чертежей + фото

Варочная печь из кирпича, в современных домах, встречается, отнюдь не редко, как может показаться на первый взгляд. Современная печь, может выглядеть очень стильно, добавляя тепла в помещениях и экономя дрова или газ, которое Вы тратите на отопление. На ней блюда, при готовке, получаются вкуснее, готовить на такой печи – одно удовольствие. Мы хотим предложить Вам несколько фотографий, какие могут быть варочные печи и чертежи, как можно сделать подобные, самому – у себя дома.

Наличие на рынке и в строительных магазинах, огромного разнообразия современных строительных материалов, позволяет воплотить в реальность, любую Вашу идею. И варочная печь в собственном доме – не исключение. Данный проект, включает в себя саму варочную печь, плюс к этому, она же, является столом, на котором можно все быстро готовить, не отходя от печи, а так же, в ней есть место, что бы расположить полочки, для хранения всего, что нужно на кухне.

Так же, Вы можете установить вытяжку, над самой варочной панелью, это выглядит очень стильно и позволяет убрать излишнюю влажность из помещения, в котором Вы готовите.

Какой бы конструкции, не была варочная печь, она в любом случае, будет осуществлять функцию обогрева помещения, и что бы добиться наиболее максимального эффекта, стоит задуматься о том, что бы сделать ее больше, а именно ту ее часть, которая отвечает за прогрев помещения.

Ниже, Вы видите, как варочная печь, совмещена с системой отопления в доме, что позволяет существенно снизить затраты на обогрев дома, встроенный в печь котел, будет контактировать непосредственно с топкой и обеспечит Вам тепло о всем доме, поэтому саму печь, можно сделать компактнее, что бы она не занимала много места у Вас на кухне.

Ну и шагая в ногу со временем, Вы легко можете, в любую кирпичную конструкцию варочной печи, добавить современную технику. Все зависит, только, от Вашего воображения и идей, по обустройству Вашего дома.

Мы показали Вам наглядно, какими могут быть варочные печи, теперь же разберемся, как они делаются. Вы сами, дома, можете установить такую печь, все, что Вам нужно для этого, есть в любом магазине. Самое главное, соблюдать все правила, при самостоятельной кладке печи, а для этого надо соблюдать порядовку, которую мы Вам предлагаем.

Изучив достаточное количество предлагаемых проектов, Вы легко поймете, суть того, как должна быть устроена варочная печь. Узнаете оптимальные расстояния от топки до варочной панели, увидите, как двигаются потоки горячего воздуха внутри печи.

Так же, при строительстве варочной печи, Вы можете обустроить место, где Вы будете отдыхать, наслаждаясь теплом Вашей печи. Детям там будет тепло, даже в самые сильные морозы.

Варочная печь, может быть достаточно компактной и аккуратной, если Ваше помещение не позволяет поставить большую печь, от этого она не потеряет своих качеств, и точно так же, приготовит Вам, любое блюдо, которое Вы захотите и обогреет Ваш дом.

На следующем примере, мы хотим Вам показать, как в достаточно не большой печи, можно сделать дымоход, что бы задняя стенка максимально отдавала тепло в комнату, а не вылетало сразу в трубу.

При установке любой варочной печи, да и печи в принципе, необходимо помнить о фундаменте, что бы она не упала и не сыграла весной. Фундамент должен быть основательным и помните об армировке, которая является залогом долговечности и надежности Вашего фундамента.

Ниже, Вы можете видеть, как порядово собирается одна из самых простых и малогабаритных варочных печей. Следую строго инструкциям, такую печь, Вы сможете самостоятельно собрать, за несколько дней, и в течении недели, она у Вас будет готова к использованию.

Мы показывали Вам, как можно добавить электрическую вытяжку в конструкцию печи. А сейчас, хотим показать, как сделать ту же самую вытяжку прямо в печи, что бы сэкономить на ее покупке, установке и в последующем на электричестве.

На следующей порядовке, Вы так же можете видеть, как самому собрать варочную печь

Во всех проектах все внимание уделяется на каждый ряд, и какой за каким должен идти, что бы Вам было проще

Принцип работы всех варочных печей одинаков, они могут отличатся дизайном, размерами, функциональность – это все зависит от того, какую именно печь, хотите Вы. Всегда помните обо всем, что мы Вам рассказали и не забывайте о технике пожарной безопасности

Читать полностью (ссылка)

Виды

Печи из кирпича для дачи делятся на виды по различным параметрам. В первую очередь по назначению.

• Отопительная. Такою печь используют исключительно для отопления помещений, что делает ее конструкцию наиболее простой.
• Отопительно – варочная. Такой вид печи является наиболее громоздким и многофункциональным. Обычно устанавливается в домах, где не предполагается другого вида отопления.
• Печь с камином. Этот вид печи украсит любое помещение, но не прогревает больше одной комнаты.

По типу конструкции

1. Русская – классическая печь, которая использовалась нашими предками сотни лет. Такой вариант хорош, если загородный дом эксплуатируется круглогодично. Именно при постоянном использовании достигается максимальная эффективность, а при прекращении эксплуатации на несколько месяцев требует особого ухода и может, в силу своих особенностей, растрескаться от перепада температуры. Такая конструкция весьма громоздка и может неуместно смотреться в небольшом загородном доме.
2. Голландская (голландка) – самая распространенная конструкция кирпичной печи. Она не занимает много места и благодаря дымовому каналу справляется с обогревом нескольких комнат. Голландка расходует немного топлива, но очень привередлива к его качеству, как и качеству материала кладки. При сильном морозе увеличивается время прогрева печи, что является минусом этого типа конструкции.
3. Шведская (шведка) – самым большим преимуществом этой каминопечи является ее полифункциональность. Шведка монтируется в стену между кухней и комнатой. Со стороны кухни размещают варочную поверхность, а задняя стенка с камином нагревает комнату, что существенно сокращает расход топлива. Единственным недостатком шведки является необходимость закупать для ее строительства самый лучший материал и растапливать только хорошо просушенным топливом, иначе печь не будет отдавать тепло.

Различают также печи по форме. Ниже на картинке можно наблюдать многообразие конфигураций:

1. Отопительная печь прямоугольная
2. Т-образная
3. Русская печь
4. Улучшенная русская печь
5. Круглая
6. Печь — малютка

7 фото

Последняя хорошо подходит для приготовления еды на улице. Благодаря своей конструкции и жарке на углях блюда из нее приобретают совершенно особенный вкус.

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

• Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
• Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
• Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Кирпичные печи для дома

В домах и на дачах наиболее часто используются «голландки», у которых толщина стен равняется половине кирпича. Если топить такие печи от одного до двух раз в течение суток, можно без проблем обеспечить комфортные температурные условия в помещении средней площади.

С учетом габаритов отопительных печей, в них применяют два основных способа дымооборота:

• в «голландках» малого размера, где топливник и сама печь имеют общие стены, расположение дымовых каналов колпакового типа осуществляется вверху;
• для печей большого размера применяют комбинированную систему дымооборота, в которой расположение дымовых каналов осуществляется с боков топливника и поверх него.

Голландка печь для дома углового типа

Еще одна разновидность отопительных печей – «голландки »углового типа. Так как они имеют угловую форму, то данные печи характеризуются тем, что занимают меньше места, что позволяет существенно увеличить полезную площадь помещения, установив печку в угол.

Угловые кирпичные печи часто устанавливают, потому что нет возможности изготовить прямоугольный фундамент. Чтобы обогреть 2-х этажный дом или коттедж, пользуются двухъярусными кирпичными отопительными печами. На каждом из этаже устанавливают автономную печку, имеющую собственный топливник.

В состав современных отопительных печей входит колосниковая решетка. При помощи этого решения, появилась возможность для доставки кислорода к месту сгорания дров, в тех объемах, которые необходимы, чтобы обеспечить горение. Это является причиной того, что сгорание топлива происходит в интенсивном темпе, и с больше равномерностью. Новые системы дымооборта дают возможность для сокращения протяженности дымовых каналов. Дым попадает в дымооборот печки до того как будет охлажден под влиянием избыточного воздуха.

Перечисленное выше, позволило сделать современные отопительные печи долее компактными, понизить время, затрачиваемое на топку, а так же улучшить КПД.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Технология кладки

Перед тем, как обложить камин-печь кирпичом нужно составить схему. На ней отражаются все необходимые элементы в нужных местах. Возведение происходит в несколько этапов:

Основание. Роем котлован и засыпаем дно щебнем. Струганой доской сооружается опалубка, а сам котлован заливаем цементом. Через 3-5 дней работа продолжается. Кирпичная кладка застилается рубероидом. Теперь выкладывается нижний ряд кирпичей. Дальше большую роль играют чертежи. Согласовано с ними выкладываются остальные кирпичи и монтируется литье. Для того, чтобы кирпич лучше контактировал со смесью его замачивают в воде. Порядовка имеет большое значение. Придерживайтесь ее и работу не придутся переделывать. Внутренние стороны печи заглаживаются в процессе, чтоб впоследствии там не оседали продукты сгорания. Теперь дымоход

Тут важно помнить о мерах пожарной безопасности. Печь-камин должна просохнуть естественным образом

Для этого нужно буквально несколько недель. В период активной сушки печь протапливают

Делают это до тех пор, пока все швы станут одинакового тона.

Разновидности печей

Классификаций отопительных конструкций для загородных домов несколько.

В основном выделяют две разновидности печей, предназначенных для отопления деревянных строений:

• из кирпича;
• из металла.

Каждому из этих материалов присущи свои особенности, оказывающие влияние на качество обогрева.

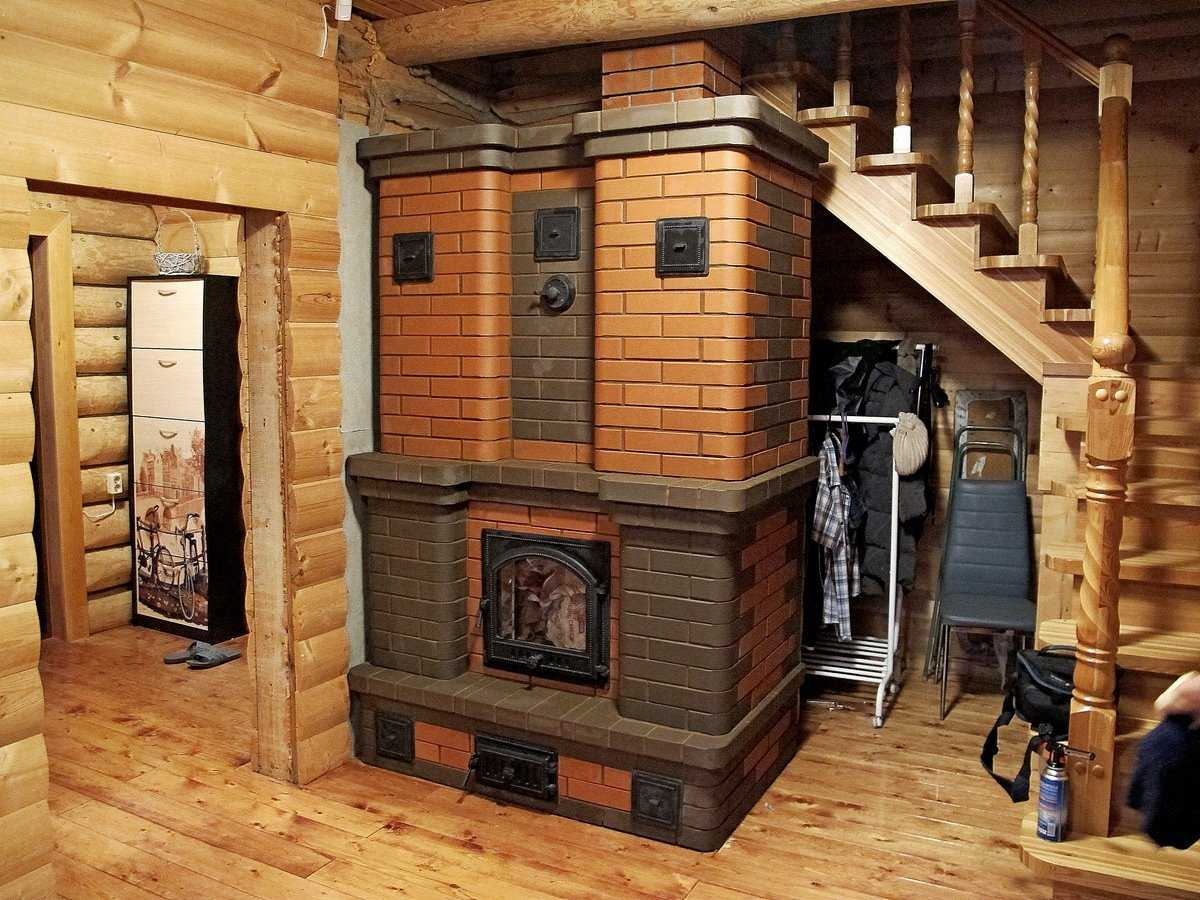

Печь в деревянном доме, фото

Классический вариант – кирпичная печка. Много лет назад такие печи проектировали из кирпичей, сделанных из глины, прошедших обжиг. Делали глиняные кирпичи самостоятельно. Конструкции из глиняных кирпичей отличались большими размерами, предусматривали поверхности для варки и духовку, а в верхней части обустраивали спальные места. Такие печки часто упоминаются в русских народных сказках.

Интересно! На Руси сначала строили печь, и только потом вокруг нее проектировали стены жилища. Печи отличались громоздкостью и требовали основательного фундамента.

При проектировке печи из кирпича важно правильно выполнить кладку: она имеет свои особенности, и для этого дела необходимы хотя бы базовые теоретические знания

Плюсы конструкций из кирпича

Кирпич служит главным материалом для проектирования печей. Различают кирпичи пустые внутри и полные (заполненные). Для монтажа отопительных конструкций применяют исключительно заполненные кирпичи (полнотелые), преимущественно керамические.

При выборе кирпича для печки обратите внимание на следующие моменты:

• кирпичи должны иметь один цвет и форму;
• недопустимы трещины и другие заметные дефекты.

Совет. Чтобы отопительная конструкция получилась надежной, не используйте кирпичи с пережогами и сколами — так вы избежите дополнительных затрат на переделку и ремонт печи из-за бракованного материала, склонного к быстрому разрушению.

К достоинствам конструкций из кирпича относятся:

• способность материала сохранять тепло и отдавать его в окружающее пространство;
• небольшая по размеру печь может отопить двухэтажный дом из дерева;
• высокая огнеупорность;
• небольшая себестоимость печи при выполнении кладки своими руками.

Кирпичные печки долго остывают, а сами конструкции греют продолжительное время даже после того, как огонь затух. Кирпич не подвержен раскалыванию, а вероятность возгорания дома сведена к минимуму.

Если использовать самодельный кирпич, получится ощутимая экономия на покупке материала.

Минус отопительных конструкций из кирпича в том, что они нуждаются в устойчивом основании, т. е. потребуется надежный фундамент. Печь из кирпича без фундамента может стать причиной перекоса строения или его просадки в землю.

Для конструкций из кирпича делают монолитные основания или используют плиты из железобетона, заглубленные в грунт. Треть расходов приходится на проектировку фундамента. Кладка кирпичной конструкции — весьма специфическая.

Печки, сложенные из кирпича, следует размещать в просторных помещениях или в отдельной комнате, поскольку они требуют много пространства.

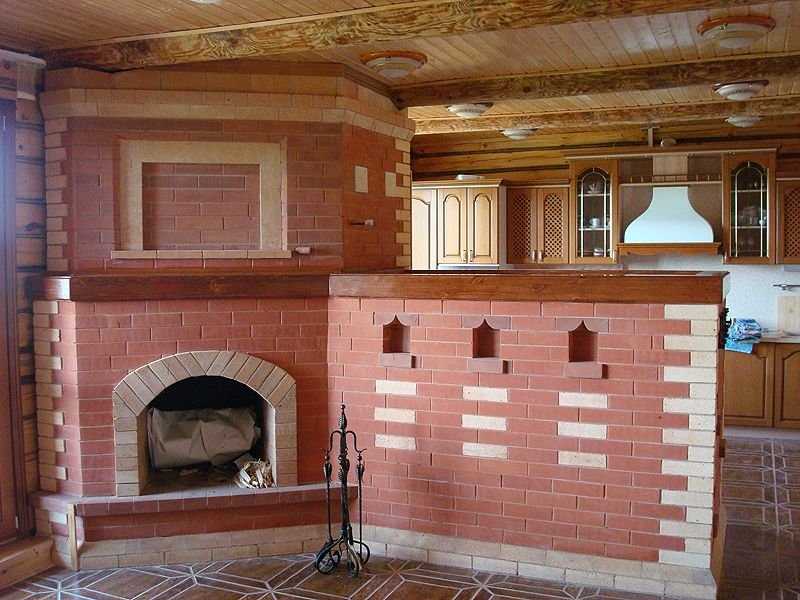

Печь-камин в деревянном доме, фото

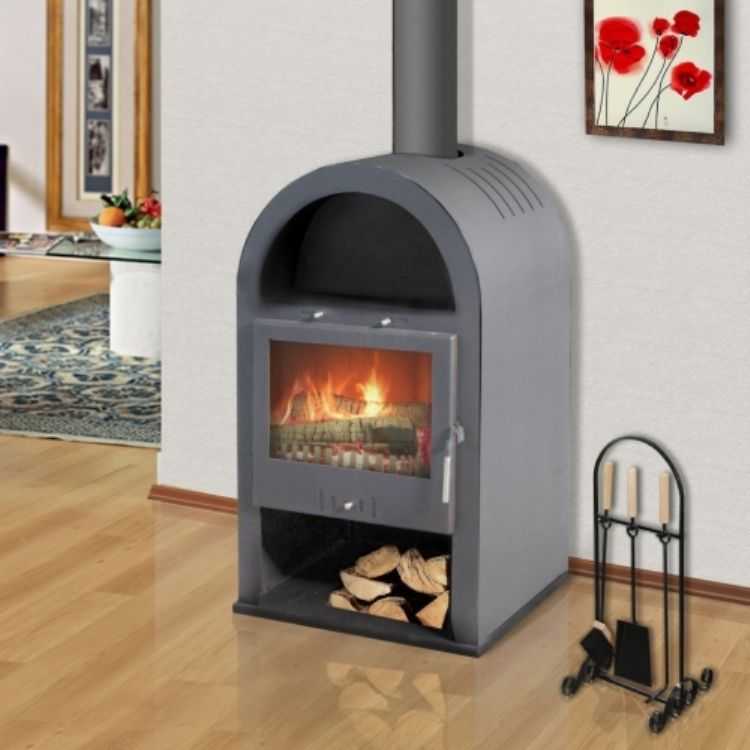

Плюсы конструкций из металла

Материалом для проектирования металлических печей служит чугун или высокопрочная сталь.

Среди преимуществ конструкций из металла стоит выделить:

• компактные размеры – чугунная или металлическая печь не займет много места;
• презентабельный вид;
• разнообразие форм (металл прост в обработке и может принимать различные формы);
• прочность материала, увеличивающая срок эксплуатации печи до 50 лет;
• автоматический контроль (огонь можно притушить или, наоборот, поддать жару);
• демократичные цены;
• быстрый и равномерный прогрев комнат различной площади;
• пожаробезопасность.

Металлические печки обладают эстетичным внешним видом и продолжительным сроком службы, но у них есть и минусы.

Конструкции из металла нагреваются за короткое время, и, к сожалению, столь же быстро происходит их остывание. Металлические печки не в состоянии обогреть большие помещения. Такие конструкции больше подходят для небольших кухонь.

Печки, сделанные из металла, нельзя размещать поблизости от легко возгораемых предметов. В целях безопасности поверхности покрывают антипиренами.

Зачем нужен колпак?

В некоторых вариантах колпак представлен частью печи, через которую снизу проходят дымовые газы и там же выходят обратно. Рассмотрим подробнее эту часть печи и ее роль в конструкции. Именно под его сводом происходит процесс догорания топлива, в результате чего теплоотдача и КПД увеличиваются.

Чтобы колпак полноценно выполнял поставленную задачу, он должен быть округлым, поскольку плоский свод полного дожигания обеспечить не может. Топка и колпак соединены хайлом. Верхняя часть хайла расположена в горизонтальном направлении, но его канал может быть расположен под наклоном, что обеспечивает газовую вьюшку: холодный воздух не способен проникнуть под колпак. Когда помещения достаточно протоплены, штатная вьюшка обязательно должна быть закрытой, в данном случае защита от угара составляет 100%. Если устье хайла наклонное, в данном случае присутствует локальная конвекция.

Вернемся к печке. Как показывают схемы, колпак поместить негде, поскольку там, где он должен быть, находятся ниша и плита. Дожигание топлива происходит иным образом, а связь между дымооборотом и топкой устроена подверткой при наличии вертикального среза. Возможно, получится изменить конструкцию и создать печь с колпаком и варочной поверхностью, но в этом случае показатели газодинамики и термодинамики будут другими. Может быть, печь с такой конструкцией окажется эффективнее, но это будет уже не шведка.

В двухколпаковой шведке роль колпаков выполняют расширительные камеры, что исключает возможность наличия газовой вьюшки.

Продолжение статьи — Шведские печи. Часть 2
