Лестница на металлических косоурах: монтаж и фото, расчет онлайн, на одном деревянном, забежные ступени своими руками

Виды лестниц с одним косоуром

Четкой классификации таких лестниц не существует, они очень разнообразны, а в одну группу их объединяет только наличие единственной опорной балки. Но она может проходить по центру конструкции или быть смещенной. Сам косоур тоже бывает разных видов, как и способ крепления к нему ступеней.

Попробуем условно разделить металлические лестницы на монокосоуре по этим признакам.

По расположению косоура

Итак, опорная балка может быть установлена в одном из двух положений:

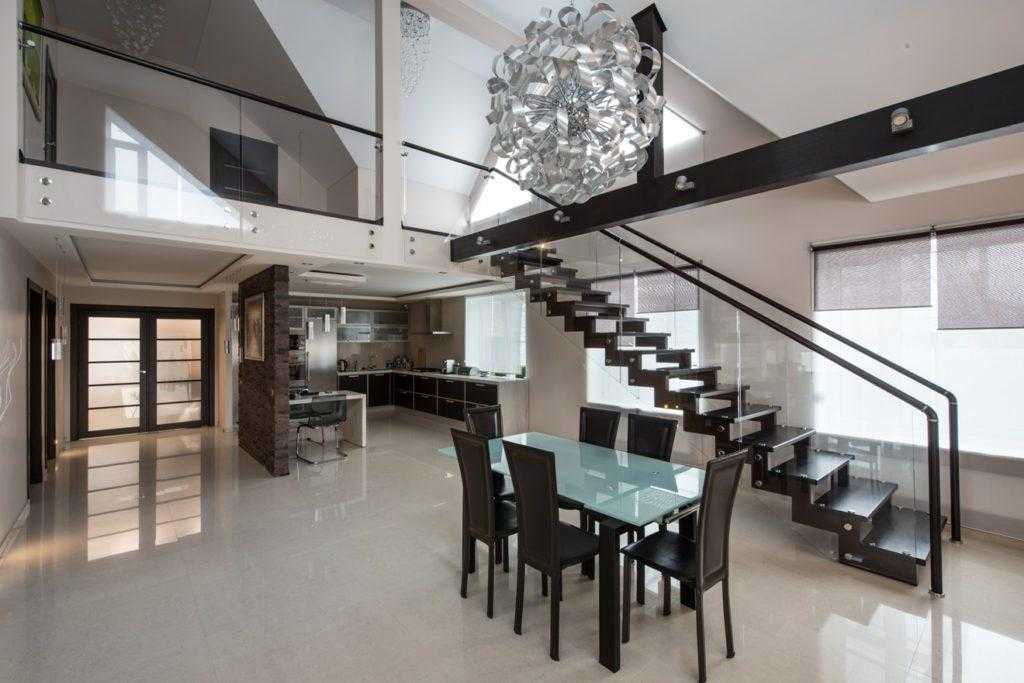

По центру. Это наиболее распространенный вариант, делающий лестницу максимально «прозрачной», так как косоур практически скрывается ступенями, создавая ощущение парящей конструкции.

Спиральная лестница на металлическом центральном косоуре

Под торцами ступеней. Как правило, такая однокосоурная лестница располагается вдоль несущей стены, и противоположные торцы крепятся к ней.

Конструкция со смещенным косоуром и дополнительным креплением ступеней к стене на уголки

Лестница на одном косоуре и больцах

По способу изготовления косоура

Опорная балка монокосоурной лестницы должна обладать очень высокой прочностью и износостойкостью. Для её изготовления чаще всего используют стальные изделия – швеллеры, двутавры, толстостенные профильные трубы.

По способу изготовления лестницы на одном стальном косоуре бывают сварными и модульными:

Сварные конструкции обладают большой жесткостью и прочностью независимо от типа конструкции. Это могут быть как прямые опорные балки с приваренными к ним вертикальными опорами под ступени, так и ступенчатые гребенки. Одним концом они опираются на пол, другой надежно крепится к перекрытию. После сварки все стыки тщательно шлифуются, после чего каркас грунтуется и окрашивается специальной краской.

Собираются они из однотипных литых или сварных деталей и стягиваются болтами, а получившийся каркас внешне напоминает хребет гигантской рыбы, поэтому такие лестницы часто называют хребтовыми. Конструкцию легко собрать своими руками, совмещая длинную трубку одного модуля с короткой трубкой другого.

Затем эти детали путем поворота устанавливаются в нужное положение относительно друг друга, и оно фиксируется затягиванием болтов. Все модульные конструкции однотипны, к ним прилагается подробная инструкция по сборке.

Опорные стойки устанавливаются через каждые 4-7 модулей

Модульная лестница с одним косоуром из металла и креплением к стене

По стилю и оформлению

Если для изготовления опорной балки используются преимущественно прочные стальные сплавы, то ступени и ограждения монокосоурных лестниц изготавливаются из самых разных материалов. Они подбираются в зависимости от требований дизайна.

Ступени чаще всего делают из дерева, но встречаются и бетонные, каменные и даже стеклянные проступи. Никаких ограничений нет и на материалы для изготовления перил. Лучше тысячи слов вам расскажут о том, какими бывают лестницы на одном косоуре видео и иллюстрации, приведенные ниже.

Расчёт конструкции

Сначала конструкцию надо спроектировать, привязать к условиям места расположения, точно рассчитать размеры, исходя из следующих правил:

Высота лестничной конструкции не может составлять менее 2-х метров, замеряется от пола нижнего этажа до верхнего пола.
Размер отведённого под лестницу места диктует длину её проекции по полу.
Параметры лестничного проёма определяются в соответствии с конструктивными особенностями перекрытия.
Глубина проступи обычно соответствует эргономическим нормам в 25-30 см, возможны варианты на усмотрение хозяина.
Подступенок не должен быть выше 22 см.

Пример расчёта размеров:

А – высота конструкции: 240 см;
Б – длина проекции: 380 см;
В – ширина ступени: 27 см;
Б : В = 380 : 27 = 14 ступеней;
А : 14 = 240 : 14 = 17,1 см – высота подступенка;
по теореме Пифагора находим длину косоура (К) : А2 + Б2 = К2, которая составит 45 см.

Это интересно: особенности расчета деревянных лестниц.

Как рассчитать косоур для деревянных лестниц

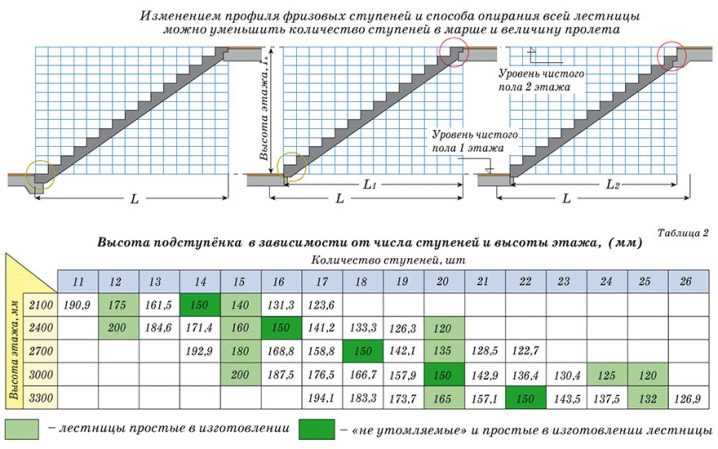

Расчеты всех лестниц начинаются с определения размеров ступеней. Для этого необходим лишь один размер – межэтажная высота, исчисляемая с учетом финишного покрытия пола на обоих этажах.

Параметры

После определения параметров ступеней и их количества определяется длина балки под марш лестницы, её горизонтальная проекция и угол между ними. Проводиться проверка вычислений. При расчетах используется простые арифметические и некоторые тригонометрические формулы.

Расчет количества

Для того, что вычислить количество необходимых ступенек необходимо определиться с их размерами. Для подсчетов используют лишь целые числа, — дробные части округляют в большую сторону. Полученные погрешности в дальнейшем суммируются и распределяются между первой и последней ступенями.

Все размеры и их соотношения давно известны, выдумывать их нет необходимости. Деля межэтажную высоту на разные типовые размеры высот ступеней. Полученный результат будет равен количеству ступенек в будущей лестнице. Соответственно, при различных параметрах высоты будут отличные друг от друга результаты. Из них выбирается необходимый и более подходящий для конкретного случая.

После выполненных арифметических действий приступают к определению параметров лестничной проступи, которая напрямую влияет на длину косуора.

Расчет длины косоура

Если посмотреть на прямую лестницу сбоку, то, проведя невидимый перпендикуляр от точки соприкосновения ее со вторым этажом, получится прямоугольный треугольник, в котором известна одна сторона: вертикальный катет. После определения количества ступеней, которые были вычислены выше, можно легко определить горизонтальную проекцию марша (гипотенузы) – второго катета треугольника.

Горизонтальный катет (проекция марша) будет состоять из суммы размеров лестничных проступей, количество, которых уже известно. А поскольку два катета прямоугольника известны, то можно найти и гипотенузу. Используя теорему Пифагора она легко вычисляется.

Если нужно узнать точное значение угла лестничного марша, то оно может быть вычислено с помощью тригонометрической формулы, и с помощью перевода арксинуса или арккосинуса в градусное измерение, определяется полученный наклон лестничного проекта.

Монтаж

Для тех, кто не хочет вспоминать курс школьной алгебры и геометрии, то можно воспользоваться бесплатными онлайн программами по вычислению необходимых величин. На просторах сети существует большое количество таких сервисов, стоит лишь набрать в поисковике: онлайн калькулятор лестниц.

Углы наклона и ступени

Немаловажным фактором для комфортного использования лестницы является угол наклона, под которым она будет установлена. Зависит это от самого строения дома и назначения подъёмного перехода.

Рекомендуемые значения:

для пандусов мера угла соответствует 30;
для комфортного пользования в обычных бытовых условиях – от 30 до 45;
если устанавливают приставные лестницы – их угол наклона соответствует 45;
для лестниц пожарного типа данный параметр превышает 75.

Для оптимального комфорта необходимо продумать и правильно рассчитать ширину и высоту ступеней. В нормативных документах указаны следующие параметры для ступенек: ширина – 30 см, высота – 15 см. Количество элементов также играет существенную роль.

Устройство лестничного пролета

Когда все металлические конструкции установлены в проектное положение и приварены, можно производить укладку ступенек по стальным косоурам. Последовательность работ такая:

Ставится первая ступенька, начиная снизу. Ее выверяют по горизонтали и относительно стен, а затем приваривают к балке снизу. Для этой цели в ступени предусмотрены стальные закладные детали, связанные с ее арматурным каркасом.
На задний край проступи кладут неширокую полоску из цементно-песчаного раствора. Он не увеличивает прочность сооружения, а просто закрывает щель между лестничными блоками.
Ставятся вторая и последующие ступени с повторением действий по креплению и уплотнению шва.

В данном видео рассказывается о нюансах изготовления лестницы.

После окончания монтажных работ железобетонные проступи можно облицевать любым подходящим материалом — керамогранитом, мрамором — или даже сделать наливные полы.

Точный расчет лестниц на косоурах: онлайн рекомендации

Аккуратность и точность не только вежливость королей, но и верный друг строителя. Во время фиксации необходимых параметров обязательно использовать калькулятор, позволяющий рассчитать все с ювелирной точностью. Первое, что необходимо запомнить – математические вычисления для лестницы на деревянной и металлической основе происходят различным образом. Да, есть некоторые общие черты, но не стоит на этом основании ставить между обеими технологиями знак «=».

Непосредственный расчет происходит следующим образом:

Длина несущей конструкции определяется на основании теоремы Пифагора. Искомый параметр получается после исчисления квадрата гипотенузы с последующим извлечением корня квадратного.
Катетом является высота лестничного пролета от 1 до 2 этажа. Сюда необходимо добавить расстояние от верхней площадки до нижней ступеньки. Для того чтобы произвести расчет угла, необходим измерить коэффициент наклона всей конструкции.

Дальнейшие математические вычисления зависят от механизма крепления ступеней. Если решено все делать в доме при помощи кобылков, то нужно взять чуть меньшую, нежели площадь ступеньки планку.

Расчет прямой лестницы с косоурами

Главный результат работы данного калькулятора:

Чертёж косоура
Чертёж ступени

По этим чертежам изготавливаются детали, из которых собирается конструкция.

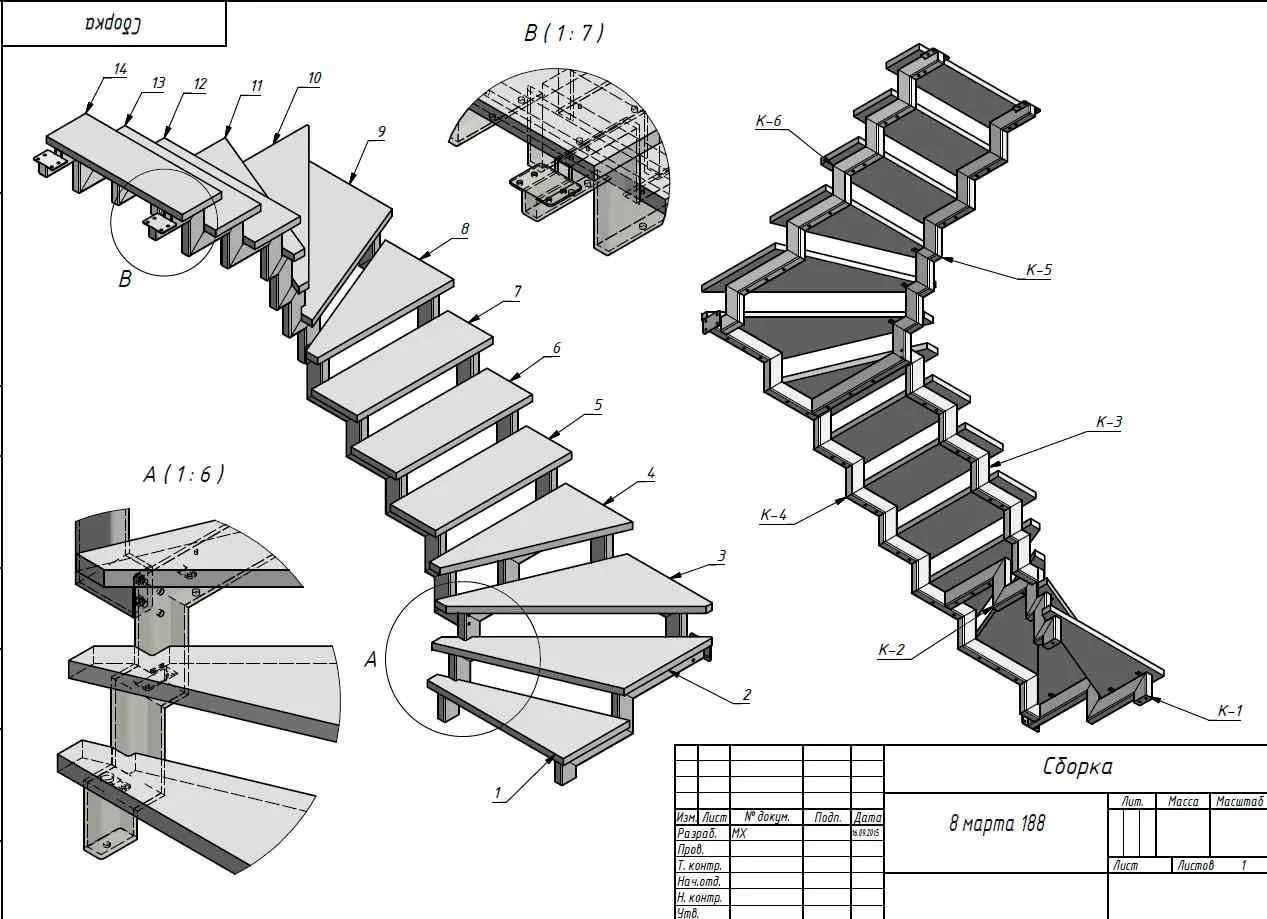

Рис. 6 Чертежи косоура и ступени

Все остальные чертежи показывают конечный вид конструкции: после состыковки косоуров и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

Оценка удобства лестницы;
Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Онлайн расчет прямой лестницы на косоурах позволяет оценить, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

Уменьшить/увеличить количество ступеней;
Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

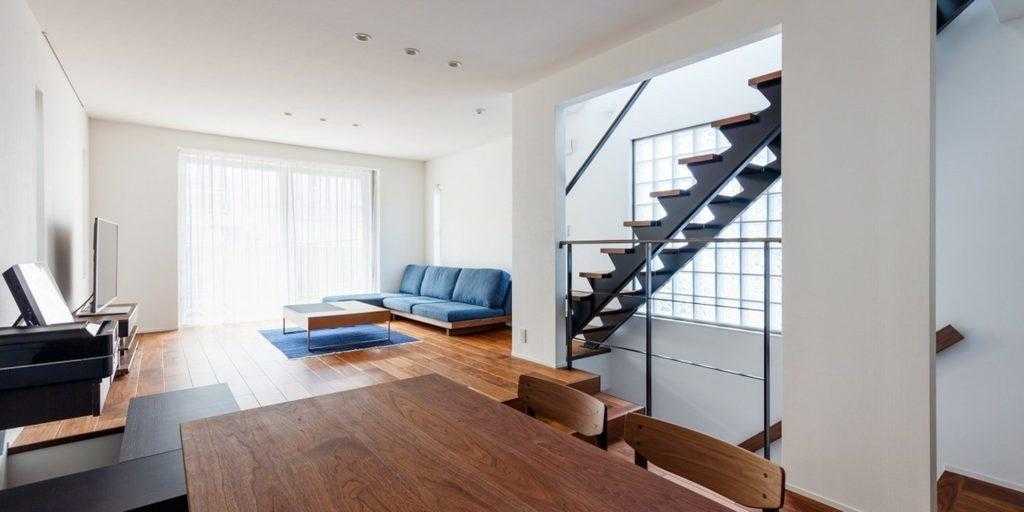

Лестницы на металлокаркасе в интерьере

При правильном подходе обыкновенная лестница может стать настоящим украшением помещения. Яркие детали, нестандартная геометрия и грамотно подобранные фактуры позволяют сделать ее центром интерьера.

В зависимости от расположения она может делить пространство на функциональные зоны или влиять на расстановку предметов мебели. При необходимости конструкцию даже дополняют подсветкой.

Лестница, выполняющая свое непосредственное назначение, не нуждается в богатом декоре. Например, для деревянной конструкции, ведущей на мансарду дачи, вполне достаточно качественного лакового покрытия. Естественная структура древесины красива и сама по себе.

При создании определенного стиля учитываются не только элементы декора, но и цветовое решение. Классический коричневый и его всевозможные оттенки всегда придают комнате солидности, а белый влияет на зрительное восприятие пространства, добавляя простора и света.

Возводим металлический косоур для лестниц

Несмотря на внешнюю привлекательность древесины, металл продолжает оставаться наиболее востребованным материалом для формирования будущей основы. Обусловлено это износостойкостью материала и не восприимчивостью к внешним воздействиям.

Для начала необходимо зафиксировать все размеры. Собранная информация поможет с большей степенью вероятности определить требуемое количество материала.

Сделать процесс измерений более точным помогут следующие рекомендации:

Зафиксировать высоту конструкции;
Правильно определить угол наклона лестницы;
Отметить на чертеже параметры ступенек и подступенков.

Как показывает опыт, достаточно зафиксировать параметры только цельного косоура. Чуть сложнее обстоит дело с конструкциями DWG. В этом случае перечисленные выше параметры фиксируются в разрезе.

Расчетные параметры для монокосоурной лестницы

Прочность и безопасность лестницы на одном косоуре не вызывает сомнений, если при её проектировании были учтены возможные нагрузки, и правильно подобраны материалы.

Основные расчетные параметры стандартные: это глубина проступей, расстояние между ступенями по вертикали, ширина, высота и длина лестницы, угол её наклона к горизонтали. Они должны соответствовать рекомендуемым.

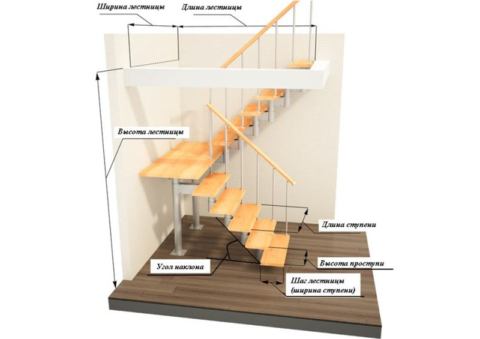

Основные параметры для проектирования лестницы

Сопоставив все параметры, делают чертеж в масштабе с указанием размеров.

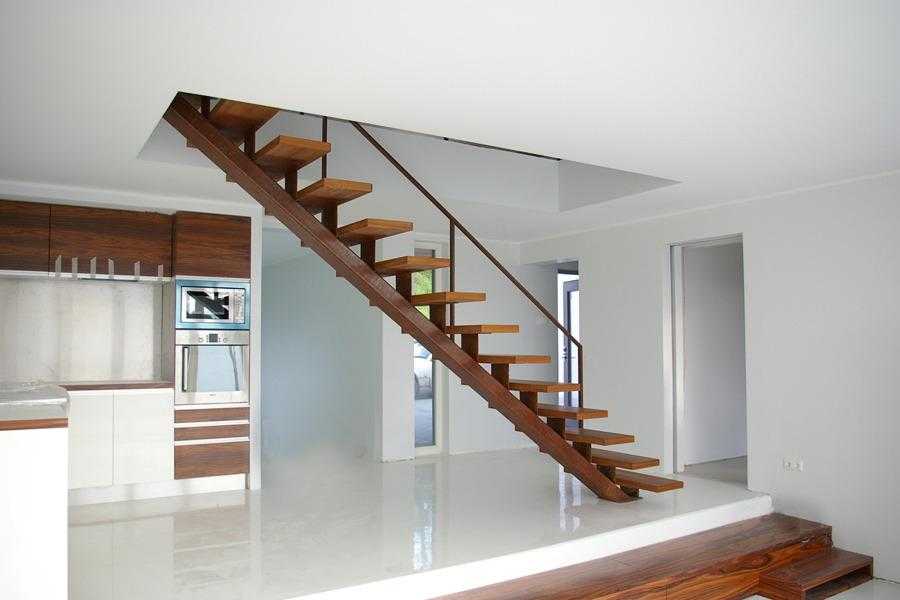

Лестница на одном косоуре: чертеж прямой одномаршевой конструкции

Далее, исходя из предполагаемых нагрузок, рассчитывается несущая балка – её несущая способность должна быть с большим запасом прочности. Также подбирается способ крепления ступеней к косоуру и способ придания жесткости всей конструкции.

Она не должна «гулять» под весом двигающегося человека. И добиваться жесткости путем монтажа лестничных ограждений большая ошибка: лестница на одном металлическом косоуре должна быть устойчивой и без них. А ограждение служит только для обеспечения безопасности.

Устройство лестничных площадок

Ширина лестницы по ГОСТу. Для передвижения по лестнице необходимо сделать площадки, используя установленные ранее балки. Работы производятся 2 способами:

поверх площадочных металлоконструкций краном укладываются готовые железобетонные плиты;
устраивается прочное монолитное перекрытие.

Первый способ прост, но требует применения грузоподъемной техники. Готовые плиты кладут на балки, их закладные приваривают к двутавру. В конце на плиту укладываются выравнивающая стяжка и подходящее напольное покрытие.

Заливка площадки из бетона предполагает сборку щитовой опалубки, вязку каркаса из арматуры периодического профиля и укладку бетонной смеси. Недостаток — затвердевания бетона приходится ждать не менее 28 дней.

Советы: как сделать косоур для лестницы своими руками аккуратно

Технически сборка не столь сложна, как кажется, но небольшой опыт все же нужно иметь. Лестница из металла с одним косоуром в домашних условиях своими руками сооружается, как открытая установка, с применением стальной трубы из профильной прямоугольной или квадратной формы.

Такие конструкции легче железобетонных маршей, не деформируются под влиянием влажности в отличие от деревянных сооружений

Характеристики:

Разрез стенки трубы достигает 16 см.
Лестница своими руками снаружи на косоуре, расположенном по центру, может быть сделана при помощи поставленного швеллера на ребро. Листовая сталь обеспечит наружную обшивку конструкции.
В качестве ограждений используется угловая сталь.
Чтобы создать опоры для проступей, применяется арматура.

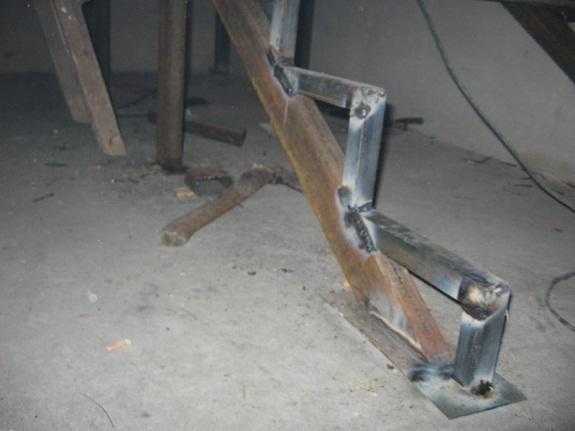

Арматурные опоры – кобылки прикрепляются сваркой к швеллеру.
Место опоры, где размещаются ступени, оформляется кронштейнами, как крепление.
Опоры по тщательной разметке сварным швом закрепляются к ребру швеллера.
Еще один швеллер кладется на балку, на которую приварены кобылки.

Во время процесса создания косоура, необходимо помнить о подъеме, ширина которого 1 м – он формируется из двух косоуров.

Далее из фрагментов сооружения складывается законченная конструкция посредством сварки.

Лестница на косоурах своими руками (видео)

Профессионалы рекомендуют применять для обустройства жилища конструкцию из сборных деталей, только как исключительный метод для домов, в которых отсутствует возможность установить изделие в готовом виде. Затруднениями могут стать недостаточные габариты помещения. Суть состоит в том, что любая сборная лестница с косоурами, будь она из металла, железобетона или деревянная, формируется по каркасу, который готов, и от него будет зависеть заключительная форма конструкции. Исходя из этого условия, монтирование этого основания является решающим фактором. От этого зависит общий вид сооружения и его прочность, а также безопасная эксплуатация.

Что такое косоур?

Любая лестница состоит из двух основных деталей — несущего элемента и ступеней. Одним из вариантов несущего элемента лестниц как раз и является косоур.

Косоуры для лестниц могут различаться:

по форме конструкции;
количеству несущих элементов;
материалу изготовления.

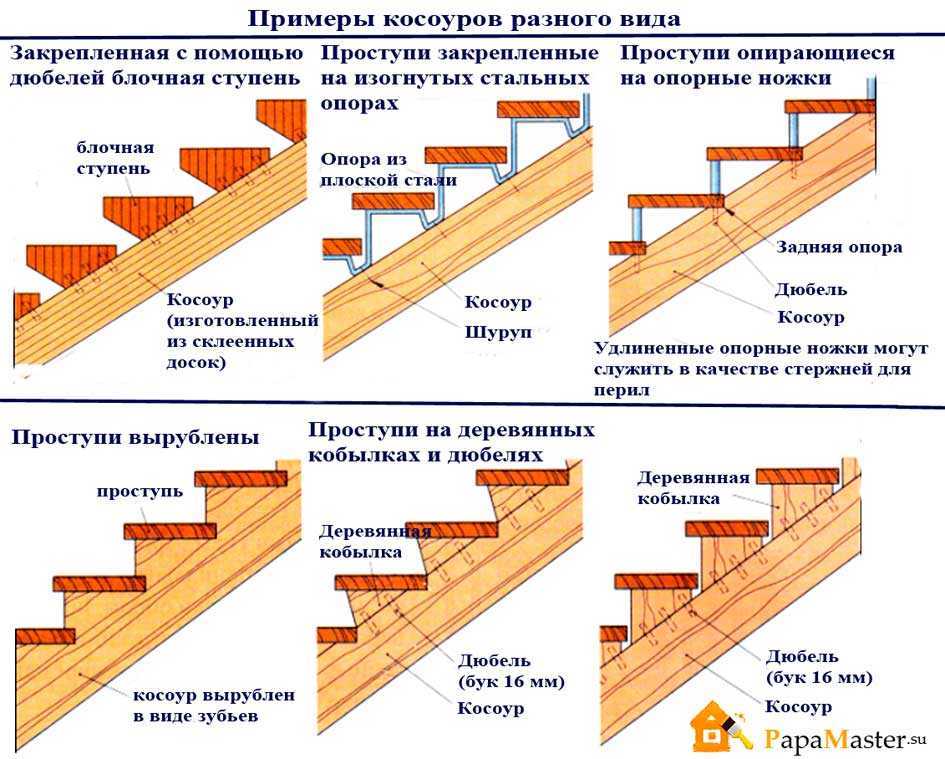

Разновидности конструкций косоуров

По форме косоуры подразделяются:

прямой;
поворотный;
винтовой.

Самыми распространенными являются прямые косоуры, которые используются для строительства простых лестниц.

Поворотные косоуры применяются в лестницах, состоящих из нескольких маршей.

Для винтовых и закругленных лестниц применяется винтовой косоур.

Также лестничные косоуры подразделяются по числу направляющих и их месторасположению:

на 2 косоурах, боковые;

на 1 косоуре, с центральным расположением.

В зависимости от ширины марша для усиления конструкции возможно использование трех и более косоуров.

Косоур из металла

Металлический косоур считается более прочным и надежным, по сравнению с деревянным. Для его изготовления также существует ряд способов:

Ленточный – выполняется путем выпиливания элементов из целого листа металла. В зависимости от размеров допускается выпилить косоур целиком или частично с последующей сваркой. Сварочные швы обрабатываются и закрашиваются таким образом, что создается ощущение цельного косоура.

Косоур из профильной трубы. Изготавливается путем нарезания необходимого количества отрезков, равных ширине проступи и высоте подступенка, после чего они свариваются под углом 90°.

Косынки – являются аналогом кобылок. Изготавливаются из уголков, сваренных под прямым углом.

Второй вариант монтажа металлических кобылок — приваривание к наклонному несущему элементу выступа под углом, необходимым для размещения площадки.

Видео, по монтажу металлического косоура:

Типы лестниц и чем отличается тетива от косоура

Маршевые и винтовые модели представляют собой стандартное решение лестниц, отличающиеся принципом построения конструкции. Для маршевых характерно наличие последовательно расположенных проступей, крепленных на косоурах или тетивах. Винтовое (спиральное) расположение ступеней характерно для второго типа лестниц.

Уличные и внутренние конструкции устанавливают на входе в дом или для подъема на этаж. Понятно, что одни из них конструируют для улицы, другие — для помещений.

Переносные и стационарные лестницы. Переносные — это стремянки или обычные приставные модели; стационарные не требуют перемещения и фиксируются на стене и в перекрытиях дома, а также могут являться частью самого здания.

Перед тем, как выбрать ту или иную конструкцию, важно понять, из каких элементов состоит лестница. К примеру, немногие знают, что такое косоур и чем он отличается от тетивы. В то же самое время это два практически одинаковых по функциональности элемента — несущие балки

Отличие их в том, что на косоурах ступени крепят поверх балок, а для установки ступеней в тетиву необходимо проделать паз. Однако такие различия можно считать внешними. Разберемся подробнее

В то же самое время это два практически одинаковых по функциональности элемента — несущие балки. Отличие их в том, что на косоурах ступени крепят поверх балок, а для установки ступеней в тетиву необходимо проделать паз. Однако такие различия можно считать внешними. Разберемся подробнее.

Теория

Термины

Строительная терминология довольно специфична в целом. Лестницы – не исключение. Давайте начнем с пополнения словарного запаса.

Косоур – наклонная балка, на которую ступени укладываются сверху. В случае, если каркас изготавливается из стали, типичные решения для косоуров – швеллер, профильная труба и двутавр.

Так называемый ломаный косоур из профильной трубы. Чтобы конструкция выглядела аккуратно, все торцы труб глушатся.

Тетива – та же наклонная балка, отличающаяся иным способом крепления ступеней. Они вставляются в пазы или гнезда.
Маршем называют непрерывный ряд ступеней. С точки зрения удобства марши стараются ограничивать десятью ступенями. При большей протяженности лестницы она разбивается на два и более маршей с небольшими горизонтальными площадками между ними.
Средняя линия марша – условная линия, проходящая строго посередине прямой лестницы. Для криволинейных лестниц она проводится в 40-50 от края пролетов; для винтовых – вдоль оси опоры по центру.
Подступенок – вертикальный элемент ступени. С точки зрения удобства и безопасности оптимальна его высота в 15-18 сантиметров. Допустимый диапазон высоты ступени – 12 – 20 см.
Проступь – соответственно, горизонтальная площадка ступени. Оптимальная ее ширина для жилых помещений закреплена в СНиП и равна 30 сантиметрам. На чердаках и в подвалах допустимо уменьшение ширины проступи до 26 см.

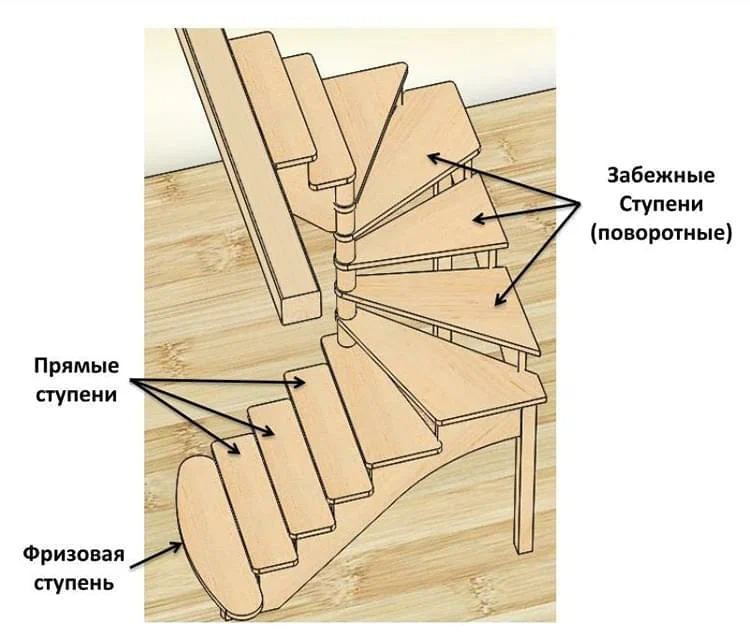

Забежные ступени между двумя прямыми маршами.

Балясины – вертикальные стойки перил (как правило, несущие не только функциональные, но и декоративные функции). Максимальный шаг между ними – 15 сантиметров – призван предотвратить случайное падение с лестницы.

В домах, где есть маленькие дети, рекомендуется ставить не менее двух балясин на ступеньку: в этом случае ребенок не сможет просунуть между ними голову. Как вариант, балясины с большим шагом могут соединяться частыми горизонтальными перемычками.

Больцевые лестницы лишены несущего каркаса. Как правило, одна сторона каждой ступени крепится к стене, вторая связана с нижней и верхней ступенькой коротким стальным элементом – больцем.
Консольная конструкция выглядит еще более изящно и неожиданно. Одна сторона каждой ступени заделывается в капитальную стену, вторая свободно висит в воздухе. Разумеется, такая схема крепления означает высокие требования и к материалу стены, и к качеству фиксации ступеней, и к прочности их материала.

Если вы страдаете страхом высоты, это решение не для вас.

Закрытый каркас, как следует из названия, полностью скрывается под ступенями и обшивкой. Типичное решение для такой схемы – пара косоуров из швеллера и каркасы ступеней, сваренные из 20- или 25-миллиметрового уголка.
Открытый каркас из эстетических соображений обычно варится из профильной трубы (причем часто в виде своеобразной лесенки из коротких чередующихся вертикальных и горизонтальных участков). Бока каркаса остаются открытыми; подступенки тоже отсутствуют. При этом открытые металлические каркасы лестницы на второй этаж часто варятся лишь с одним косоуром, по центру ступеней.
Распашной называется лестница с тремя маршами, разделенными площадкой. Один широкий марш ведет к ней; два узких расходятся направо и налево. Парадные лестницы этого типа более чем красивы, но , как несложно догадаться, занимают большую площадь.

Это решение явно не подходит для небольших помещений.

Общие моменты

Типичное решение для лестницы на второй этаж на металлическом каркасе – два марша с забежными ступенями между ними. В этом случае ощутимо экономится место в комнате: занят только угол; кроме того, пространство под маршами вполне может использоваться.

Если протяженность лестницы более трех ступеней, перила обязательны. Их высота в общем случае – 90 сантиметров. Минимальная комфортная ширина ступени – 80 см.

Для наружных лестниц обязателен железобетонный фундамент. В противном случае есть риск благодаря просадке грунта в точке опоры добиться отрыва марша в верхней точке крепления: усилие на излом даже под весом одного человека станет огромным.

Оптимальный угол наклона – 38 – 45 градусов.

Для чердачной лестницы компактность важнее удобства.

Выкладывать кафелем железобетонные ступеньки на улице – плохая идея. Поверхность не должна быть скользкой даже после дождя или в снегопад.

Положение уголка в элементах каркаса ступеней зависит от их материала.

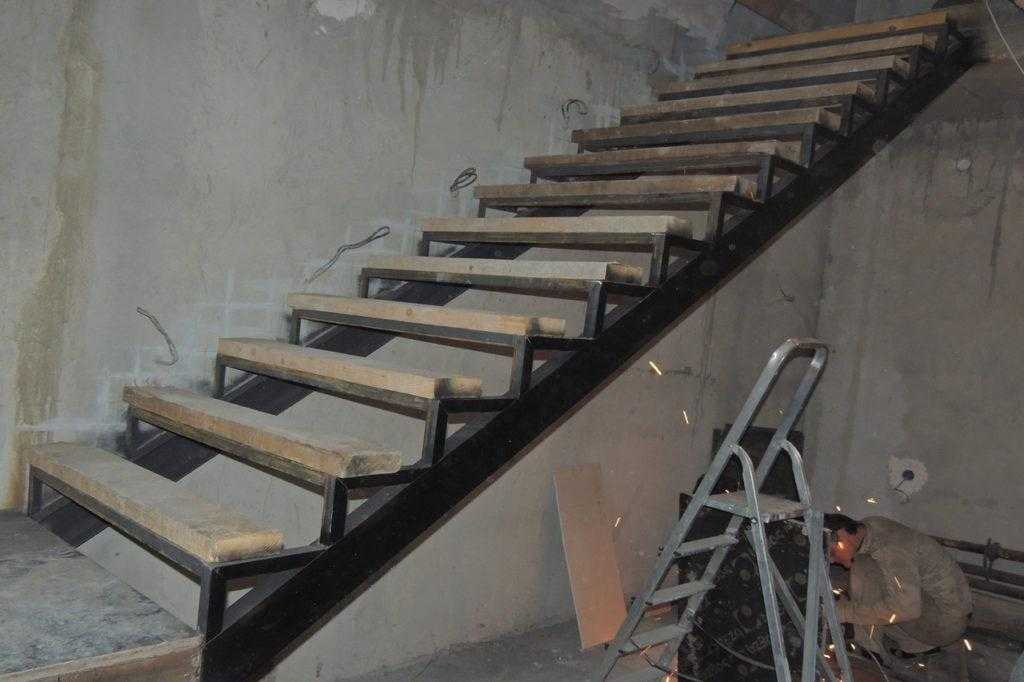

Монтаж лестницы по металлическим косоурам

Как только все готово, можно смело переходить к практической реализации проекта. Для того чтобы все узлы оказались на своих местах, рекомендуется положить чертеж перед глазами. Новички упростят себе жизнь, начав со средней профильной секции лестницы. В этом случае легче проводить необходимые корректировки. Даже если возникнет большая или не очень погрешность, не нужно будет разрушать все для внесения корректировок.

Дизайнеры со стажем подготовили несколько рекомендаций для начинающих:

Все несущие элементы должны быть скрыты от глаз;
Используются саморезы и болты с большим запасом прочности;
Установить косоур необходимо на заранее подготовленную поверхность.

Как происходит производство деревянных элементов

Нельзя не отметить отвечая на вопрос: «Косоур — что это такое?» Различают два варианта производства.

Принимая во внимание длину марша, необходимо сформировать балки (заготовки). Такие параметры, как толщина и ширина косоуров, не должны быть слишком большими
Кроме этого, создается треугольная форма гребенки (это место, на котором происходит фиксация ступеней)

Ее размеры следует подбирать в зависимости от шага подъема. Надо также учитывать ширину проступи вместе с толщиной балки. Крепление ступеней и косоуров в такой ситуации происходит за счет шкантов. Они фиксируются в специально созданных пазах посредством использования клея. В результате всех этих действий будет получена красивая лестница с элегантными косоурами. Такая технология позволяет сэкономить на приобретении дорогостоящего материала.
В этом случае ширина заготовки должна превышать габаритную ширину самого косоура. Ее длина же должна соответствовать длине всего марша в целом, а толщина быть равной толщине будущего косоура

Поэтому важно в такой ситуации заранее разобраться, какой размер должен быть у конечного изделия. Чтобы точно соблюсти все размеры, стоит воспользоваться такой процедурой, как фрезерование. Данная технология от первой отличается более высокой скоростью производства

Данная технология от первой отличается более высокой скоростью производства.

Правила установки лестницы на косоурах

Правила работы с материалами не зависят от того, какая основана выбрана для возведения лестницы своими руками на второй этаж. Сложнее работать с металлом, требующим установки кобылков. Помимо нее, обязательно применить опорную пластину, которая сделана из листа металла.

Определенную сложность представлять комплексные конструкции ступенчатого типа, оснащенные двойным косоуром. В этом случае не нужно использовать упомянутые выше кобылки.

Дальнейший порядок действий выглядит следующим образом:

Применение больцев – при помощи дюбелей и опорной ножки происходит фиксация ступеней лестницы.
Стальная опора выполнена в форме изогнутого листа, зафиксированного с использованием 4 винтов.
Использование деревянной кобылки целесообразно в тех случаях, когда в качестве выступает балка. Для закрепления частей применяется шпильки или дюбеля.

Вырубленная проступь – все опорные ступени фиксируются на косоурах при помощи саморезов с добавлением клея.

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

два швеллера устанавливались параллельно друг другу;
между ними наваривались контуры из металлического уголка;
в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
Цена профиля не является неподъемной и вполне по карману обычной семье;
Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

Сварочный аппарат и пачку электродов к нему;
Болгарка и круги по металлу;
Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Схема косоура

Некоторые правила дизайна интерьера в доме требуют определённых решений. Это относится и к лестничной конструкции. В тех случаях, когда используют косоуры разных типов, главным требованием остаётся их надёжность и расположение под ступенями. Если смотреть сбоку, то должны быть видны только торцовые части ступенек. Для достижения нужного результата представим несколько схем, которые помогут выполнить работы по установке самостоятельно.

С одним

Многие пользователи облюбовали лестничный марш, который устанавливается с одним стальным косоуром. В частных строениях такой тип опоры используется для винтовых, прямых, поворотных и прочих видов лестниц. Материалы также различны. Изделия могут быть выполнены как из металла, так и из дерева или бетона. Одиночный косоур располагается непосредственно по центру марша под лесенкой. В качестве него может быть обыкновенная металлическая труба.

С двумя

Лестница, опирающая на два косоура – это самая распространённая конструкция. Чаще всего изготавливают опоры из дерева и располагают их по бокам конструкции параллельно друг другу. В исполнении такой тип лестничного перехода не составляет труда. Схема с двумя косоурами используется как для одномаршевых лестниц, так и для двух и более маршей.

С тремя

Для лестниц, которые имеют значительные габариты, к примеру, при ширине более 1,5 м, применяется опора, состоящая из трёх косоуров. Это так называемая комбинация из двух боковых и одного центрального элемента. Один боковой косоур может выступать в качестве тетивы

В этом случае важно делать точные расчёты. Ниже представлен пример схемы деревянной лестницы на трех косоурах

Заключение

Данные расчеты вы также можете использовать для обустройства Г-образных и П-образных лестниц с площадками, то есть, рассчитать каждый марш в отдельности. Несколько сложнее будет сделать косоур для конструкции с поворотными ступенями, но здесь вам уже понадобится знание самого принципа обустройства лестниц такого типа, хотя общий принцип остаётся неизменным.

Согласитесь, что строительство частного дома или дачи редко обходится без проектирования и возведения лестницы. Пусть это будет входная небольшая лестница или спуск в подвал, гараж, владельцам все равно придется или с тетивой.

Проектировщики и архитекторы предлагают множество вариантов изготовления лестничной конструкции. Да и найти готовый проект в интернете или специализированной литературе (журналах или блогах) несложно. Намного важнее понять, какой тип конструкции подходит вашему строению, и из какого материала изготовить лестницу.
