Как сделать светодиодную подсветку штор: подробная инструкция от экспертов

Технология монтажа

Для того чтобы светодиодная подсветка находилась на гардине, при прокладывании электрической проводки в помещении необходимо над окном поместить специальный короб из гипсокартонна, в который будут помещаться кабеля. В этом коробе будет располагаться лента и трансформатор, от которого будет работать подсветка.

Затем нужно перейти к установке трансформатора. Он крепится на потолке или на стене. Крепится он, как правило, дюбелями и в таком месте, чтобы к источнику постоянного тока можно было легко подвести провода.

Прежде чем приступать к подсоединению кабелей, следует обесточить электрическую сеть. После этого к N и L подключить питающий кабель (при этом фазный провод белого цвета подсоединяется к элементу L, а нулевой провод синего цвета – к N). Светодиодная полоса соединяется с устройством через элементы V+ и V-. Схема подключения указана ниже:

Важно! После того, как завершилась установка и соединение всех проводов к блоку питания, необходимо приступать к подсоединению трансформатора и полосы. LED полоска укрепляется с проводом, который расположен в нише

Подсветка крепится при помощи пайки

О том, как подключить светодиодную ленту своими руками, мы рассказывали подробно в отдельной статье

Подсветка крепится при помощи пайки. О том, как подключить светодиодную ленту своими руками, мы рассказывали подробно в отдельной статье.

Для того чтобы штора подсвечивалась изнутри и хорошо сочеталась в интерьере, необходимо учитывать некоторые моменты:

Штора должна хорошо смотреться с освещением, а светодиодная лента не должна быть увиденной человеком, который смотрит на гардину. Должна быть видна только подсветка, как на фото ниже:
Свет не должен закрываться занавесками или другими любыми элементами.
По отношению к полотну подсветка светодиодами должна обладать касательным направлением.
В соответствии с правилами пожаробезопасности, не следует располагать источник тока близко с поверхностями, которые восприимчивы к высокой температуре. Это значит, что расстояние до гардины должно быть значительным. На фото изображена светодиодная полоса, которая размещается по всей длине стены:

Что касается установки светодиодной ленты, на обратной стороне полосы есть клейкое основание, благодаря которому можно прикрепить ее к любой ровной поверхности. Оптимальным решением будет алюминиевый профиль. Он небольшой и штора будет его прикрывать. Стандартная его длина – 2 м.

Перед поклейкой, необходимо убедиться, что светодиодная лента изолирована от алюминия. Это необходимо для того чтобы избежать короткого замыкания. Затем нужно прикрепить ленты к двум алюминиевым профилям и припаять между ними соединительную пару проводов. После того, как осветительная лента была установлена в профиль, ее необходимо протестировать. Освещение может включаться совместно с общим светом или ее можно сделать с отдельным выключателем.

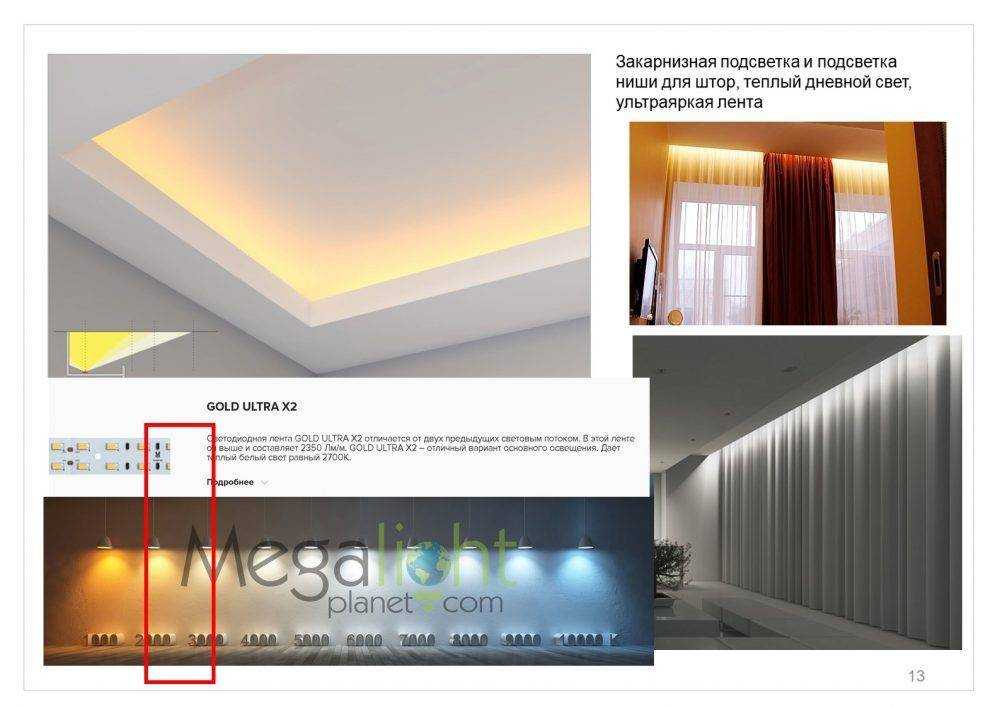

Еще один вариант установки подсветки — на карниз. В этом случае штора будет скрывать яркость света, и выглядеть более оригинально. Фото пример такого варианта расположения ленты демонстрируется ниже:

Помимо этого, штора может освещаться и точечным методом. Как правило, такой метод используется для подчеркивания ламбрекенов

При установке светодиодов на жесткую конструкцию, внимание акцентируется на контуре. Но для его реализации необходимо быть предельно точным и аккуратным. Также рекомендуем просмотреть видео, на котором показывается, как сделать подсветку штор своими руками:

Также рекомендуем просмотреть видео, на котором показывается, как сделать подсветку штор своими руками:

Установка и подключение трансформатора для светодиодной ленты

Подсветка окон и штор может полноценно функционировать только при подключении к трансформаторному модулю, при монтаже которого нужно соблюсти два условия:

Надежности крепления.
Доступности контактов для подсоединения проводки.

При этом он должен находиться скрытно от наблюдателя. Поэтому прежде всего необходимо тщательно продумать его место расположения, а затем выполнить разметку по отверстиям в его корпусе. Далее, если материал стены или потолка каменный или бетонный, нужно просверлить в них отверстия. После этого можно зафиксировать блок питания на дюбеля.

Когда трансформатор закреплен, нужно подсоединить всю необходимую проводку в соответствии со следующими обозначениями:

L – фаза.
N – ноль.
V+ и V- – плюс и минус постоянного тока, идущего от блока на светодиодную ленту.

С чего начать работу?

Светодиодная гирлянда штора часто разрабатывается и устанавливается дизайнерами или строителями. Но при желании можно сделать подсветку светодиодной лентой самостоятельно.

Необходимые инструменты и материалы:

лента со светодиодами (отмеряют нужный размер);

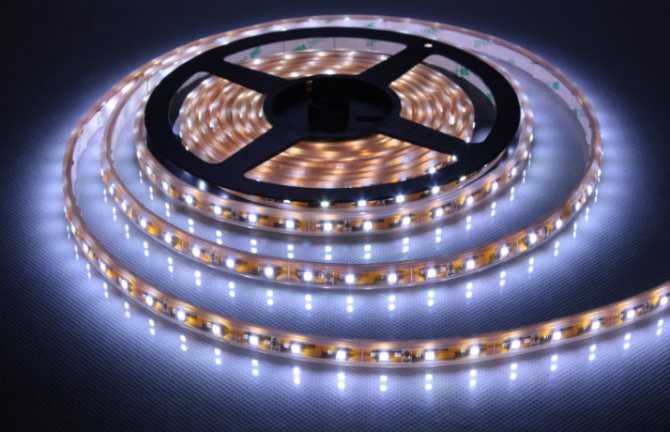

Светодиоидная лента

трансформатор;
суперклей;
перфоратор;
дюбель-гвозди;
отвертка.

Сначала вдоль оконного проема по верху монтируется гипсокартонный короб, по краю которого прикрепляется карниз из полиуретана.

Статья по теме: Расход цемента на 1 м2 стяжки: как рассчитать количество

Предварительно обязательно выполняют электропроводку стандартного типа для 12-Ваттных светильников и устанавливают выключатель с 1 клавишей.

Светодиодные шторы “Водопад”

Светодиодная гирлянда, создающая эффект “падающих” волн за счет переливов света сверху вниз. Каждый провод выглядит как отдельная струя воды.

При длительной эксплуатации изделие практически не нагревается.

Материалы для установки

Чтобы монтаж был как можно менее хлопотным, запаситесь всем необходимым заранее. Не забывайте и про замеры, нужно узнать ширину своего окна еще до того, как отправитесь в магазин.

Подсветка создаёт оригинальный и неповторимый эффект падающих солнечных лучей в любое время суток.

Трансформатор. Нужен для того, чтобы светодиодное устройство могло функционировать. Дело в том, что светодиоды не смогут работать, если установлены стандартные значения сети. В нашем случае требуется меньшее напряжение и ток другого качества: вход напряжения – 220В с частотой 50 Г, выход – 12 В и постоянный ток.
Сам водопад. Длина водопада должна совпадать с длиной расстояния, которые вы хотите осветить, а значения должны совпадать с параметрами трансформатора.
Провод. Также помним про своевременные замеры. Сечение провода, подходящего к трансформатору должно быть минимум 1,5мм2, со стороны подключения к ленте – 0,75 – 1мм2. Провод должен иметь 2 разноцветные жилы.
Однополюсный выключатель (подойдет стандартный) и УЗО (для дополнительной безопасности).
Пластиковые короба для проводов. Этот пункт и следующие для тех, кто желает скрыть место крепления и устанавливает водопад под навесной потолок.
Гипсокартон. Из него можно сделать нишу, в которую спрячутся ненужные провода.
Термоусадочная трубка или изолирующая лента.

Приступим к монтажу

Естественно, начинать работу нужно с отключения напряжения, иначе последствия могут быть не самыми благоприятными. Ну, и чтобы всё сделать правильно, придерживайтесь определенной последовательности.

Подсвечивание штор даёт визуальное увеличение жилого пространства.

Как можно ближе к занавескам установить короб из гипсокартона. Если он вам, конечно, нужен. Если вы устанавливаете подсветку под навесной потолок, этот пункт можно смело пропустить.
Крепим трансформатор. Устанавливать его лучше туда, откуда будет идти светодиодный водопад. Крепить можно прямо к потолку, используя стандартные дюбеля.
установили трансформатор – подводим напряжение. Здесь на помощь придет ближайшая розетка или распределительная коробка. Схема подключения: провод с красным цветом изоляции подключается к фазе, провод с синей изоляцией – к нулю. Чтобы определить фазу и нуль, воспользуйтесь индикаторной отверткой.
Теперь можно начать крепить нашу светодиодную гирлянду. Для этого можно использовать строительный клей (подробнее о способах крепления писали в начале статьи). Место, куда будете крепить водопад, нужно очистить от мусора и пыли.
Ну и, наконец, подключаем нашу шторку-водопад через трансформатор. На трансформаторе есть 2 вывода: V+ и V- от них к соответствующим выводам на гирлянде подведите провод сечением 1,5мм2.
Ну и чтобы управлять всей этой красотой, установите выключатель. Следите, чтобы он не был установлен на ноль, только на фазу.

Светодиодные изделия потребляют минимальное количество электроэнергии, чего нельзя сказать про обычные лампы накаливания.

Примеры для разных типов поверхностей

Современные технологии позволяют создавать модификации полотен, которые имеют разные фактуры. Рассмотрим основные виды фактур, которые используют для натяжных потолков с подсветкой.

Матовый

Вариант с матовой фактурой практически не отражает свет и прекрасно имитирует традиционно окрашенный потолок. Особенно выигрышно смотрятся точечные светильники и светодиодная лента.

Глянцевый

Поверхность глянцевого натяжного потолка зеркально отражает предметы и сильно бликует на свету. Благодаря этим качествам — это эффектный акцент в помещении.

Сатиновый

Вариант с сатиновой фактурой по внешнему виду сочетает в себе характеристики матового и глянцевого материалов. Сатиновый потолок незначительно отражает свет, поэтому подходит практически для любых интерьеров.

На фото гостиная с фиолетовым потолком сатиновой фактуры.

Что потребуется для монтажа ленты

Для проведения работ потребуется подготовить следующие инструменты:

перфоратор или дрель, гвозди, шуруповерт или отвертка;
блок питания;
клей;
диодная лента;
кольцевые наконечники с обжимами для повышения удобства (не обязательно);
инструмент для очистки от изоляции проводов;
паяльник, металл для пайки и олово.

Блок питания должен соответствовать общей мощности ленты плюс 20% для запаса. Возьмите ближайший по мощности (в большую сторону) блок питания. Мощность 1 м ленты можно узнать в магазине. На ленту подается напряжение 12 В.

Подсветка гардины светодиодной лентой: основные этапы монтажа

Подключение лед ленты проводится по принципу подключения светильников. Сделать подсветку самостоятельно несложно.

Этапы монтажа:

Убедитесь в отключении электричества.
Подберите провод требуемой длины с учетом размеров комнаты, расположения выключателя, розеток, блока питания и самой ленты.
Подготовьте концы провода, используя нож либо специальные инструменты для зачистки и снятия изоляции.
Залудите концы провода, которые будут подключаться к диодной ленте.
Скрученные оголенные жилы, которые идут к блоку питания, оснастите кольцевыми наконечниками и обожмите их.
Определите точки сверления для блока питания, закрепите его в предварительно выбранном месте, используя перфоратор, дюбели или гвозди. Устанавливать блок питания рекомендуется в неприметном месте.
Соедините напряжения фазы 220 В с выключателем. Подключите заземляющий провод к блоку питания и ноль.
Залудите концы проводов, которые идут до ленты от блока питания с помощью олова и флюса. Обработайте контактные концы ленты.
Подготовленные провода и ленту запаяйте, проведите изоляционные операции в местах соединений с использованием изоленты.

Монтаж светодиодной ленты для подсветки штор

Материалы по теме:

Для начала определимся с инструментом и необходимыми материалами. Нам понадобится:

Перфоратор (или дрель при мягких стенах), дюбель-гвозди, шуруповерт/отвертка;
блок питания (БП);
суперклей;
светодиодная лента;
кольцевые наконечники с обжимом (для удобства монтажа, можно обойтись без них);
зачистка для провода, подойдет обычный нож;
паяльник, олово, флюс (металл для пайки и вещество для очистки от окислов).

Для подачи питания достаточно стандартной схемы подключения для светильников на 12 В. Схема очень проста, разберем порядок монтажа светодиодов по пунктам:

Убедиться в отключении помещения от электричества.
Подобрать необходимую длину провода. Учитывайте размеры помещения, расположение выключателя, блока питания и самой LED ленты;
Зачистить концы проводников специальной зачисткой или ножом;
Залудить концы, которые будут подключаться к светодиодам;
Надеть на оголённые жилы (скрученные), идущие к БП, кольцевые наконечники и обжать их;
Отметить места крепежей для БП и засверлиться перфоратором или дрелью, закрепить БП на месте с помощью дюбель-гвоздей (место установки подбирайте неприметное);
Провести фазу 220 В на выключатель, чтобы обеспечить вкл/выкл питания; ноль и землю провести сразу на БП; с выключателя привести фазу на блок питания;
Залудить концы провода, идущие от БП до ленты. Как правило, для этого используют флюс и олово. Нанесите кисточкой флюс на оголённые концы. Затем паяльником нанесите олово на конец провода, на котором есть флюс. Таким же способом, нанесите олово на контактные площадки ленты.
Запаять заготовленные провода с лентой и заизолировать места соединений термоусадкой или изолентой.

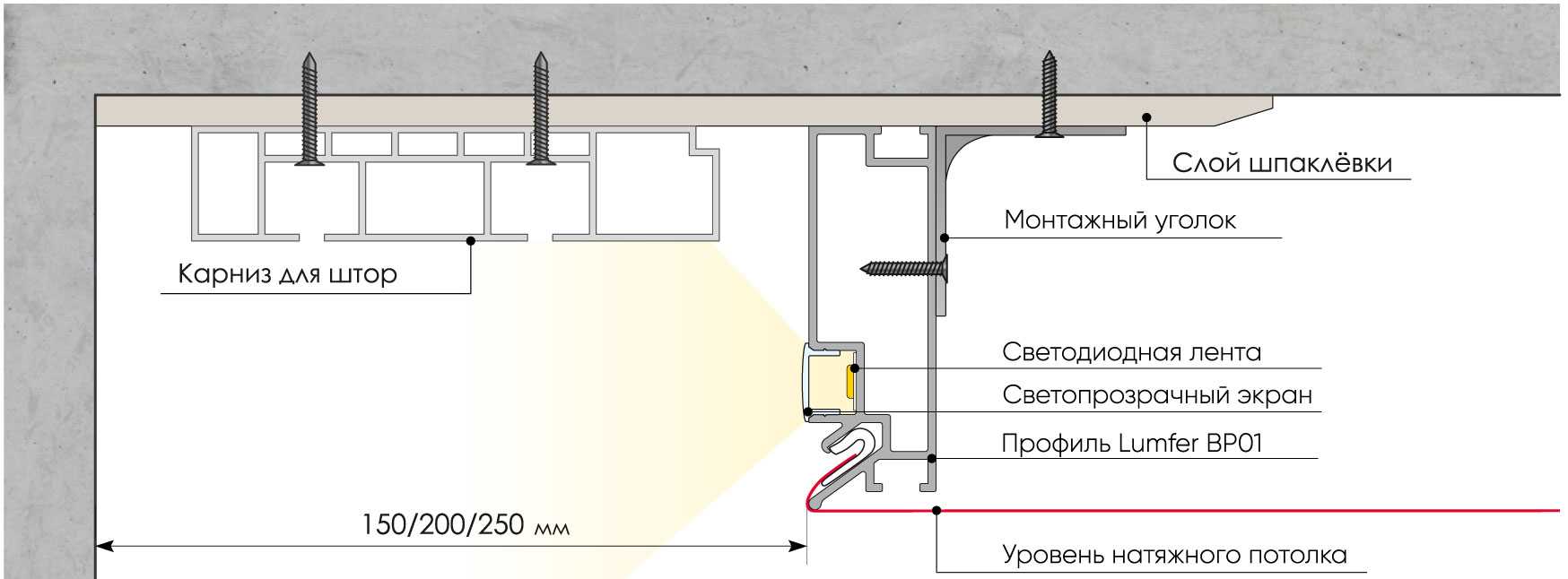

Пример крепления подсветки штор в нише:

Еще одно видео с установкой своими руками:

Расчет мощности блока питания

Необходимо рассчитать мощность, которую будет потреблять наше освещение. Для примера возьмём ленту SMD 5050 длинной 3 метра. Её мощность равна 14,4 Вт, при этом 60 светодиодов на метр. Значение мощности на погонный метр уточняйте при покупке.

Не забываем про запас мощности в 20%:

43,2 ∙ 1,2 = 51,84 Вт

Результат нам говорит о том, что итоговая мощность равна 52 Вт. По каталогам в магазине необходимо выбрать БП ближайшей мощности (в большую сторону).

Подбираем сечение провода, в зависимости от мощности:

Мощность, Вт	Ток, А	Диаметр провода, мм	Сечение, мм²
12	1	0,75	0,44
24	2	1	0,79
48	4	1,5	1,77
72	6	2	3,14
100	9	2,5	4,91

При закреплении светодиодной ленты на потолке или боковой поверхности помните, что клеящая поверхность ленты не является гарантом надёжности. Если это открывающееся окно, то перепад температур со временем отклеит ленту. Пройдите суперклеем по месту, куда собираетесь устанавливать ленту — это будет «на века». Не забывайте, что отклеить ее будет так же сложно (например, при замене). При монтаже не забывайте следующие правила:

Светодиоды должны быть незаметны для наблюдателя, только их свет;
Место закрепления не должно мешать карнизу;
В зависимости от конструкции карниза выбирайте ленты или прямого или бокового свечения;
Направляйте свет по касательной к ткани.

Подсветка окна светодиодной лентой

По своей сути весь процесс подключения и монтажа остаётся тем же, что и при монтаже для штор. Отличие заключается в месте расположения ленты и способе крепления. Единственное, что можно порекомендовать — это использование профилей.

Поскольку профиль может быть самой разной формы, можно сделать ещё более глубокую настройку падающего света. Расчет сечения проводов, выбор БП и все остальное расписано выше.

Источник

Технология монтажа

Важно заранее продумать, где будет крепиться карниз и подсветка, так как нужно подвести питание для светодиодной ленты. Трансформатор будет располагаться в коробе с лентой

В сделанной нише он крепится дюбелями к потолку или к стене, но так, чтобы можно было с легкостью подвести к нему провода.

Сначала перечислим инструмент, который пригодится при монтаже:

дрель или перфоратор, гвозди и отвертка;
блок, питающий светодиоды;
клей;
светодиодная лента;
специальные приспособления для чистки провода;
набор для пайки.

Перед подключением обязательно нужно обесточить сеть. Далее нужно подключить кабели: фазу к фазе, ноль к нулю. Что касается светодиодной ленты, то ее запитывают от элементов V+ и V-. Схема приведена ниже:

Наглядный пример, как сделать подключение светодиодного освещения

Разберем монтаж ленты по пунктам:

Подбор необходимой длины провода.
Чистка концов провода.
Лужение концевиков провода.
Отметка мест сверления для блока питания и крепеж БП к стене.
Подключение фазы 220 В к выключателю, а заземления и нуля сразу на блок питания.
Приступить к пайке заготовленных проводов с соблюдением полярности.

Чтобы штора качественно подсвечивалась и не портила интерьер комнаты, следует знать несколько правил:

Освещение нужно тщательно подобрать именно к этой шторе. Человек, смотрящий на штору, не должен видеть светодиодное освещение, а только лишь его эффект.
Свечение светодиодов не должно быть закрыто другими элементами.
Свет от диодов должен идти по касательной относительно гардины.
Во избежание пожара и неисправностей, а также порчи имущества, не стоит располагать источники тока близко к легковоспламеняющимся поверхностям.

Сам монтаж ленты очень прост. На обороте есть клейкая поверхность, которую можно с легкостью прикрепить к ровной поверхности. Лучшим выбором поверхности для монтажа является алюминий.

Подсветка карниза изнутри

При монтаже на алюминий следует убедиться в том, что лента изолирована от поверхности. В противном случае может возникнуть короткое замыкание. После установки нужно обязательно протестировать ленту на работоспособность. Включение можно производить как с общим светом, так и по отдельности.

Неплохой вариант монтажа освещения – на карниз. В таком случае шторы будут прикрывать яркость свечения, и выглядеть будет более официально. Нередко применяют и точечный метод освещения. Он почти всегда применим для обосабливания ламбрекенов.
