Особенности расположения светильников на натяжном потолке

Минимальное расстояние между светильниками на натяжном потолке

Натяжное полотно имеет ряд конструкционных особенностей, при установке точечных моделей их тоже нужно учитывать:

• распределять светильники на натяжном потолке в зале следует так, чтобы от стены до спота было не менее 20 см;
• между встроенными моделями дистанция сохраняется не менее чем в 30 см;
• если натяжное полотно включает несколько фрагментов, светильники нельзя крепить на их стыке. Их можно располагать не ближе, чем на 15 см от шва.

Как размещены светильники на натяжном потолке в зале не зависит от их мощности. Однако при выборе схемы размещения нужно заранее разделить группы на основные – с более высокой мощностью, и второстепенные – менее мощные, используемые, скорее, для подсветки.

Виды софитов для натяжного потолка

Классификация осуществляется по двум направлениям – в зависимости от конструкции и источника освещения.

Различают такие разновидности софитов по конструкционным особенностям:

1. Подвесные лампы. Это идеальный вариант для помещений с высокими потолками. Подвесные источники света помогут не только создать определенное зонирование по уровню освещения, но и дополнят интерьер помещения, сделав его более комфортным.
2. Накладные источники света. Их особенность заключается в том, что их крепят непосредственно к потолку. Этот вариант подойдет всем потребителям, которые планируют в дальнейшем использовать дополнительные элементы освещения, в частности отражатели света. Накладные софиты могут рассеивать или экранировать свет, направляя его в нужную сторону.
3. Встраиваемые источники освещения. В быту они больше известны под наименованием точечные светильники. Главным достоинством этого варианта считают экономичность в сравнении с другими конструкциями, небольшие габариты, позволяют использовать такие светильники в помещениях со сложными геометрическими особенностями.

Эксперты выделяют такие виды ламп для софитов в натяжном потолке:

1. Светодиоды. Самый популярный вариант, для которого характерен длительный срок эксплуатации. Диоды не нагревают натяжной потолок, благодаря небольшой форме могут быть установлены в труднодоступных местах.
2. Лампа накаливания. Выбирая этот вариант для обустройства натяжного потолка, следует проявить особую внимательность. Так как источник освещения нагревается во время работы, это может негативно сказаться на эксплуатационных параметрах. Потому рекомендуют выбирать лампы, мощность которых не превышает 35 Вт.
3. Люминесцентные софиты. Им характерен низкий уровень потребления электроэнергии. Благодаря особенностям эксплуатации, эти лампы используют в помещениях, где свет практически не выключается. Эксперты не рекомендуют применять такой формат освещения в жилых помещениях, так как основой люминесцентных колб является ртуть. Повреждение лампы способно вызвать утечку опасного вещества.
4. Галогенные софиты. Один из наиболее экономичных и безопасных вариантов освещения. Характеризуется высоким сроком эксплуатации.

Достоинства потолочных софитов

Востребованность ламп софитов объясняется многочисленными преимуществами, которые являются результатом их использования, причем для других видов освещения некоторые из них не доступны:

• наличие возможности сосредоточить световой поток на определенных предметах интерьера;
• небольшой вес и габариты;
• экономное потребление электрической энергии;
• высокая пожаробезопасность;
• простой монтаж и подсоединение к сети;
• светодиодный софит абсолютно безопасен с экологической точки зрения, такие источники света можно устанавливать в детских учреждениях;
• оригинальное дизайнерское решение.

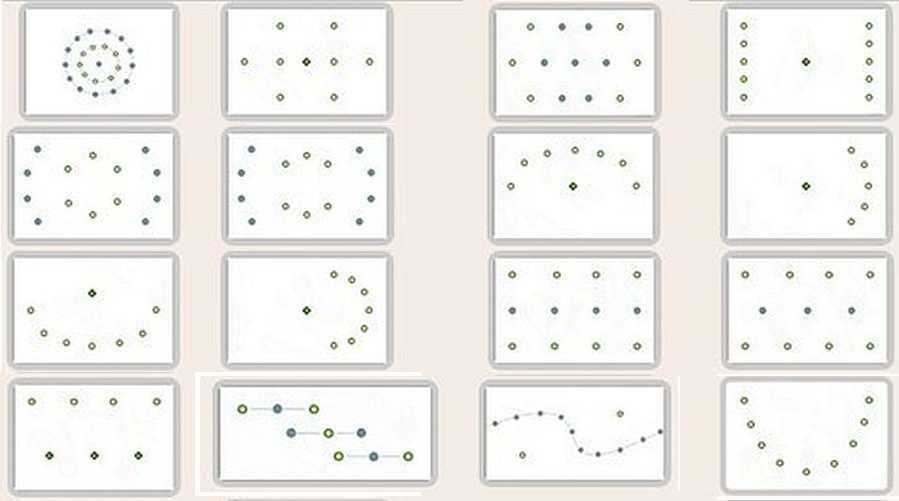

Схемы расположения светильников на натяжном потолке без люстры

Как расположить светильники на натяжном потолке без люстры, также зависит от стиля и его пропорций. Достаточное освещение потребует большего числа лампочек и с большей мощностью.

Схемы расположения спотов могут быть как симметричными, так и асимметричными. Заполнение центрального участка натяжного потолка необязательно.

Допускается даже равномерное размещение точечных светильников по всей площади, хотя это и не самый удачный способ:

• два полукруга – оптимальный способ освещения гостиной или детской только точечными светильниками. Варьируя мощность ламп и радиус изгиба дуги добиваются равномерного освещения;
• крестообразное расположение – оригинальный вариант, подходящий для комнаты любых пропорций и размеров.

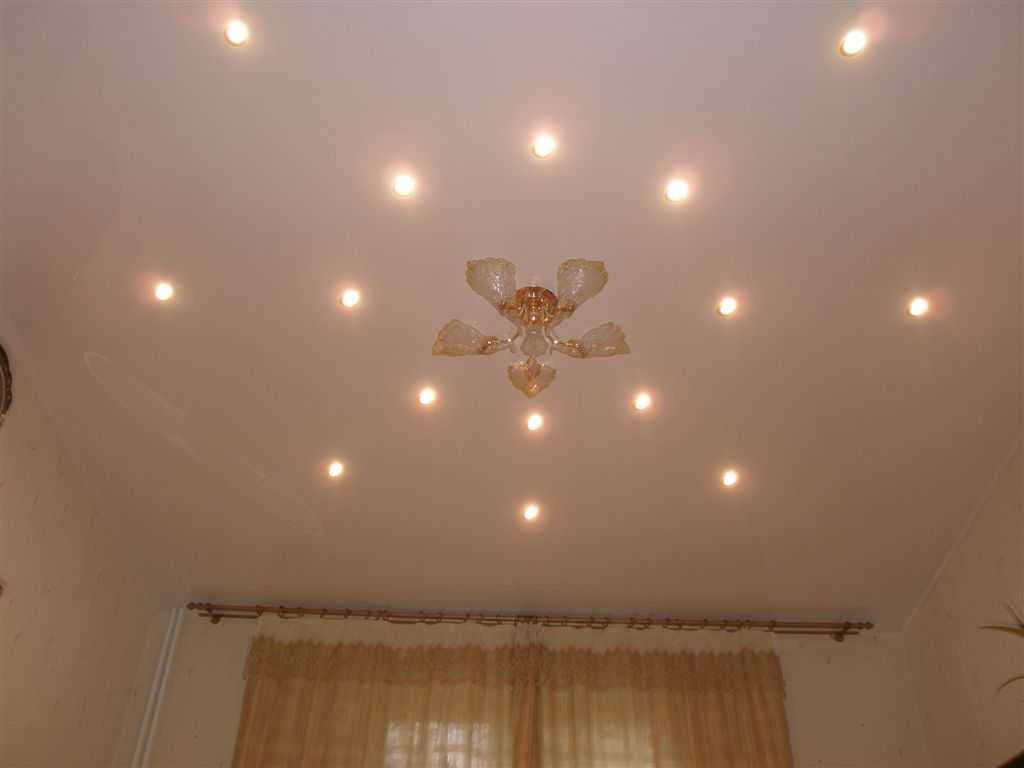

На фото – расположение лампочек на натяжном потолке в зале;

• волна или зигзаги – актуальна для комнат сложной конфигурации. Такое расположение позволяет создать освещение на всех участках пятиугольной, сильно вытянутой комнаты, кухни или гостиной с эркером;
• произвольная группировка – споты размещается в виде комбинации круга и дуг, овала и круга, волн и обрамления по периметру. Большой плюс такого вариант: возможность подобрать мощность лампы в зависимости от зоны;
• рисунок – выполняет те же функции, что и группировка, но при этом споты формируют собой какую-то фигуру.

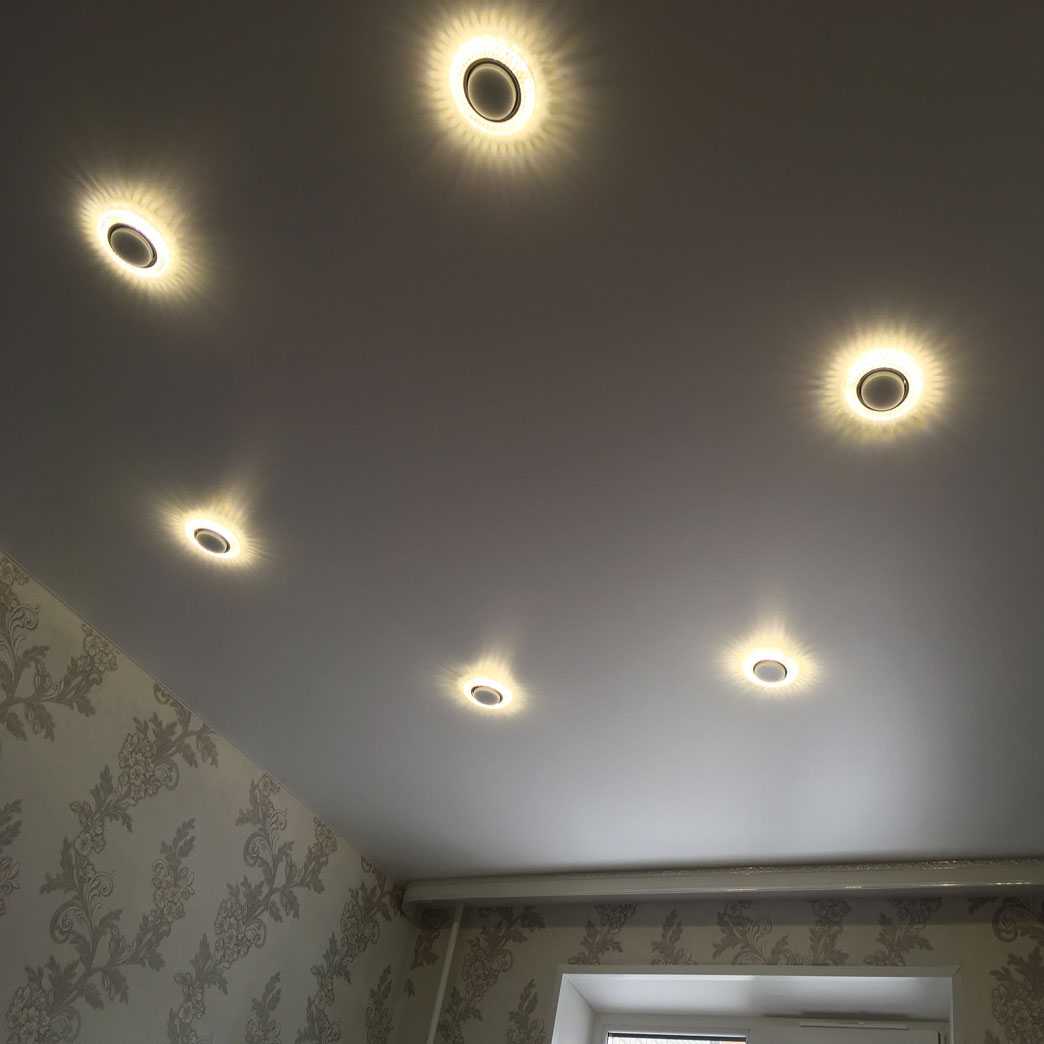

На фото – точечные светильники для натяжных потолков в интерьере гостиной.

При выборе схемы соблюдают общий принцип: рабочая зона должна быть максимально насыщена спотами, а в зоне отдыха декоративность светильника важнее его мощности.

Какие софиты лучше для натяжных потолков

При выборе светильников необходимо обращать внимание на множество параметров, в числе которых:

1. Мощность лампы. Некоторые виды осветительных приборов способны нагреваться. Длительное воздействие высокой температуры может вызвать деформацию. Потому необходимо отдавать предпочтение маломощным лампам (до 35 Вт);
2. Безопасность. С особой аккуратностью следует использовать люминесцентные источники света. В лампе есть ртуть, при повреждении колбы вещество может вытечь, что приведет к опасным ситуациям;
3. Формат освещения. Некоторые виды конструкция софитов создают эффект экранирования. Их можно использовать исключительно как дополнительные источники освещения. Применять в качестве основного света нежелательно. К примеру, софиты для кухни в натяжном потолке должны быть установлены таким образом, чтобы максимально осветить помещение, не оставляя «слепых» зон.

Каждая разновидность светильников имеет свои достоинства и недостатки, которые следует изучить перед принятием конечного решения. Потребитель должен самостоятельно анализировать, что подойдет лично ему.

Важно! При выборе источников освещения необходимо отдавать предпочтение лампам с мощностью до 35 Вт (текстильное покрытие натяжного потолка) и 20 Вт (для пленочного)

Как выбрать точечные светильники для натяжных потолков?

Виды точечных светильников

Под понятием точечных светильников объединена большая группа осветительных приборов. Их общая характеристика — один источник света. Большинство моделей имеет достаточно лаконичный дизайн по сравнению с люстрами, зато благодаря различным схемам размещения можно создавать интереснейшие световые эффекты.

Точечные светильники можно классифицировать в зависимости от расположения на натяжном потолке:

• Выше уровня потолка. Удается добиться эффекта, когда свет льется из-под потолка, как будто сияет вся поверхность. Обычно такой способ монтажа выбирают для создания иллюзии звездного неба в детских комнатах и спальнях. Количество света получается небольшим, поэтому требуются дополнительные источники освещения.
• Вровень с потолком. Такой способ расположения светильников хорош тем, что лампочки совсем не «съедают» место. Если в квартире низкие потолки, за счет точечного освещения они будут казаться выше. Минус у подобных светильников только один: ограничение по мощности 35 Вт, чтобы не расплавить ПВХ пленку.
• Ниже уровня потока. Используются накладные модели светильников с намного более разнообразным дизайном, чем у встраиваемых. Есть накладные модели, которые просто приставлены к потолку, и подвесные, где основная часть лампы подвешена на кабеле, а основание совсем небольшое. Еще один плюс расположения точечных светильников ниже натяжного потолка — в более ярком свете. Снимаются практически все ограничения по мощности лампочек, а свет рассеивается под большим углом, чем в случае со встраиваемыми моделями.

Точечные светильники разделяются в зависимости от лампочек, которые можно в них установить: светодиодные, галогенные, обычные лампы накаливания. Самые безопасные, экономичные, компактные по размерам и долговечные — светодиодные лампочки, поэтому большинство современных точечных светильников рассчитаны на них.

Обратите внимание, что для влажных помещений выбираются особые точечные светильники. Они должны выдерживать высокую влажность, попадание капель воды, перепады температуры. Как правило, покупать рекомендуют модели со степенью защиты IP 67

Проводку нужно делать скрытой, а сами лампы размещать на расстоянии не менее 50 мм от кранов

Как правило, покупать рекомендуют модели со степенью защиты IP 67. Проводку нужно делать скрытой, а сами лампы размещать на расстоянии не менее 50 мм от кранов.

Габариты и форма

Компактные размеры — один из основных плюсов точечных светильников. Наиболее распространенные встраиваемые модели имеют следующие параметры:

• Диодные — стандартный диаметр 77 мм (врезной — 52 мм).
• Галогенные — диаметр 110 мм.
• Устройства, использующие лампочки накаливания, — от 80 мм и более.

Форма у светильников самая разнообразная: накладки могут быть в виде круга, овала, квадрата. Доступен разный декор моделей, который подбирается под стиль интерьера.

Тип регулировки точечных светильников

Еще один способ разделения точечных светильников для потолка — по типу регулировки. Благодаря особенностям конструкции подобные модели могут давать разный по углу рассеивания и интенсивности световой поток.

1. Поворотные. Такие модели рекомендуют выбирать, если есть объективная необходимость регулярно менять направление света: например, в магазинах или выставочных залах. Светильники позволяют подстраивать угол потока света и выделять нужные детали. Сюда же можно отнести поворотно-выдвижные модели, которые позволяют еще более гибко настроить зону освещения.
2. Неповоротные. Такие модели подсвечивают только определенную часть комнаты непосредственно снизу. Самые традиционные встроенные лампы на потолке именно неповоротные.
3. Карданные. Эти модели позволяют в широком диапазоне регулировать цветовой спектр и силу света.
4. Споты. Это отдельная разновидность точечных светильников, которые имеют поворотный механизм. Как правило, они представляют с собой несколько плафонов, расположенных на одной шине. Такие светильники идеально подходят под современные стили интерьера: лофт, минимализм, хай-тек.

С каким интерьерным дизайном сочетаются софиты

Главным предназначением светильников для потолка состоит в создании освещения, которое будет по максимуму соответствовать естественному. Зонирование комнаты будет происходить в зависимости от светового уровня. Благодаря подобной особенности применения допускают в разных интерьерах. Как расположить софиты на натяжном потолке? Это несложно, единственным условием будет то, что требуется ответственно подходить к выбору световых источников. Для современного интерьера больше подойдут строгие, лаконичные лампы в хромированном корпусе. Если в комнате более вычурный дизайн с применением лепнины, венецианской штукатурки и старинные предметы мебели, подчеркивать все интерьерные особенности помогают софиты с хрустальным корпусом или люстры с подвесками.

Монтаж софитов в натяжной потолок

Установку источников света считают довольно сложной операцией, которая должна происходить по строго определенному регламенту. Разберем подробнее, как происходит монтаж и демонтаж светильников, как поменять лампу в случае необходимости.

Как установить софиты на натяжной потолок

Монтаж ламп освещения осуществляют в несколько этапов:

1. Подготовка к установке. На этой стадии нужно провести разводку электропроводки, выполнить монтаж платформ под светильники. Чтобы операция прошла максимально быстро и просто, следует предварительно подготовить четкую схему с указанием размеров и расстояний.
2. Натяжение потолочного полотна. Под каждой платформой для светильника нужно вырезать отверстие, которое фиксируют армирующим кольцом.
3. Через наружное отверстие выпускают электрическую проводку, к которой подключают лампу.
4. Софиты в натяжном потолке крепятся к специальной платформе. Чтобы скрыть армирующее кольцо можно использовать декоративную окантовку. Если интерьер помещения выполнен в стилистике лофт или хай-тек, можно оставить все как есть.
5. Если в качестве источника освещения использовать галогенку или лампу накаливания, для предотвращения нагрева необходимо проложить несколько слоев термозащиты.
6. Установка светильника. Он должен быть выровнен по высоте.

Важно! Чтобы верно рассчитать необходимое количество осветительных приборов, специалисты рекомендуют использовать такое правило – на каждые 1,5-2 квадратных метра площади не менее одного источника освещения

Как снять софит с натяжного потолка

Демонтировать светильник с потолка не сложно. Однако эта процедура имеет свои особенности, потому необходимо использовать специальные приспособления, включая несколько видов отверток (индикаторную, плоскую и крестообразную), защитные перчатки, изоленту и плоскогубцы.

Прежде чем приступить к демонтажу светильника, необходимо его обесточить. Проверить выполнение этой операции можно при помощи индикаторной отвертки.

Демонтировать светильник не составит особых проблем. Нужно аккуратно обхватить руками кольцо, фиксирующее корпус и медленно вытягивать его наружу. При правильном выполнении действия доступ к защелкам светильника будет свободен. После этого их следует аккуратно прижать пальцами, что позволит снять корпус.

Как поменять софит в натяжном потолке

Если пользователь планирует сменить источник света, ему необходимо выполнить следующую последовательность действий:

• извлечь защитное стекло или решетку, после чего можно выкрутить лампу из патрона;
• если планируется замена одного софита на другой, нужно поддеть края декоративной планки, и в образовавшийся зазор установить плоскую отвертку;
• корпус светильника постепенно вытащить, пока не получится зазор, в который можно просунуть пальцы. Сразу после этого нужно крепко обхватить корпус лампы и вывернуть его наружу;
• на клеммной колодке открутить винты, после чего софит будет демонтирован.

После выполнения указанных действий останется только вставить новые софиты в натяжной потолок.

Важно! Чтобы максимально упростить процедуру демонтажа, при установке нужно сделать штробу больше, чем диаметр корпуса светильника

Схемы монтажа приборов освещения

Существует немало вариантов размещения светильников на натяжном потолке, но определить наиболее оптимальный из них невозможно. Дело в том, что нужно учитывать несколько факторов, в том числе площадь помещения, особенности расположения оконных проемов и многое другое.

Также необходимо определить, точечные софиты для натяжных потолков будут использоваться в качестве главного источника света или дополнительно вместе с подвесными приборами освещения. Желательно, чтобы решение, как на потолке разместить светильники, принималось совместно с дизайнером по свету.

Если владельцем объекта недвижимости принято решение заниматься данным вопросом лично, он может воспользоваться одним из типовых вариантов установки потолочных приборов.

Наибольшее распространение получила схема расположения лампочек на натяжном потолке, когда они являются дополнительным источником света к люстре, смонтированной по центру. Подобные варианты обеспечивают равномерное освещение всей площади помещения, а в случае необходимости в рабочей зоне создают яркий свет.

Точечные светильники можно использовать в качестве основных приборов, но в таком случае их следует распределять определенным образом – чтобы они не только выглядели красиво, вписывались в дизайн интерьера, но и выполняли свои функции.

В чём особенность точечных светильников

Потолки с точечными светильниками в спальне представляет собой подвесную конструкцию. Между гипсокартоном каркасом используется специальная поливинилхлоридная пленка. Она позволяет скрыть места соединений электрической проводки с осветительной точкой.

Специалисты выделяют несколько схем для подсветки. Предлагаем ознакомиться с преимуществами натяжного полотна в дизайне современной спальни.

Они заключаются в следующем:

• В процессе монтажных работ не понадобится использование строительного оборудования для штробления канавок. Электрическая проводка выполняется по типу навесного монтажа. Для работы используют специальную гофрированную трубу, которая позволяет изолировать электрический провод от контакта с плёнкой. Преимуществом такого способа является возможность перенесения световых точек в другую часть помещения. Помимо этого их можно включить и проверить их работоспособность;
• Глянцевые модели потолков позволяют визуально увеличить расстояние от потолка до пола. Таким образом удается стереть грани в спальном помещении.
• Специалисты выделяют ряд существенных недостатков подобных конструкций в зоне отдыха. Они заключаются в следующем:
• При выборе натяжного потолка в спальне с точечными светильниками необходимо предварительно подготовить схему для расположения световых точек. Дело в том, что после монтажа поливинилхлоридной пленки переносить лампочки невозможно. Для этого понадобится полностью менять план освещения;
• Пленка у натяжного потолка не способна перенести перегревание. Для этого рекомендуют использовать светодиодные модели лампочек. Галогеновые могут спровоцировать деформация декоративного покрытия;
• Большое количество осветительных точек потребует существенных финансовых затрат.

Преимущества и недостатки натяжного потолка с софитами

Использование натяжных потолков с софитами в интерьере помещений становится все более популярным. Причиной этому является большое количество преимуществ, которые получает потребитель:

1. Появление возможности зонирования помещения за счет освещения определенных частей комнаты.
2. Большой выбор светильников по форме, моделям и особенностям освещения.
3. Лампы создают четко направленный рассеянный свет, максимально приближенный к естественному освещению.
4. Возможность использования в любых дизайнерских решениях.
5. Софиты могут визуально расширить пространство. Благодаря небольшим габаритам они выглядят изящно и стильно.

Помимо положительных характеристик, эксперты также выделяют несколько недостатков:

1. Необходимость контролировать мощность осветительных приборов. Если она будет излишне большой, со временем на натяжном потолке могут появиться деформации.
2. Можно установить только в помещениях с высокими потолками. Если в помещении низкие потолки, монтаж невозможен, так как высота будет заметно уменьшена, что создаст определенный дискомфорт.
3. В зависимости от варианта оформления потолочного покрытия нужно подбирать определенные типы светильников. Если не следовать этой рекомендации, в будущем возможны некоторые сложности.
4. Некоторые разновидности софитов довольно дорогостоящие, что делает процесс монтажа более затратным.

Выбираем расцветку

Необыкновенная популярность натяжных пленочных полотен объясняется их исключительной декоративностью. В немалой степени это определяется богатейшей цветовой гаммой изделий.

На фото – красивые натяжные потолки в зале.

Одноцветные полотна

Такой вариант хотя и наиболее прост в исполнении, пользуется немалой популярностью. Современные стили предпочитают при оформлении чистые цвета – нейтральные или контрастные, а пленочное полотно идеально подходит для передачи цвета.

На фото – черный натяжной потолок в зале.

К наиболее популярным решениям относят следующие:

белый глянцевый натяжной потолок, как на фото многочисленных интерьеров – вариант безотказный. Такой цвет зрительно поднимает потолок, глянцевый блеск – расширяет пространство и улучшает освещенность гостиной. Такое решение в одинаковой степени подходит и офисам, и гостиным в квартирах;

На фото – потолочная поверхность белого натяжного полотна с сиреневыми вставками.

• не менее привлекательны пастельные потолки с жемчужным блеском. Такой вариант подходит и для классического стиля, и для многих современных решений;
• черный натяжной потолок в зале – весьма эффектное решение. Глянцевый блеск пленочного полотна выполняет ту же функцию, что и при белом цвете, то есть обеспечивает отличное освещение и зрительно увеличивает комнату. При этом черный цвет не делает помещение мрачным, а наоборот придает ему необыкновенную элегантность. Фото черного натяжного потолка в зале могут служить примером интерьерной моды;
• красный – полотно настолько яркого цвета, как правило, комбинируется с белой гипсокартонной конструкцией. Обязательное условие – глянцевый блеск.

Двухцветные потолки

Многокрасочное решение можно получить только, комбинируя полотна разного цвета. При этом фрагменты пленок разных цветов соединяются методом сварки. Шов очень прочен, и на степени натяжения изделия не сказывается. Двухцветный натяжной потолок в зале практически всегда комбинируется из фрагментов контрастных цветов. Черный и белый, красный и белый – решения для стиля хай-тек, техно, минимализм.

Для модерна лучше выбрать сочетание взаимодополняющих оттенков: красный и желтый, желтый и лимонный, и также менее контрастные комбинации – желтый и зеленый, например.

На фото – двухцветные натяжные потолки в зале.

В классическом интерьере сочетаются цвета близкие и не столь яркие, например, бежевый и сливочный, серебристый и голубой.

На фото – классика натяжных двухуровневых потолков.

Реже, но встречаются модели, где комбинируются полотна 3, 4 и даже 5 цветов. Такое композиции сочетаются с многоуровневыми потолочными конструкциями.

Варианты с рисунком

Пленочное полотно не только воспроизводит любой оттенок, но и любой рисунок – от простых геометрических узоров, до шедевров Мастеров Возрождения и голографических эффектов.

На фото – натяжные потолки с рисунком.

Идей оформления натяжных потолков в зале существует масса:

узорчатая поверхность – такой декор чаще всего встречается на тканевом полотне. Богатый орнаментальный узор с золотом используется в дизайне гостиных в стиле барокко или ампир. Легкий цветочный орнамент прекрасно подходит для прованс или кантри.

На фото – натяжные потолки в зале в цветном исполнении.

рисунок – точнее говоря, условное или абстрактное изображение, например, букет цветов, чашка кофе, затейливая красочная виньетка. Такой декор удобен тем, что позволяет зонировать комнату, так как собственно изображение занимает не весь потолок, а лишь какую-то его часть

Такое смещение от центра позволяет зрительно изменять пропорции гостиной и акцентирует внимание на какой-то ее части

На фото – двойной натяжной потолок в зале.

реалистичное изображение – в этом случае натяжное полотно, а чаще его фрагмент, воспроизводит реальный объект: трава и цветы на лугу, цветущие ветки яблони, небо с облаками. Обычно фрагмент с изображением комбинируют с однотонным полотном.

На фото – интерьер белого зала с двухуровневым натяжным потолком с рисунком.

тематические изображение – часть пейзажа, космическая панорама, натюрморт. Такой вариант отличается красочностью и эффектностью. Также нередко встречается комбинация с однотонным «обрамлением»;

На фото – двухуровневые натяжные потолки шоколадного оттенка и рисунка.

• имитация фрески или картины – такой декор замечательно подходит для гостиных в стиле барокко или ренессанс. Пленочное полотно в этом случае воспроизводит потолочную роспись;
• самый потрясающий вариант в современном стиле – голографическое изображение. Это может быть изображение одного крупного объекта – цветок, например, или воспроизводить мелкие объекты, например, капли воды.

На фото – дизайн натяжного потолка в зале.

Как выбирать софиты

Чтобы грамотно выбрать светильник, требуется учесть потолочную конструкцию (покрытие). Если натяжные потолки сделаны из текстильных полотен, то к нему подойдут лампы, у которых мощность до 35 Вт. Если у вас пленочное покрытие, требуется предотвращать нагревания полотна. Помимо конструкции потолка натяжного типа, требуется учесть функциональное предназначение комнаты. Если анализировать разные фото, софиты для натяжного потолка в кухонном помещении должны создавать по максимуму яркое освещение. Если помещение будет обладать определенными особенностями геометрии (темные углы), подсвечивать «слепые» зоны посредством поворотных спотов.

Варианты и схемы освещения

При помощи накладных или встраиваемых светильников вполне можно осветить все пространство и даже разделить свет на несколько групп – одна будет освещать зону отдыха, а вторая – рабочую и так далее. При этом, можно включать все группы вместе или по отдельности, что очень удобно. Иногда, дизайнеры предлагают установить натяжные потолки с софитами вообще без люстры, как на фото ниже.

Стоит ли использовать такую идею освещения – решать хозяевам дома, но, стоит помнить, что свет обязательно должен присутствовать над рабочими поверхности и все остальное помещение должно быть равномерно освещено. Если такого результата добиться только этими приборами не получается, необходимо установить привычную люстру.

Наиболее популярной и подходящей практически к любому интерьеру является схема, при которой софиты располагаются на натяжном потолке вокруг центральной люстры, как на представленном далее фото. Такое расположение позволит равномерно осветить всю комнату и при этом, использовать встроенное освещение в качестве одного из декоративных элементов.

Схема электропроводки над натяжным потолком для точечных светильников

Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки — параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.

Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.

Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.

Выбор провода для электропроводки над натяжным потолком

Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.

Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!

Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 — 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.

Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.

Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.

Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.

Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.

Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.
