Основные поломки
Штульповое соединение не все считают надежным, удобным. Но в процессе использования возможны такие поломки:
- геометрия петель – отклонения и нарушения можно определить с помощью обычного уровня и исправить регулировкой;
- нарушение функции ручки для открытия – если смазать детали и разобрать замок, можно легко избавиться от такого недостатка;
- недостаточная фиксация в ответных планках – причина скрывается в деформации фиксаторов, расположенных по бокам (исправляют с заменой вертикальных направляющих);
- створка, которая недостаточно плотно прилегает к раме – возникает из-за нарушения геометрии створки, исправляется с помощью смазки и отвертки.
Штульповое окно: особенности и преимущества
Понятие «штульповое окно» появилось в нашем информационном пространстве не так уж и давно, но уже можно сказать, что встречается оно часто. Рассмотрим подробнее эту технологию и ее преимущества.
Что такое штульп?
Конечно, для начала необходимо разобраться с самым непонятным словом в этом словосочетании: штульп – что это такое? Несмотря на всю новизну, сам по себе штульп довольно прост. Он представляет собой механизм фиксации двух створок чего-либо друг с другом. Штульп может использоваться на окнах и дверях. С его помощью можно:
- Избавиться от импоста – центрального вертикального элемента окна;
- Обеспечить открытие обеих створок окна или двери.
Соответственно, штульповое окно – это окно, в котором реализован штульповый механизм фиксации створок. По своим эксплуатационным качествам такое окно напоминает знакомую всем двустворчатую дверь.
Устройство штульпа, как и другой фурнитуры, может несколько отличаться у разных производителей. Однако можно отметить некоторые общие черты:
- Одна из створок, как правило, может открываться в режим проветривания или полностью распахиваться.
- Вторая створка может только распахиваться.
В чем преимущества штульповых окон?
Штульповое окно характеризуется следующими плюсами:
- Экономия внутреннего пространства (створки, в большинстве случаев, открываются наружу).
- Отличный обзор. При открытых створках вам вообще ничего не мешает наслаждаться видами, так как импост отсутствует. Особенно данное преимущество актуально для балконного остекления или для больших панорамных окон.
- Оригинальный внешний вид.
- Возможность изготовления окон любой формы. Более того, данный тип окон лучше подходит для нестандартных решений, нежели окна с обычным вариантом фиксации створок.
- Экономия материалов за счет отсутствия импоста приводит к некоторому снижению стоимости окна.
- Высокая плотность прилегания створок друг к другу исключает сквозняки и прочие аналогичные негативные явления. Этим же объясняется и более высокая звукоизоляция.
- Удобство в обслуживании. За счет возможности открытия обеих створок и отсутствия импоста, у такого окна практически нет недоступных мест. Соответственно, его легко мыть.
- Надежность фиксации. Одна из створок буквально входит в другую и довольно жестко в ней фиксируется, что осложняет взлом.
Недостатки штульповых окон
Минусов у подобной конструкции не так уж и много.
Во-первых, довольно сложный механизм фиксации приводит к нежелательности его самостоятельного регулирования. На обычных окнах одна из створок является жестко интегрированной в конструкцию, в то время как вторая имеет различную регулировочную фурнитуру. Справиться с ней может любой, что упрощает эксплуатацию окон.
Регулировку штульповых окон лучше доверить профессионалам.
Во-вторых, на штульповое окно сложнее установить москитную сетку, особенно если оно открывается наружу. При открытии окна вовнутрь никакой проблемы тут нет – нужную по размерам стеку сделают легко. А вот при открытии окна наружу придется идти на ухищрения. Один из вариантов состоит в использовании внутренней москитной сетки с открывающимися створками.
Что касается претензий к надежности и изоляционным свойствам штульповых окон, то их можно смело отнести к области мифов.
Источник : http://samanka.ru/shtulp-chto-eto-takoe.html
Что такое штульповое окно

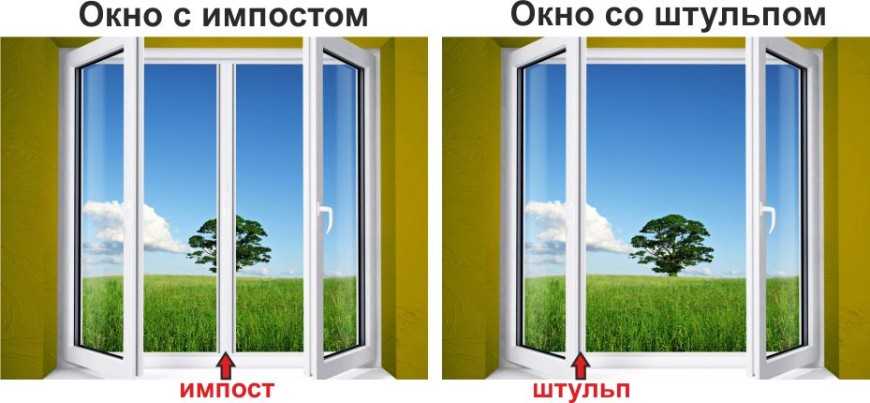

Это конструкция с ложным импостом. Вертикальная перегородка отсутствует. Фиксационная и поворотная фурнитура установлена на створке с внутренней стороны. Фактически, одна створка играет роль импоста, а другая – фиксатора.
Отличительная особенность окна с штульповым притвором в том, что для полного открывания, нужно сначала повернуть ручку и распахнуть первую створку. Затем открыть штульповый фиксатор с помощью рычага, который часто устанавливается снизу конструкции. Но есть модели, где рычаг установлен сверху. Это делается с целью обезопасить окно от проникновения, ведь воры редко когда станут разбирать штульповое окно на запчасти и искать рычаги.
Створка с установленным штульпом может быть только поворотной. Откидные конструкции не предусмотрены, как и пластиковая защита. Такое окно бывает только двухстворчатым. Устанавливается в оконные проемы различных размеров, и по параметрам стеклоблока выбирается оптимальная фурнитура, которая стоит достаточно дорого.
Штульповое соединение — это часть оконной или дверной конструкции, которая предназначена для плотного соединения створок между собой без вертикальной створки (импоста) посередине.
Почему делают штульповые окна?
- Визуальное увеличение полезной площади помещения;
- Есть возможность заносить крупногабаритные предметы, например, диваны или собранную мебель;
- Увеличивается степень освещения комнаты;
- Снижается риск деформации рамы во время взлома.

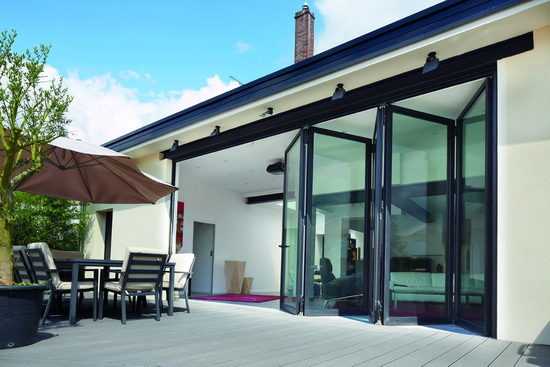

Складные двери на террасу
Конструкции складного типа вобрали в себя все преимущества предыдущих вариантов, представляя собой универсальное решение, подходящее для большинства загородных домов. Складной конструкцией можно оборудовать всю стену с выходом на террасу. Длина направляющей допускает установки вдоль шестиметровых стен. Створки двигаются, а их ширина может доходить до 1 метра. В результате, при полном открытии такой двери, останется много свободного пространства в проеме. Конструкцию можно сложить по аналогии с гармошкой.
Конструкция данного включает следующие элементы:
- Несколько створок (около пяти штук) с высотой не больше 2,4 м;
- Поворотно-откидная рама на крайней створке, с открытием в обратном направлении.
Такая конструкция способствует легкому проветриванию, не прибегая к сдвиганию дверей. Подобную раму устанавливают на обычной балконной двери.
Установка
Монтаж дверей для террасы должны выполнять специалисты, однако установку их можно произвести и самостоятельно. Так, если надо смонтировать раздвижную ПВХ-систему, то верх и низ ее оборудуются профилями, к которым предусмотрено прикрепление монтажных усов. Сплошную раму устанавливают в проём, со всех сторон прикрепляя при помощи саморезов. Раздвижные пластиковые элементы соединяют друг с другом резьбовой стяжкой. При установке пакетов на всю высоту стены для усиления стойки крепят к бетону.
На заключительной стадии установки в отверстие на профиле монтируют заглушки, а расстояние между стеной и дверью заполняют монтажной пеной. Далее крепят направляющие сдвижной системы. При установке полотен раздвижной пластиковой конструкции их надо приложить к верхней направляющей, сопоставить и после этого поставить на нижнюю часть направляющей.
При монтаже алюминиевых систем необходимо запастись специализированным инструментом. До установки проём следует выровнять. Рамы ставят в горизонтальном положении и фиксируют при помощи анкеров. Далее, применив монтажную пену, следует обеспечить герметичность пространства в месте стыка стены с профилем. После сборки основы конструкции приступают к монтажу дверных отсеков и фурнитуры.
Внизу створок располагают два или три ролика, а их торцы снабжаются щеточным уплотнителем, который препятствует появлению в помещении грязи и снижает уровень уличных звуков. После такой подготовки их монтируют в полозья, ставя в верхнюю часть направляющей и опуская на нижнюю. В заключение проверяют соответствие положения полотен по уровню.
На что обращать внимание при подборе террасных дверей
При выборе входной конструкции на террасу должно учитываться ее основное предназначение – защита людей, проживающих в загородном доме, от нежелательного проникания в дом посторонних. Применяя последние технологии, производители дверей смогли создавать надежные крепкие двери, выдерживающие сильное механическое воздействие, удары, даже из стекла. Оснащение надежными замками позволят обеспечить повышенные меры безопасности.
Еще одно важное требование к террасным дверям – сохранение тепла и защита от проникновения холодного воздуха снаружи. Чем суровее климат в месте расположения дома, тем важнее продумать входную конструкцию на террасу
В некоторых случаях допускается использование панорамных дверей в качестве внутренних конструкций.
При подборе конструкции на террасу особые требования выдвигают к освещению – недопустимо создание сильного затенения. Также учитывается возможное размещение комнатных цветов, нуждающихся в большом количестве солнечного света.
Обеспечение освещения, надежной защиты, теплоизоляции – основные параметры, которым должна соответствовать дверь, ведущая на террасу.
Рекомендуется использовать следующие материалы для входных конструкций:
- Сталь. Дверь из нее представлена моделями с массивным профилем и довольно высокой ценой, чем у обычных стальных конструкций;
- Пластик. Более часто подобные входные конструкции называют балконными, снабженными оконным профилем, фурнитурой, петлями.
Для большей экономии выбирают дверь балконного типа, предусматривающую открывание вовнутрь. Оптимальным вариантом станет входная конструкция, оснащенная собственными петлями, стеклопакетами, многозапорниками. Такая модель обеспечить плотное закрытие в холодный сезон, а летом она будет выполнять легкое проветривание, обеспечивать открывание, с герметичным закрытием и сохранностью тепла.
Помните, каким бы ни было оформление дверного проема, выходящего на террасу, важно соблюсти общий стиль помещений и всего дома, органично дополняя его, одновременно обеспечивая надежность и защиту жилого пространства. lKvKOHZjFk8
lKvKOHZjFk8
Немного о штульповых окнах ПВХ
В продаже все чаще можно встретить современные, более функциональные оконные конструкции ПВХ. Выбрать свою модель можно по числу камер, цвету пластикового профиля, способу открывания и особенностям стёкол. В этой небольшой заметке, давайте, поговорим о типах открывания окон. И более подробно затронем штульповую систему открывания. По разновидностям открывания оконные системы ПВХ можно подразделить на две большие группы. К первой группе можно отнести оконные конструкции с поворотным способом открывания, поворотно-откидным, параллельно выставляемым, параллельно-сдвижным и складным.
Ко второй категории относятся окна, у которых система открывания сделана на раздвижной основе. Модели этой группы менее распространены, поскольку для их монтажа приходится делать большие полости в стенах. Это совсем не подходит для российских климатических условий. К этой же категории относятся окна с портальным способом открывания.
Теперь давайте рассмотрим подробнее штульповый механизм открывания окон ПВХ.
Штульп представляет собой механизм для открывающихся сворок пвх окон. Он предназначен для плотного соединения створок. Этот механизм имеет ряд специфических особенностей, перечисленных ниже.
· Этот тип конструкции может предлагаться в нескольких вариантах. К примеру, в зависимости от специфики знания и оконного проема, а также пожеланий заказчика, оконные створки могут оснастить штульпом, как по отдельности, так и обе вместе.
· Штульповая конструкция открывания позволяет освободить оконный проём. Сам штульп по внешнему виду похож на брусок. Он закрепляется на створку и двигается вместе с ней. Для обычного человека даже незаметно, что производится фиксация створок с помощью каких-то механизмов. В результате створки окна открываются по типу «распашонки».
· Штульповая конструкция предполагает наличие дополняющих друг друга профилей на обеих створках оконной конструкции. В закрытом положении они должны входить друг с друга. Одна из створок является основной, и только когда она открыта, можно открыть и остальные.
Основное преимущество штульповой конструкции заключается в освобождении оконного проема. В таких оконных системах перекладины по центру нет. То есть, получается отличное эстетическое решение. В случае такой модели окон вы сможете наслаждаться видом из окна без мешающий центральной рамы. Однако, в первую очередь, окна следует выбирать по другим параметрам. Прежде всего, они должны быть идеальны в техническом плане. А штульповый механизм просто станет отличным дополнением к качественным окнам.
Источник
Особенности конструкции
Штульповое окно может быть только двустворчатым:
- Пассивная часть со штультом (ложным импостом), на которую устанавливается специальная фурнитура. Штульп – это планка, выполняющая ту же функцию, что и импост на стандартной конструкции. Принципиальное конструктивное отличие заключается в том, деталь крепится на створку, а не к раме. Створка с ложным импостом может быть только поворотной;
- Основная рабочая створка выполняется как поворотная или поворотно-откидная с возможностью выставления режима проветривания. На ней располагается запорный механизм и ручка.
В стандартных окнах с импостом створки независимы друг от друга. В штульповых конструкциях они взаимосвязаны и открываются/закрываются в определённой последовательности. Сначала закрывается створка со штульпом, затем на неё внахлёст накладывается основная. Таким образом обеспечивается фиксация и герметичность оконного блока. Чтобы полностью распахнуть окно, сначала нужно открыть основную, а только затем створку со штульпом.
Наклонно-раздвижные двери на террасе
Данные конструкции с остеклением имеют большое сходство с раздвижным типом, однако возможно использование еще одной функции – открытие по отдельности любого из полотен.
Конструкция представлена следующим составом:
- Полотно способно раздвигаться и наклоняться, другое – открывается вовнутрь по аналогии с обычной однопольной конструкцией.
- Подвижное полотно может не только сдвигаться, но и откидываться, фиксируясь в таком положении. Обязательное условие – плотное закрытие второй створки при открытии первой.
- Остекленные участки в данных полотнах меньше по площади. Допускается изготовление створок с ограничением габаритов не более 2,0 х 2,4 м и весом до 180 кг.
Какими бывают двустворчатые балконные двери
Для оформления выхода на балкон существует большое количество вариантов дверей. Они отличаются конструкцией, эксплуатационными характеристиками материала, стоимостью. Чаще всего устанавливают балконные двери, выполненные из пластикового профиля, оригинально совмещая отличную их эстетику и стильность с высокими эксплуатационными характеристиками.
Особенности конструкции
Традиционно балконную дверь устанавливают единым блоком с двумя либо одним окном. Хотя сегодня широкую популярность приобретают выходы на балкон, оформленные отдельно стоящим дверным проемом. С учетом его ширины монтируются одно- либо двустворчатые балконные двери. Двумя створками обустраивают проемы, имеющие ширину более 90 см. В основном это штульповая модель.
Основная створка изготавливается шириной 70-90 см, вторая – перекрывает оставшуюся часть проема. Вспомогательная половинка фиксируется шпингалетом и в основном располагается в закрытом состоянии. Обычно пассивную створку используют в качестве дополнительно источника естественного света.
Штульповые двустворчатые балконные двери устанавливаются без импоста, вследствие чего при их полном распахивании значительно увеличивается световой проем.
Штульповая дверь имеет следующую оригинальную конструкцию. Дополнительная створка фиксируется на шпингалеты верху и внизу. На ней отсутствует ручка.
Поэтому для ее открывания необходимо переместить сувальдный фиксатор. На неактивной створке устанавливают ответную планку замка, в которую прячутся ригель основного замка. На основной половинке двери располагается пластиковая ручка с запирающим механизмом.
Двойные штульповые двери на балкон пользуются большой популярностью в загородных частных домах и коттеджах. Также, дизайнеры очень часто предлагают такие модели в новостройках, где предусмотрены большие просторные балконы. При желании двустворчатую дверь можно установить и в домах старой постройки, установив вместо оконного блока неактивную створку.
Большую популярность среди владельцев балконов и лоджий приобрели двустворчатые двери, оборудованные стеклопакетом на всю высоту. Но при желании можно на одну или обе створку установить пластиковую сэндвич-панель имеющую высоту около 70 см.
Специалисты рекомендуют устанавливать двустворчатые балконные двери с полным остеклением в случаях, когда балкон или лоджия качественно утеплены.
Преимущества двустворчатой двери для лоджии либо балкона
Штульповые двустворчатые балконные двери обладают рядом достоинств:
- Позволяют организовать увеличенный световой проем, вследствие чего помещение будет получать больше естественного света. Это актуально для комнат с недостаточным натуральным освещением, например, они находятся на северной стороне здания либо помещение имеет относительно просторную площадь, а оконный блок установлен небольших размеров.
- Балконная двустворчатая дверь штульпового типа прекрасно дополняет различный интерьер, привнося некую изюминку в стиль. Огромная фактурная и цветовая гамма современного пластика дает возможность подобрать модель под даже самый требовательный вкус хозяина.
- Позволяют значительно увеличить угол обзора, благодаря чему предоставляется возможность более комфортно любоваться своим садом либо живописным окружающим ландшафтом.
- При организации приема пищи в семейном кругу на балконе через двустворчатые двери можно без проблем вынести большой стол.
Очень оригинально смотрятся штульповая дверь на балкон, выполненный в французском стиле.
Источник : http://me-remount.ru/balkon-i-lodzhiya/dveri/dvustvorchatie-balkonnie-dvery.html
Какую дверь выбрать для выхода на террасу?
Дверь на террасу должна быть прозрачной, конструкции рамы не мешать обзору, механизм открывания обязан быть удобным и не занимать много места при распахивании створок, при этом изолировать от внешней среды в случае непогоды. Всем этим требованиям отвечают алюминиевые раздвижные двери. Конструкции этих изделий изящны, практически не пересекают плоскость стекла размером до 2,5 метра, позволяют удерживать достаточно большие дверные полотна весом до 400 кг за счет прочности материала. Раздвижной механизм экономит пространство помещения, прочно удерживает полотно.
Терраса в частном доме или коттедже одновременно имеет выход во двор и во внутренние помещения, как правило, здесь собирается семья в жаркую погоду или, сидя в теплом доме, любуются на заснеженный сад через застекленный проем. Как нельзя лучше этим требованиям отвечают алюминиевые раздвижные двери: при легкости самой конструкции, надежно удерживают огромные стекла весом до 400 кг. Алюминиевые раздвижные двери, установленные на террасе, создадут аналог панорамному остеклению, естественный свет беспрепятственно сможет проникать в помещение.
Такие двери не нуждаются в постоянном уходе, как деревянные, их не надо покрывать защитными средствами, регулярно обновлять покраску, устранять щели от воздействия разницы температурного режима и атмосферной влаги. Срок службы алюминиевых раздвижных конструкций значительно больше 25 лет. Кроме великолепных эксплуатационных качеств, эти двери выглядят интереснее, чем обычные распашные, за счет отхода от традиционных размеров двери. Размер полотна выбирается, исходя из общего дизайна интерьера. Эти двери могут выполняться в размер от пола до потолка, и в ширину от одной боковой стены до другой, что очень выигрышно смотрится в архитектурной композиции и удобно при создании зимнего сада или оранжереи.
Такие двери снабжены роликовым механизмом, который движется по двум направляющим, что прочно удерживает полотно, в отличие от обычных дверных петель, которые со временем под весом двери провисают, нижняя кромка двери начинает задевать покрытие пола и требуется замена петель.
Цена раздвижных дверей зависит от многих составляющих: вид стеклопакета – обычное стекло, противовандальное, энергосберегающее, какие запорные механизмы требуются, каким образом дверь будет открываться – вручную или с пульта управления.
Двупольные дверные конструкции
Особенностью конструкции является горизонтальное разделение дверного полотна, благодаря конструкционному элементу. Его размещение должно быть на уровне рамы окна, т.е. в районе 80 см от пола. Конструкция в результате подразделяется на две независимые части с остеклением.
Горизонтальный элемент оснащается на дверях, белое полотно которых превышает 2,2 метра. Аналогичный показатель для цветного профиля – 2,1 метра.
Данное требование возникает по причине возможного расширения профиля под влиянием быстрого нагрева. Особенно заметно подобное свойство заметно в профилях темного цвета. Конструкция должна быт усилена для защиты двери от деформации, возникающей от нагрева и расширения профилей.
Более всего нуждается в усилении двупольная штульповая дверь – без горизонтального элемента посередине деформация на стыках приведет к опусканию полотна, вызывая трение о короб конструкции, а в конечном счете стекло может треснуть.
Можно ли переделать глухое окно на открывающее в Днепре?
Фабрика окон Открытые Окна изготавливает окна для жителей Днепропетровска и области. Мы выполняем весь спектр услуг по производству, модернизации и обслуживанию металлопластиковых конструкций. Многолетний опыт работы в оконной сфере позволяет качественно и в срок предоставлять наши услуги всем заказчикам. Обращайтесь к нам и Ваши окна приобретут новую жизнь.
Иногда бывает, что люди заказывают окна с поворотными створками для удешевления общей стоимости заказа, но через некоторое время поразмыслив и поэксплуатировав такие окна понимают, что им необходимы поворотно-откидные створки. Если Вы решили самостоятельно заменить поворотную фурнитуру на поворотно-откидную, то необходимо знать:
название производителя оконной фурнитуры, чтобы приобрести только недостающие комплектующие (поворотно-откидной запор , угловой переключатель, поворотно-откидные ножницы, средние запоры, шпингалет и т.д.), тогда как нижняя петлевая группа и верхняя петля на раме останутся прежними и отпадет необходимость устанавливать новые петли по специальным шаблонам;
название профиля и размеры створки по фальцу створки – ширина и высота, т.к. ряд элементов оконной фурнитуры зависит от этих значений;
После того, как Вы приобретете комплектующие для самостоятельной переделки окна, необходимо будет в закрытом положении поворотного окна снять декоративную накладку верхней петли на раме, вынуть штифт из верхней петлевой группы путем надавливания на него сверху и вытягиванием штифта снизу например пассатижами. Если на вашей створке установлен накладной средний прижим, то необходимо будет также снять и с него декоративную накладку и открутить крепеж с рамной части. После этого необходимо перевести ручку в положение открыто, придерживая створку рукой во избежание вываливания от порыва ветра или под собственным весом.
Сняв створку необходимо открутить оконную ручку, положить створку на стол наружной стороной кверху и открутить все элементы на створке за исключением нижней петли на створке. Далее согласно монтажной инструкции (можно получить у продавца фурнитуры) прикрутить в определенной последовательности фурнитуру. Во время установки фурнитуры понадобится обрезать поворотно-откидной запор и поворотно-откидные ножницы под размер окна, это можно будет сделать путем спиливания ножовкой по металлу или УШМ. При закручивании саморезов в профиль ПВХ желательно на шуруповерте установить минимальную силу затягивания во избежание прокручивания самореза в профиле. Саморезы необходимо использовать размером 3,9х25 или 4х25. При установке фурнитуры на створку убедитесь, что все элементы фурнитуры у Вас находятся в своем среднем (центральном) положении, т.к. от этого будет зависеть работоспособность фурнитуры.
После навешивания створки на раму необходимо прикрутить ответные части на раму. При повороте ручки из среднего положения в закрыто цапфы на фурнитуре движутся: для правой створки — по часовой стрелке (вид изнутри), для левой створки — против часовой стрелки (вид также изнутри). Отмечаем на створке карандашом положение цапфы в закрытом положении (все цапфы), потом притворяем створку и переносим метки на раму, теперь будет понятно, куда прикручивать ответные планки.
