Трехскатная крыша: конструкция и монтаж своими руками

Установка металлочерепицы

Монтаж начинают у стены. Положите лист и попросите помощника придержать материал. Кровельщику нужно перейти на соседний скат крыши и пометить метки ровно с досками обрешётки примыкающего СК.

Рекомендация специалистов: при отрезании размеры листа лучше делать в минус. Если на стыках 2-х скатов будут отверстия, то их закрывают коньковыми компонентами кровли.

Как должна проходить установка: нижняя волна упирается о границу капельника, лист лежит на обрешётке без зазоров. По этому алгоритму закройте всю крышу, кроме верхнего конька. Он устанавливается в последнюю очередь после герметизации между стеной сооружения, кровлей.

Состав стропильной системы

Надёжной основой кровли является стропильная система. Это неотъемлемая часть всей кровли, состоящая из множества элементов, связанных с друг другом, благодаря чему в конструкции достигается необходимая прочность и жёсткость.

В основном стропильная система состоит из следующих частей:

1. Мауэрлат — основа всей кровельной системы. Он считается фундаментом кровли, так как является опорой для стропил.
2. Стропильная нога или стропила — скелет нашей крыши. Определяет угол уклона кровли и держит всю кровлю.
3. Прогоны. Они соединяют между собой стропильные доски. Бывают двух видов: коньковые и боковые.
4. Затяжка. Соединяет между собой противоположные стороны мауэрлата и служит для усиления жёсткости.
5. Стойка. Она переносит вес на затяжку, располагается в центре стропильной системы под коньком.
6. Подкосы. Его устанавливают под углом к стропильным ногам, чтобы исключить их прогибание под собственным весом, таким образом усиливая жёсткость.
7. Лежень — часть мауэрлатного бруса, расположенного с внутренней стороны перегородки. На него монтируют центральные стойки для поддержания конька кровли.
8. Обрешётка — завершающая часть стропильной системы. В основном это доски или брусья, которые крепят перпендикулярно к стропилам.

Коническая кровля

Конструкция конической кровли имеет форму конуса. Довольно редкий вид кровли, так как обустройство таких систем производится на домах круглой формы.

Конусообразные крыши могут быть полные и неполные.

Варианты проектирования

Чаще всего конические формы служат украшением. Они не несут функциональной нагрузки. Надо знать диаметр основания конуса, длину ската. При расчетах площади конуса определяется количество необходимых материалов.

Угол уклона

Угол уклона конусообразной кровли рассчитывается по формуле тангенса. При этом необходимо знать высоту конуса и длину стропильной ноги.

Стропильная система

Система каркаса конической крыши является висячей веерного типа. Используют дополнительные элементы: балки, раскосы, обрешетку, дополнительные брусья.

Стропильная система конической крыши

Монтаж

Монтаж производят, укладывая стропильные ноги в виде веера. Опираются они на прогоны, а также кольцевой элемент в вершине. Основанием служит мауэрлат. Далее основа собирается определенным образом с помощью дополнительных элементов.

В качестве кровельного материала рекомендуется вбирать мягкие виды кровли или черепицу в соответствии с особенностями площади покрытия.

Преимущества и недостатки

Противостояние любым погодным явлениям — один из плюсов конусной кровли. Повышенная прочность, оригинальность — несомненное достоинство такого типа кровли.

Сложность монтажа, большой расход материалов, невозможность установить мансарду в связи с отсутствием окон позволяет монтировать такие системы лишь для украшения кровли.

Коническая крыша

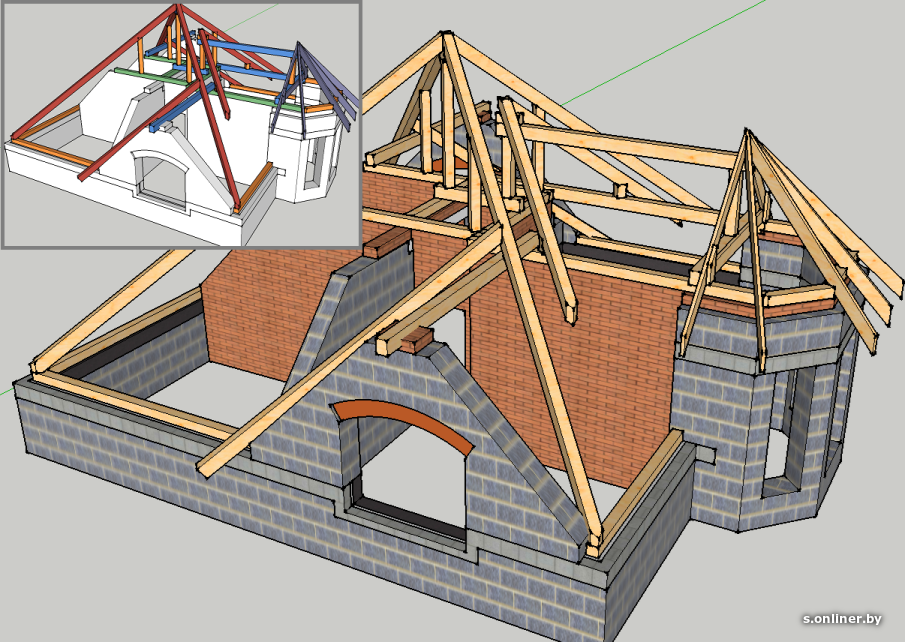

Виды стропильных систем

Трехскатная крыша может быть выполнена с разными системами стропил. Предпочтительный вариант зависит от конструкции здания.

Висячая

Эта система весьма трудна для самостоятельной сборки. Применяют ее, когда отсутствует несущая стена. Ноги стропил ставятся к наружным стенам, из-за чего сильно нагружаются. Для стабилизации конструкции применяют добавочные элементы, выполняющие функцию утяжеления.

Наслонная

Ее обустраивают, если имеется несущая капитальная стена, служащая опорой для ног. Система включает в себя лежень и поддерживающие конек стойки. Для ее монтажа требуется пара внутренних опор. Система надежна и очень устойчива, поэтому часто выбирается при монтаже кровель с тремя скатными плоскостями. Проектировать ее легче, чем висячую. Каркас можно собрать из металла или древесных стройматериалов. В первом случае лучше всего подойдут уголки из стали.

Произведение необходимых расчетов

Первое что нужно сделать перед строительством кровли – это произвести необходимые расчеты. Основная сложность в возведении трехскатной кровли заключается в том, что в одной точке необходимо правильно соединить три элемента – две стропильные балки и конек. Если человек никогда не имел дела со строительством кровли, то произвести расчеты самому будет крайне сложно, поэтому возможно оптимальным решением будет позвать опытного специалиста. Но для людей которые хотят сделать всю работу сами, описана инструкция как произвести расчеты самому.

https://youtube.com/watch?v=VrdvARqPADc

Для того чтобы правильно рассчитать центр конька вальмового ската необходимо измерять длину конька. После этого нужно измерять длину стен. Конек должен располагаться в параллельном отношении к стенам. После чего нужно рассчитать разницу в длине и поделить на два. Таким образом, вы получите результат от краев стен, которые помогут определить центр конька.

Похожую процедуру необходимо выполнить и с поперечными стенами, на которые будет крепиться вальма, или, другими словами, боковой треугольник. Для того чтобы произвести данную работу нужно измерять длину боковых стен и поделить на два. После этого нужно поставить отметку по центру стены. Если работа произведена правильно, то можно устанавливать на кровлю брусья соответственной длины. Важным моментом является то, что брусья необходимо делать с запасом. Обычно брусья делают с запасом около 50 см.

Преимущества и недостатки трехскатной крыши

Устройство трехскатной конструкции крыши можно легко понять из приведенных фото и схем. В ней нет ничего необычного или сверхъестественного, скатная крыша из трех плоскостей. По сути, такая схема может рассматриваться, как половинка классической вальмовой конструкции, с учетом некоторых особенностей трехскатной схемы:

1. Несимметричная конструкция, в которой реализовано два классических ската и одна вальма, приводит к неравномерному нагружению стен и фундамента здания;
2. Аэродинамические нагрузки от потоков воздуха способны легко опрокинуть трехскатную крышу, поэтому при проектировании и постройке подобной схемы необходимо тщательно продумывать правильную ориентацию здания по розе ветров данной местности;
3. В отличие от классической вальмовой крыши, в трехскатном варианте давление от наклонной плоскости вальмы с одной стороны не компенсируется аналогичным по величине усилием с другой стороны. Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.

От большинства указанных недостатков крыши можно избавиться, если использовать классический прием укрепления каркаса крыши с помощью кирпичной стены, называемой брандмауэром. В этом случае основная трехскатная крыша гарантированно получает дополнительную остойчивость, горизонтальная нагрузка на вальму от ветра или снега легко компенсируется жесткой стеной.

Как сделать расчет элементов

Подобное конструкционное решение широко используется на практике. Большинство построек, имеющих трехскатную крышу, выполнены в виде пристроек к каменной коробке основного здания. Такой способ позволяет удачно скомпоновать крышу и кирпичную коробку гаража, выполненного в виде пристройки, дополнительное крыло здания,трехскатную крышу террасы и даже навес над крыльцом.

Важно! Расчет прочности и жесткости элементов трехскатной крыши необходимо проводить только с использованием специализированых программ, в крайнем случае, использовать старый и проверенный Архикад. Размеры и геометрию достаточно просто посчитать по приведенным на схеме формулам из курса школьной математики

Размеры и геометрию достаточно просто посчитать по приведенным на схеме формулам из курса школьной математики.

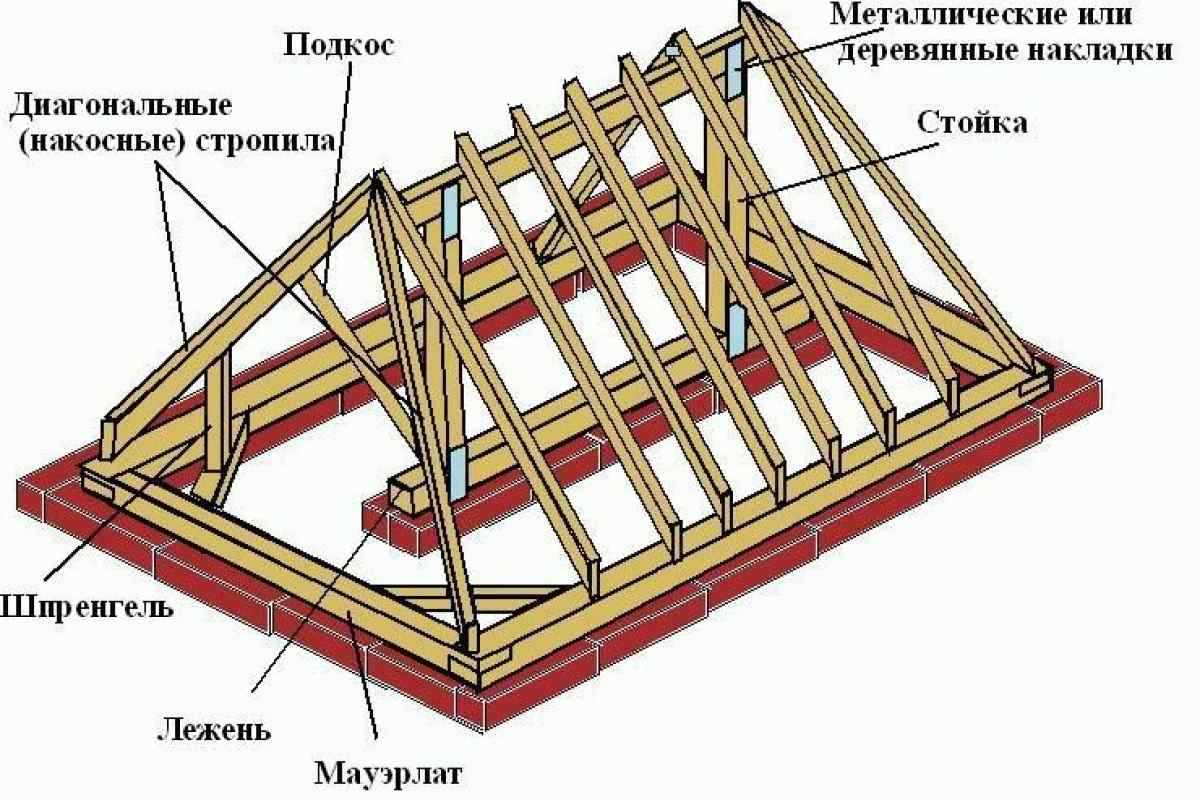

Элементы каркаса треугольной крыши

Так же как и стропильная система вальмовой конструкции, скелет трехскатной крыши выполняется из набора таких элементов:

Мауэрлат . Деревянная обвязка пристройки, которую укладывают на специальные строительные шпильки

При этом важно не забыть простелить слой гидроизоляционного материала под дерево мауэрлата.
Коньковый прогон. Является верхней точкой опоры любой крыши

Именно на коньковый брус опирают стропильные ноги.
Диагональные стропила . Деревянные элементы каркаса, которые монтируют под углом к коньковому брусу. В количестве двух штук, отходящих от конька в виде лучей и упирающихся на мауэрлат, они образуют своеобразный треугольник, основанием которого является дерево мауэрлата по торцевой стене пристройки.
Центральное стропило . Элемент каркаса, который отводят по обеим сторонам конька перпендикулярно его длине. Таких фрагментов должно быть 4 штуки. Причем два из них будут выполнять роль диагональных стропил в задней (торцевой) части крыши, которая упирается в стену дома.
Промежуточные стропила . Устанавливают между центральными с шагом 40-70 см в зависимости от финишного кровельного материала.

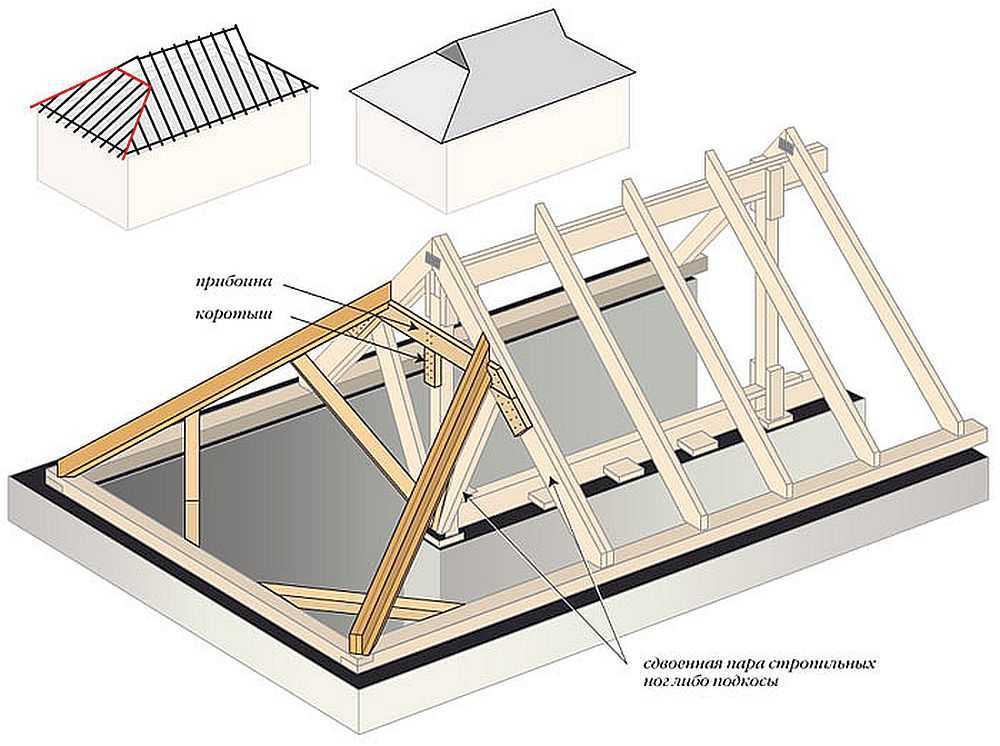

Нарожники (короткие стропила) . Устанавливаются между двумя диагональными стропилами по вальме и между ними же и центральными стропилами по трапециевидной части крыши. То есть, верхний конец таких ног каркаса стыкуют с угловыми стропилами, а нижний — с мауэрлатом. Причем эти ноги должны быть расположены строго параллельно центральным ногам по трапеции, и строго перпендикулярно протяженности мауэрлата по вальме. То есть, чем ближе к углам дома, тем короче будут эти ноги.
Раскосины . Деревянные брусовые элементы, которые используют для усиления жесткости конструкции. Монтируют их под углом по отношению к укрепляемому элементу.
Шпренгель . Деревянный брусовый элемент, который укладывают по внутренним углам мауэрлата для увеличения его жесткости.
Вертикальные стойки . Служат опорами для конькового бруса и упираются в деревянный прогон.

Важно: чтобы все элементы каркаса были максимально жесткими, их нужно усиливать металлическими стальными скобами, уголками и пр. А перед монтажом крыши желательно все деревянные её фрагменты обработать антисептиками и антипиренами

При этом для изготовления всех фрагментов скелета крыши лучше использовать брус или доску влажностью 16-20%. При большей влажности дерево начнет со временем усыхать, что приведет к проседанию конструкции, и её возможному разрушению.

Элементы каркаса треугольной крыши

Так же как и стропильная система вальмовой конструкции, скелет трехскатной крыши выполняется из набора таких элементов:

Мауэрлат . Деревянная обвязка пристройки, которую укладывают на специальные строительные шпильки

При этом важно не забыть простелить слой гидроизоляционного материала под дерево мауэрлата.
Коньковый прогон. Является верхней точкой опоры любой крыши

Именно на коньковый брус опирают стропильные ноги.
Диагональные стропила . Деревянные элементы каркаса, которые монтируют под углом к коньковому брусу. В количестве двух штук, отходящих от конька в виде лучей и упирающихся на мауэрлат, они образуют своеобразный треугольник, основанием которого является дерево мауэрлата по торцевой стене пристройки.
Центральное стропило . Элемент каркаса, который отводят по обеим сторонам конька перпендикулярно его длине. Таких фрагментов должно быть 4 штуки. Причем два из них будут выполнять роль диагональных стропил в задней (торцевой) части крыши, которая упирается в стену дома.
Промежуточные стропила . Устанавливают между центральными с шагом 40-70 см в зависимости от финишного кровельного материала.
Нарожники (короткие стропила) . Устанавливаются между двумя диагональными стропилами по вальме и между ними же и центральными стропилами по трапециевидной части крыши. То есть, верхний конец таких ног каркаса стыкуют с угловыми стропилами, а нижний — с мауэрлатом. Причем эти ноги должны быть расположены строго параллельно центральным ногам по трапеции, и строго перпендикулярно протяженности мауэрлата по вальме. То есть, чем ближе к углам дома, тем короче будут эти ноги.
Раскосины . Деревянные брусовые элементы, которые используют для усиления жесткости конструкции. Монтируют их под углом по отношению к укрепляемому элементу.
Шпренгель . Деревянный брусовый элемент, который укладывают по внутренним углам мауэрлата для увеличения его жесткости.
Вертикальные стойки . Служат опорами для конькового бруса и упираются в деревянный прогон.

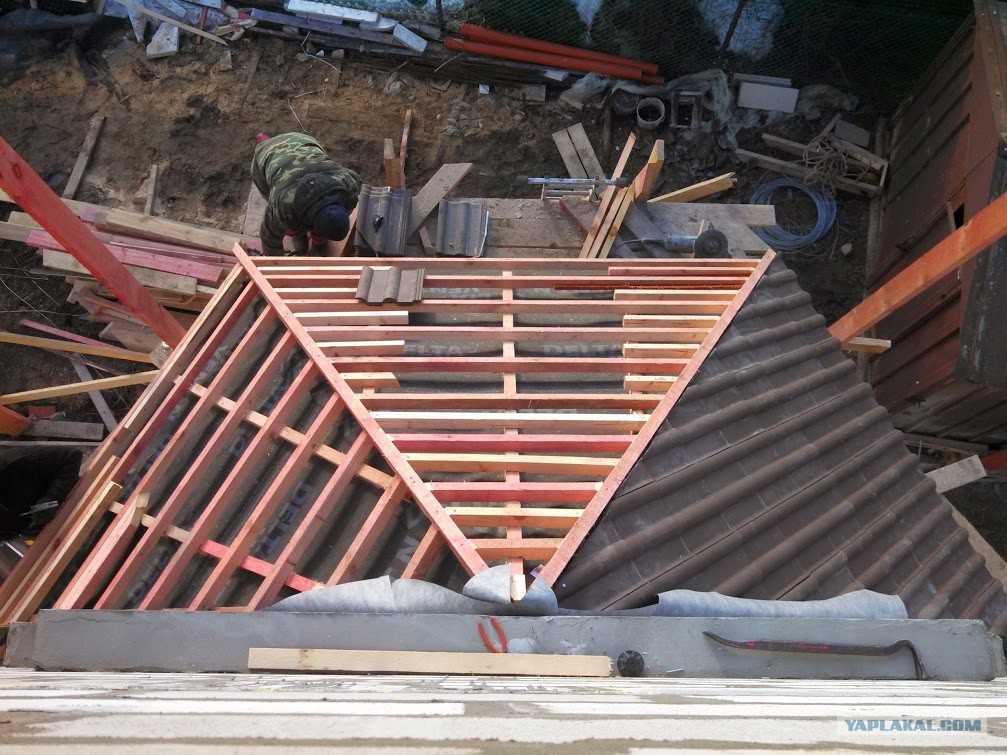

Технология выполнения трехскатной крыши

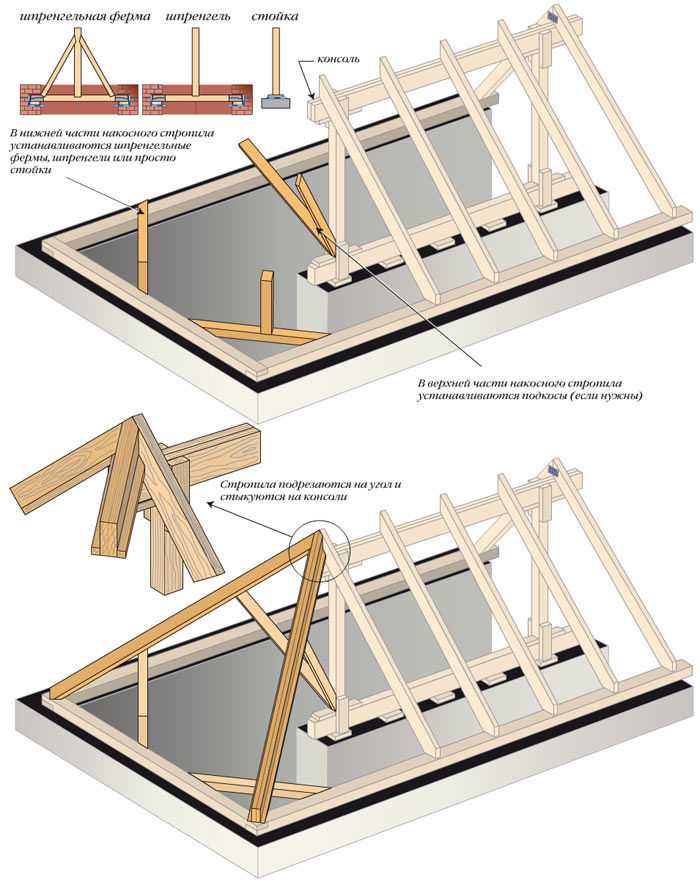

1. Первый шаг в устройстве трехскатной крыши своими руками – укладка мауэрлата. Выбранный брус размечают по длине стен и стыкуют в ее углах строго под углом в 90 градусов, сдвигая его к внутренней стороне стен. К кирпичным стенам мауэрлат крепят с помощью  анкеров, предварительно уложив н стену рулонный гидроизолирующий материал в два слоя. Брус мауэрлата необходимо тщательно обработать антисептиком. На внутренние стены укладывают лежни, так же проложив между стеной и древесиной гидроизоляционное покрытие.

2. Поверх мауэрлата или в специально предназначенные для этого пазы в стенах кладут балки перекрытия из доски 50х200 мм или толще. Доску кладут на торец – это увеличивает ее жесткость на прогиб. Балки укладывают в строгом порядке: сначала крайние, потом по натянутому шнурку промежуточные. Шаг между балками может быть любым в диапазоне от 50 до 120 см, но если вы планируете утеплять потолок с использованием современных материалов, рекомендуется оставлять между ними расстояние 60 см, равное ширине утеплителя. Высоту балок перекрытия регулируют с помощью деревянных подкладок. Для удобства поверх перекрытий можно настелить черновой пол чердака из любых прочных досок – монтаж крыши при этом сильно облегчится,  безопасность проведения работ возрастет.
3. Вертикальные стойки в зависимости от конструкции перекрытий и наличия внутренних перегородок ставят либо на балки перекрытий, либо на лежни, проходящие четко по центру крыши. Балки выполняют из бруса квадратного или прямоугольного сечения. Их устанавливают на место и выравнивают по отвесу, после чего закрепляют в вертикальном положении с помощью временных подпорок и укосин. К лежню или балкам перекрытия стойки крепят с помощью накладок из металла или дерева. Количество стоек на трехскатной крыше должно быть таким, чтобы расстояние между ними не превышало 2 метра. В любом случае, стойку устанавливают у края крыши, образующего вертикальный фронтон, и в месте соединения накосных стропил с коньком.
4. На стойки кладут коньковый брус и крепят его с помощью уголков и накладок, предварительно проверив расстояния до обоих карнизов и до углов вальмового ската. Крыша должна быть абсолютно симметрична.
5. Боковые стропила трехскатной крыши представляют собой наслонные стропила, верхним концом закрепленные на коньковом брусе, а нижним – на мауэрлате и балках перекрытий. Их выполняют по шаблону: доску прикладывают в месте крепления крайней стропильной ноги, размечают на ней запилы, служащие для опоры на коньковый брус. По этому шаблону вырезают необходимое количество стропил и крепят их сначала к коньковому брусу на уголки, а потом, по месту разметив на каждой стропильной ноге нижний запил, и к мауэрлту. Стропильные ноги ставят на мауэрлат рядом с балками перекрытий так, чтобы их можно было стянуть на шпильки – это увеличит жесткость стропильной фермы. Шаг стропил при этом равен шагу балок перекрытия.

6. Боковые стропила усиливают подкосами из досок, установленными на балки перекрытий под углом 45 градусов к горизонту. Толщина подкосов обычно равна толщине балок и стропил – 50 мм. При этом верхнюю часть подкосов крепят к стропилам с помощью шпилек.

7. Накосные стропила размечают по месту: опирают предназначенные для этого доски или брус в стойку и размечают верхний косой запил, выпиливают его, после чего прикладывают к мауэрлату в месте его углового соединения и размечают по месту нижний запил. Закрепляют накосные стропила с помощью уголков и накладок и дополнительно укрепляют нарожниками – подпорками, образующими вальмовый скат и опирающимися нижним концом на мауэрлат, а верхним – на накосные стропила.

8. После установки стропильной системы снимают временные укосины и приступают к выполнению обрешетки. Материал для обрешетки, как и ее шаг, зависит от выбранного кровельного покрытия. Под профнастил и металлочерепицу необходима разреженная обрешетка из доски 25 мм, под ондулин и мягкую кровлю – сплошная из фанеры.

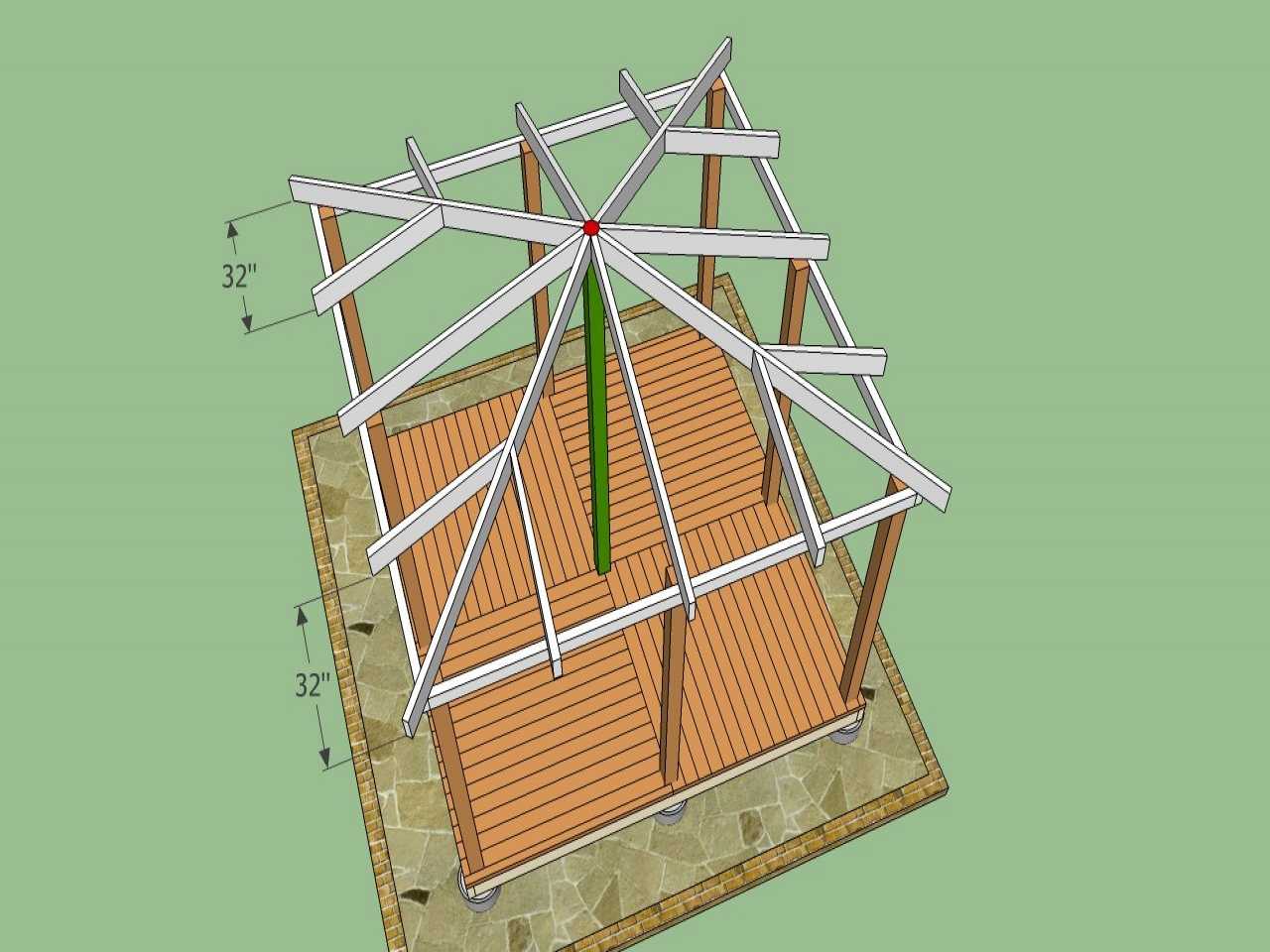

9. Трехскатная крыша может стать украшением не только дома, но и беседки, бани или другого строения. При ориентировании вальмового ската в сторону преобладающей ветровой нагрузки способность крыши противостоять сильным ветрам значительно повышается.

Варианты использования

Такое исполнение не считается универсальным и чаще всего встречается в сложных проектах, совмещающих несколько видов несущих кровельных каркасов. Но при желании кровли с тремя скатами могут эксплуатироваться в качестве самостоятельных, варианты ограничены лишь бюджетом и фантазией владельцев.

Пристройка к дому

Такая кровля хорошо защищает от атмосферных воздействий.

При правильном подходе такая кровля пристройки изначально предусматривается проектом (как минимум – на этапе заложения конструкций для привязки каркаса).

При отсутствии такой возможности скаты удерживаются угловыми закладными или другими, не менее надежными крепежами.

Основное строение

Возможность увеличения числа ровных стен положительно оценивается при возведении домов с мансардами и верхними жилыми этажами, при правильном учете ветровых нагрузок и выборе подходящего ракурса такие крыши всегда уместны.

Способы увеличения устойчивости продумываются заранее, как правило единственный фронтон в таких домах закладывается из прочных материалов (кирпич или блоки), стропильная конструкция по возможности опирается на несущие конструкции дома.

Подбор материала для стропил

Для возведения стропильных систем, скажем, такой конструкции как, двускатная стандартная крыша, как правило, используют, доски сечением 25 на 150мм, что является идеальным размером, постоянно используемым при постройке крыш.

Доски такого типа можно впоследствии разрезать на рейки, которые затем использовать для сооружения обрешетки под кровлю.

Необходимо подобрать, в первую очередь, материал для стропил высокого качества. Лучшим вариантом здесь считается сосна либо лиственница. Материал следует приобретать сухим и обработанным антисептиком для древесины, так как на нем будет лежать вся нагрузка кровельных материалов.

Брус для конька вальмовой крыши вырезают из аналогичного материала, из которого и стропила.

Инструкция по сооружению трехскатной крыши

Применение трехскатной кровельной конструкции при возведении зимнего сада

• После монтажа по периметру стен мауэрлата выполняют разметку центрального прямого отрезка крыши, в пределах которого будут монтироваться вальмовые стропила. Необходимо помнить, что подбор бруса прямоугольного сечения основан на величине нагрузки кровельного покрытия и промежуточных прогонов на стропильную систему.
• По завершению монтажа двускатного участка переходят к сооружению несущей конструкции, формируемой с помощью конькового бруса и стропил. Соединение центрального стропила с коньковым брусом должно производиться с отступом отмеченного от торца дома расстояния.
• На узлах крепления стропил и мауэрлата обязательно предусматривается присутствие горизонтальных вырубок, которые предназначаются для стыковки. С их помощью передается нагрузка на стены и обеспечивается дополнительная надежность соединения. Шаг стропил рассчитывают, руководствуясь высотой крыши и наличием в ней окон, типом обрешетки и утеплителя. Причем данное расстояние должно быть не меньше60 см.
• Разметку центрального стропила начинают с определения центра торцевой стены. По окончанию этого производят установку заготовки запиленного стропила на верхнюю обвязку. Стропило прислоняют к коньковому брусу и очерчивают вертикальный запил. Далее отпиливают коньковый брус и пристыковывают к его торцу центральное стропило. По окончанию стыковки устанавливают  центральное стропило боковой вальмы от центра расположенных по бокам мауэрлатов к коньковому брусу. Установив дополнительные угловые стропила, сформировывают окончательный контур крыши. Нужно не забывать, что прогоны угловых стропил будут длиннее прогонов обычных стропил. При соединении элементов стыки внахлест неприемлемы, так как только стык в упор сможет обеспечить правильную передачу нагрузки.

Устройство трехскатной крыши

Итак, приступим к монтажу трёхскатной крыши. В первую очередь стоит произвести разметку по основанию пола и мауэрлата, чтобы в дальнейшем все элементы каркаса монтировать без смещения. Для проведения измерительных и меточных работ лучше использовать не рулетку, а специальную мерную рейку, сделанную из фанеры. Так погрешностей в разметке будет меньше. Разметку делают в соответствии с имеющимся чертежом. То есть, сначала от центральной оси торцевой стены прокладывают прямую линию, параллельную двум длинным стенам пристройки. На ней отмечают длину конькового бруса. Здесь же на этой линии и параллельно на мауэрлате намечают точки расположения всех стропильных ног. Теперь можно приступать к монтажу каркаса.

• Сначала на уложенный прогон устанавливают две вертикальные стойки, одна из которых будет упираться в стену дома. Ее можно дополнительно прихватить специальными скобами или шпильками.
• На укрепленные раскосинами стойки укладывают коньковый брус.
• От бруса по обе его стороны устанавливают центральные стропила, формируя, таким образом, своеобразные фермы. Ноги лучше стыковать не внахлест, а методом среза бруса под углом и его соединения встык.
• После установки центральных ног монтируют угловые. Их отводят строго к углам пристройки и при этом стыкуют также встык, а не внахлест.
• Здесь же от конька нужно протянуть центральное стропило к основанию вальмы-треугольника.
• И, наконец, остаётся установить все промежуточные и короткие ноги. Их шаг может зависеть от желания мастера сделать в мансардном подкровельном пространстве окно.

Остается обшить получившийся каркас крыши для пристройки к дому обрешеткой, уложить на него кровельный пирог и финишное кровельное покрытие. Теперь крыша с тремя скатами полностью готова.

Покупка материалов для трехскатной крыши

Одним из самых важных моментов при строительстве крыши является выбор качественных строительных материалов. Покупка дешевых и некачественных материалов приводит к тому, что кровля не имеет задуманного внешнего вида или очень быстро его теряет. Поэтому для кровли нельзя покупать слишком дешевых материалов.

Зачастую для строительства стропильной системы используют только хвойные породы дерева. Древесина должна быть высушенная под навесом с влажностью 15-20%. При покупке древесины стоит проверить ее на наличие плесени или гнили. Кроме того, дерево не должно иметь потемнения или других дефектов.

Совет! Ни в коем случае нельзя устанавливать древесину, на которой есть кора. Если пренебречь данным правилом, древесину быстро съедят мелкие жучки, такие как шашель. Такие вредители быстро уничтожать стропильную систему кровли. Поэтому при покупке древесины, в обязательном порядке необходимо небольшим топориком полностью снять всю кору с дерева. Только при этом условии работа действительно получиться качественной.

После покупки древесины, ее нужно покрыть антисептиком. Кроме того, чтобы повысить противопожарные свойства дерева, многие дополнительно обрабатывает ее специальными антипиреновыми жидкостями.

Мауэрлат, а также лежни и стойки делаются из балок сечением 150х150 или 100х100. Балки перекрытия и стропильные балки производятся из досок, толщиной 5 см и шириной от 20 см. Так как накосные стропильные балки несут довольно большую нагрузку, их делают из прямоугольного бруса 100х150.

Одним из основных элементов крыши является обрешетка. Шаг между обрешеткой зависит от выбранного кровельного материала. Например, для профлиста шаг обрешетки составляет 40-50 см. А для мягкой кровли делается сплошная обрешетка, Обычно толщина досок для обрешетки начинается от 20 мм.

Трехскатная крыша дома

• Преимущества и недостатки трехскатной крыши
• Как сделать расчет элементов
• Как строится трехскатная крыша

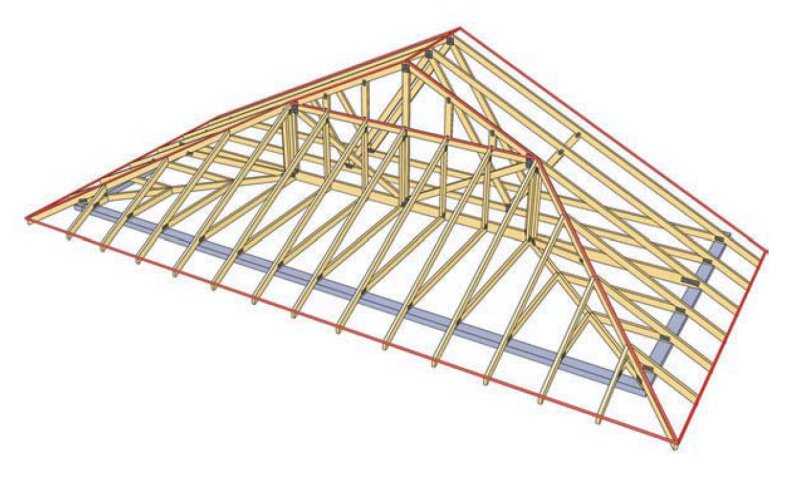

  • Конструкция трехскатного каркаса
  • Сборка трехскатной крыши
  • Кровля для трехскатной крыши
• Заключение

Среди огромного количества реализованных на практике кровельных конструкций трехскатная крыша встречается нечасто и зачастую является результатом компромисса между практичностью и эффектным внешним видом здания. Чаще всего трехскатную крышу используют,как элемент сложного архитектурного решения, в котором переплетаются несколько видов несущих каркасов. Но это не значит, что трехскатные схемы нельзя использовать в качестве самостоятельной крыши дома, и примеров таких построек предостаточно.

Виды стропильных систем в трёхскатных кровлях

Среди огромного разнообразия видов скатных кровель трёхскатную чаще выделяют в строительстве пристроек, веранд, террас, гаражей, зимних садов и прочих сооружений, которые прилегают к основному дому. Рассмотрим основные из них:

• Трёхскатная кровля пристройки к дому очень выгодно смотрится в том случае, если по проекту она соединяется с основной крышей. Отдельно для пристройки делать такую кровлю нецелесообразно, так как она довольно сложна в своём исполнении.
• Очень красиво смотрится трёхскатная кровля на домах с террасой. Сегодня такие дизайнерские решения набирают популярность, так как иметь прекрасное место для отдыха — мечта любого человека.
• Зачастую трёхскатную кровлю можно увидеть на домах с верандой или зимним садом. Особенность этой постройки в том, что одна из стенок может быть застеклена, но сам процесс монтажа крыши ничем не отличается.

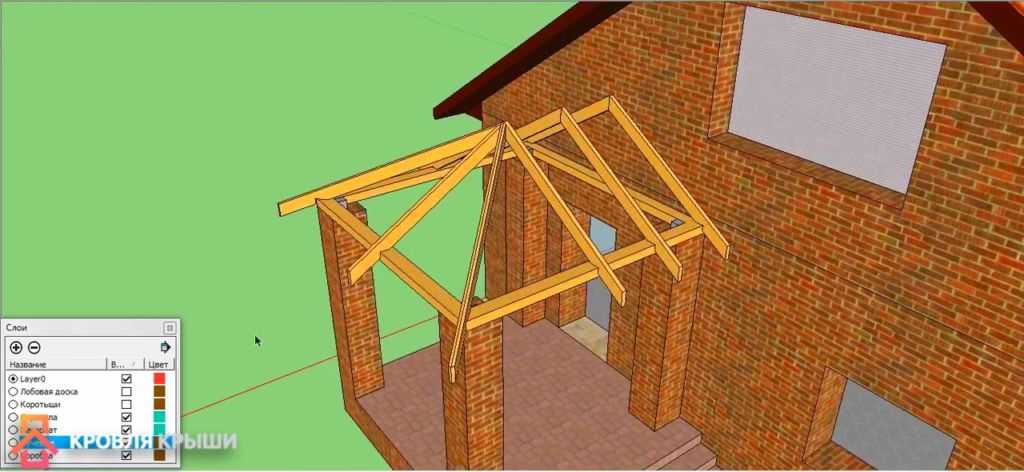

• Заметить трёхскатную кровлю можно и над крыльцом. Хотя навес над крыльцом с трудом можно назвать отдельной кровлей, хозяева домов не редко отдают предпочтение именно этому решению, так как оно позволяет вписать крыльцо в общий вид дома.

Процесс строительства кровли в три ската

Начинается строительство трёхскатной кровли с блочных или кирпичных стен будущего дома, на них устанавливается мауэрлат из бруса 50х100 или 100х100 и закрепляют его скруткой из проволоки или кронштейнами. После него идёт стропильная система, все деревянные элементы следует обработать антисептическими средствами, а также антипиринами.

В ввиду особого сложного стыка конькового узла, где соединяются две стропильной ноги и коньковый прогон, смонтировать её очень сложно, поэтому лучше не экономить на монтаже и доверить это дело специально обученной бригаде монтажников. Потом укладывают утеплитель, если это мансардная кровля, гидроизоляционную плёнку или мембрану, которая крепится внахлёст. Не забываем оставить зазор для вентиляции подкровельного пространства от конденсата.

Как выбрать материал для трехскатной крыши

Для изготовления стропил и обрешетки желательно выбирать хвойный пиломатериал с остаточной влажностью не больше 15-20%. При этом следует проверить его на отсутствие потемнений, а также следов гнили плесени. Можно выбрать уже покрытую антипиренами и антисептиками древесину, или доверить этот этап строительной бригаде в процессе возведения кровли.

Для изготовления мауэрлата, лежней и стоек подойдет брус с сечением 100*100 или 150*150 мм. Стропила и балки перекрытий изготавливают из 50*200 мм. При этом их следует укладвать на торец, что поможет избежать провисания элементов.

Увеличенная нагрузка на накосные стропила требует более применения пиломатериала с повышенными показателями прочности. Специалисты рекомендуют возводить их из бруса 100*150 мм прямоугольного сечения. Также для этого вида стропил подойдут срощенный доски, между которыми можно закрепить обрезки и стянуть их шпильками.

Одним из самых важных элементов трехскатной крыши является обрешетка. Она выполняется из досок толщиной не менее 20 мм, уложенных на стропила параллельно коньковому брусу. Для мягкой кровли обрешетку необходимо выполнить сплошную обрешетки из фанеры.

Выбор кровельного покрытия зависит от предпочтения хозяев, угла наклона крыши, климатических и других условий. Также потребуются гидро- и пароизоляционные материалы и утеплитель.

Расчеты трехскатной крыши

Если вы не знаете, как сделать треугольную стропильную систему, то в первую очередь нужно произвести расчет всех элементов каркаса по длине и толщине, а также высчитать нагрузку на всю стропильную систему. Как правило, расчеты должен вести опытный архитектор, который определит уровень угла скатов и соответственную ветровую или осадочную нагрузку на крышу. Но здесь стоит знать, что основной особенностью такой конструкции является её частичная защита от ветра независимо от углов скатов. А вот уровень снеговой нагрузки стоит учитывать по всем правилам.

Здесь стоит знать, что согласно СНиП, нагрузка снежных осадков на крышу составляет 180 кг/м2. Если же это снежный лежалый наст — то уже 400 кг/м2. То есть, все части стропильной системы должны иметь достаточное сечение для выдержки нагрузки и должны быть усилены раскосинами.

Типы стропильных систем

Первые выбираются при покрытии пристроек квадратной формы, вторые – во всех остальных случаях.

В зависимости от способа крепления стропил различают следующие виды каркаса:

• С висячими ногами, опирающиеся на несущие стены.
• Наслонные, с дополнительными вертикальными опорами, соединяющими коньковый прогон и внутренние капитальные конструкции.

В случае трехскатных крыш второй тип считается более устойчивым и надежным. В частности, именно его рекомендуют выбрать при возведении такой кровли своими силами.

• С деревянными стропилами. Они считаются более доступными и чаще встречаются в частном домостроении.
• С металлическими стропилами. Такую систему выбираются при большой площади трехскатной кровли или усиленных нагрузках и собираются с помощью уголков или аналогичных крепежей.
