Технология укладки шведки

Кирпичная печка для дома должна устанавливаться строго на гидроизоляционном фундаменте. Печь Буслаева весит более 750 кг, поэтому собирать ее прямо на бетонном полу нельзя: со временем поверхность деформируется, что может привести к неполадкам работы печи и даже пожару. Поэтому бетонный фундамент необходимо покрыть гидроизоляционным материалом.

Проекты кирпичных печей предусматривают проникание грунтовых вод в нижние слои фундамента, отчего кирпич начнет сыреть и со временем разрушится. Поэтому лучше защитить конструкцию рубероидом или толем. Уже непосредственно после работ по гидроизоляции начинается разметка и порядовка.

Первый ряд

Первый ряд выполняется сплошной кладкой, причем внешний ряд выкладывается только цельными кирпичами

Очень важно проконтролировать их целостность и прочность — этот момент может сыграть решающую роль при эксплуатации печей. Внутри можно использовать и половинки — главное, чтобы не осталось толстых щелей, и сохранилась герметичность

Второй ряд

Аналогичная кирпичная кладка, но на этот раз требуется установка поддувальной дверцы, которая будет расположена под топливником. Топливник – пространство печи, в котором происходит сгорание.

Третий и четвертый ряд

Третий ряд укладывается в полкирпича с обязательным сохранением проемов для установки поддувала и отделения чистки (120х120 мм). Четвертый собирается по тому же принципу.

Но с этого момента необходимо начать формировать поддувальную камеру размером 200х300 мм. Обычно она располагается в левой и задней части печи.

На этом уровне нужно вмонтировать колосниковую решетку. Она устанавливается в специальные проемы, которые проделываются в кирпичах. По периметру решетки следует оставить температурный зазор в 10 мм и опустить к решетке в пределах 20-30 градусов наклона. Затем монтируется топочная дверца печи.

С шестого по девятый ряд

Здесь начинается выкладка духового шкафа. Кирпичи укладываются на ребро по всей площади печки. Вокруг духового шкафа фиксируются стальные листы для защиты от прогорания. С седьмого по девятый ряд формируется увеличение ширины канала, который проложен у задней стенки справа. Поверх духовки укладывается глиняная смесь. Духовка и топочная дверца закрепляются в конструкции.

Десятый ряд

Монтируется варочная поверхность и расширяется канал с постепенным закруглением углов. При помощи уровня необходимо проверить, чтобы чугунная плита лежала горизонтально, без отклонений.

Пространство между плитой и стеной печки закладывается.

Одиннадцатый ряд

Формируются две кирпичные стенки в четверть, и проводится их кладка. Здесь же происходит выкладка чистки и установка дверцы варочной камеры. При помощи прочного листа стали создаются балки для перегородок газохода. Из них образуются каналы 160х200 мм.

Двенадцатый ряд

Из полосовой и угловой стали возводятся опорные балки для кирпичного свода, после чего создается приточная вентиляция в виде канала 150х100 мм. Здесь же формируются кирпичные печурки.

Кирпич стачивается в конусообразную форму для сужения вентиляционного канала, а малую печурку необходимо перекрыть стальным листом.

Тринадцатый ряд

Снаружи дымохода (в передней части) закладывается чистка, и устанавливаются навесные перегородки. Сама кладка осуществляется в полкирпича, монтируется задвижка и карниз. При этом необходимо сохранять отступы в 30 мм с каждой стороны. Над каналами кладка также стачивается в конус.

Четырнадцатый ряд

Отступы увеличиваются еще на 30 мм, после чего можно продолжать формирование карниза. Над большой печуркой необходимо установить металлические уголки и полосу, которые перекроют малую печурку.

Далее делается перекрытие, устанавливаются задвижки, монтируется вентиляционный канал у печного портала. Остается только монтировать дымовую трубу с распушкой.

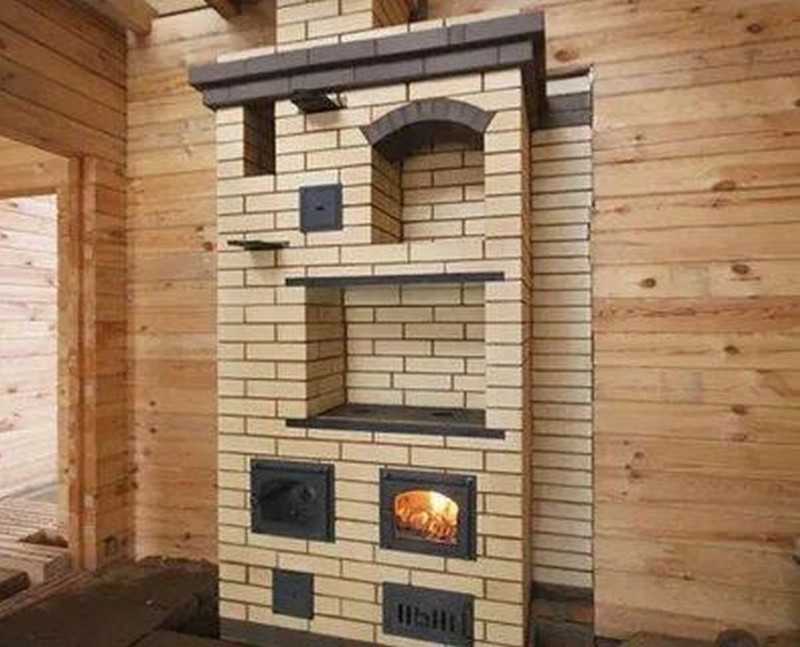

ТОП 7 — кирпичная отопительная печь-плита «шведка»

Кирпичная печь-плита «Шведка» служит, как отличным источником обеспечения тепла, так и комфортным местом для готовки. Эта печь, с плитой из кирпича, занимает в доме небольшое пространство. Печь необходимо будет поставить на монолитный бетонный фундамент. Для создания такого фундамента потребуются такие материалы как цемент, песок, гравий(щебень) и вода. Для самой печки понадобится кирпич глиняный и кирпич огнеупорный. Также потребуются металлический лист, решетка колосниковая, задвижка с отверстием, дверца поддувальная, дверца прочистная, дверца топочная, плита, духовой шкаф. Ниже будут представлены 7 наиболее интересных вариантов печь-плиты «Шведка». Печь-плита «Шведка» является хорошим решением для дома: можно и приготовить еду и в тепле провести время. Существует много интересных вариантов, каждому подойдет свой.

Стадная печь-плита «Шведка» имеет плиту под навесом, снизу которой расположен духовой шкаф.

Если сделать плиту из декоративных кирпичей, то получим красивый результат.

Навес можно сделать любой формы.

Также можно добавить полку для хранения.

Можно сделать отдельное пространство для хранения посуды с едой.

Можно встроить печь в стену, таким образом, получится, что она занимает меньше места и гармонично смотрится. Главное, не забыть про пожарную безопасность.

Примерная схема печи плиты из кирпича.

Читать полностью (ссылка)

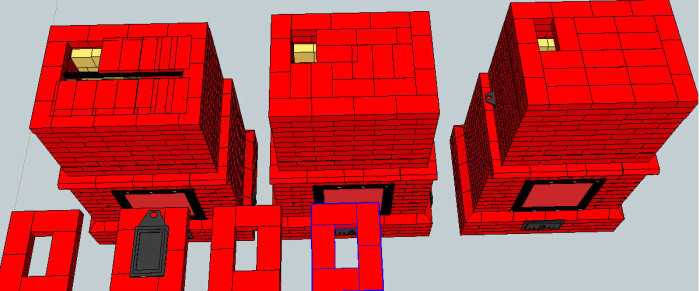

Схема кладки печи для дома

Схема кладки печи для дома, это первое что потребуется человеку, решившему обустроить в своем жилище отопление при помощи печи. В этом материале мы рассмотрим какие схемы кладки домашних кирпичных печей существуют, в чем их особенности и различия.

Кладку каменной печки можно осуществлять следующими способами:

При обустройстве печки по первому способу, штукатурка печи не требуется, поскольку заполнение всех швов осуществляется раствором. Толщина стенок печи предопределяет способ, с которым укладываются кирпичи. Стенки выкладывают толщиной одного кирпича, и половины кирпича. Иногда, можно встретить кладку в 3,4 кирпича. Для работ по обустройству печи обязательно нужно пользоваться печным кирпичом. Его еще называют «красный кирпич», полнотелый. Ни при каких обстоятельствах не пользуйтесь кирпичами, которые были взяты от какого-нибудь разобранного строения, керамзитоблоками или щелевыми кирпичами.

Укладка первого ряда производится просто кирпичем, не пользуясь раствором. Кирпич равняют, определяют переднюю стенку, места, в которых будут располагаться все дверцы. Эти операции можно назвать последней «прикидкой». Когда данные действия будут произведены, кирпичи ложатся с раствором.

После этого, начинают укладывать углы. Следующий этап, по советам специалистов – это обустройство контура всей печки. Пользуясь отвесами, от потолка к к углам печки протягивается бечевка. При помощи этих вертикальных линий, вы легко сможете ориентироваться во время работ.

Учитывая модель выбранной вами печки, следует определить области, в которых будут располагаться: поддувало, топочная камера, зольник. Дверцу под поддувало устанавливают тогда, когда выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.

После этого, идет обустройство топки. Каждая дверца прикрепляется обожженной проволокой. Когда вы дойдете до выкладки свода, нужно будет произвести подпил кирпичей. Потребуется расчет, призванный обеспечить хорошую стыковку кирпичей между собой. Укладку свода начинают после того, как будет выложен второй ряд кирпича после дверци топки.

Для облицовки камеры сгорания пользуются специальным огнеупорным кирпичом. Поскольку облицовочный кирпич и кирпич кладки обладают разными температурными характеристиками, то монтаж облицовки к самой печи не должен быть выполнен жестко. Во время монтажа трубы дымохода, следует позаботиться о обустройстве специальной задвижки, регулировка которой должна производиться плавно и без труда.

Выбор проекта для дачи

Выбор модели камина зависит от ваших личных предпочтений и размеров помещения. Для просторных комнат строят печи, которые имеют сечение треугольника. Трехсторонние приборы декоративны, но хуже отапливают помещение.

Фото 1. Угловая дачная печь с камином треугольного сечения отлично поместится даже в небольшой комнате.

Для компактных коттеджей подойдут прямоугольные конструкции. Если для вас важна экономия топлива, а красота отступает на второй план, присмотритесь к устройствам длительного горения. Привыкли любоваться огнем, готовить еду в печи или на варочной поверхности? Тогда остановитесь на печах-каминах.

Материалы и инструменты

Для постройки домашнего очага необходим красный гладкий керамический кирпич для отделки и внутренних поверхностей дымохода. Саму топочную камеру выкладывают огнеупорными марками кирпича.

Дверки, поддувала, колосники, дымоходные задвижки выполняют из чугуна. Стальной проволокой, уголками и стальными полосами крепятся дверки и фасонины.

Кирпич в рядах кладут на специальную печную смесь или глину с песком. Для изоляции используют асбест или жаростойкую минеральную вату.

Для опалубки и постройки фундамента покупают доски, металлическую арматуру, песок, цемент, гравий.

Подсчитав количество кирпичей в порядовке, определяем необходимый объем строительного материала. При покупке добавляют 10% для запаса.

Важно! Качество кирпича проверяют по его звучанию. Правильный огнеупорный материал звенит, выдает чистый тон

Пережженный или недопеченный дает глухой звук при постукивании.

Необходим набор строительного инструмента:

• отвес или уровень;
• кельмы нескольких размеров;
• посуда для заколачивания раствора;
• болгарка.

Угловые кирпичные печи-камины

Главное отличие, которым обладают такие угловые дровяные печи для дачи, это их неповторимый вид. Несмотря на то, что им требуется обустройство фундамента, они пользуются популярностью у владельцев загородных домиков не одно десятилетие. Для многих хозяев дач кирпичный камин с горящими дровами олицетворяет уют.

Такие печи камины угловые для дома имеют достоинства:

1. Значительная теплоемкость позволяет продолжительное время обеспечивать в помещении комфорт.
2. Безопасность при прикосновении.
3. Наличие большого выбора вариантов оформления дает возможность вписать конструкцию в различный интерьер.
4. Долговечность.
5. Возможность выстроить агрегат любых размеров.

Камин дровяной угловой для дачи с функциями печи, спроектированный В. Григорьевым, можно построить самостоятельно, если использовать имеющуюся схему-порядовку и владеть основными навыками кладки.

Методика каминной кладки

Любые печи и камины ложатся с соблюдением конкретных требований, выделяющихся от технологии строительства обыкновенных кирпичных стен. Правила такие:

1. Каждый ряд углового камина в первую очередь складывайте словно конструктор, без использования раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
2. Перед нанесением раствора погружайте поризованный керамический камень в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Жаростойкий камень замачивать не потребуется, можно протереть поверхности от пыли.
3. Для закрепления поризованных керамических камней применяйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не стоит связывать шамотную кладку с обыкновенной.
4. После того как произошла установка кирпич позволяется пристукивать, а двигать в горизонтальном положении очень нежелательно. Выдавливаемый по обоим бокам раствор удаляйте кельмой.
5. Строго выдерживайте горизонталь при укладывании каждого ряда. Для этого используйте шнур и пузырьковый уровень.
6. Не нужно допустить отклонений от вертикали, регулярно проверяя стены при помощи отвеса и того же уровня.

Совет. Правильно и быстро колоть кирпичи под разными углами умеют квалифицированные печники. Вам же рекомендуется нарезать камни угловой шлифмашиной по намеченным карандашиком линиям.

Чтобы на стенках внутри углового камина оседало поменьше сажи, поверхности нужно по макимуму поровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стены внутри влажно тряпочкой и подобным образом замазывают швы. Ключевые приемы работ связанных с кладкой показаны в видеосюжете:

Первая растопка делается спустя 2—3 дня, когда раствор целиком просохнет. Благодаря сырости в дымоотводе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.

https://youtube.com/watch?v=0z_Xjnd040A

https://youtube.com/watch?v=IMNsm39DF2k

Круглая печь: отличительные характеристики и инструкции по укладке

Такая конструкция прекрасно сохраняет тепло, которое накапливается преимущественно в верхней части. Кроме того, она очень быстро растапливается и начинает отдавать тепло в помещение. Конструкция не занимает много места. Она отличается небольшими размерами и, как правило, встраивается в стену. Круглая печь не дымит и хорошо растапливается в любую погоду, отличается долговечностью и практичностью – не прихотлива в уходе, не требует дополнительной облицовки, и выглядит достаточно эстетично. При желании кожух можно покрасить специальной жаростойкой краской и покрыть лаком.

Монтаж круглой печи довольно сложен. В процессе, главное, неукоснительно следовать четкой инструкции и соблюдать все правила безопасности.

Для начала укладывает фундамент, на который устанавливается цокольная часть по следующему алгоритму:

на фундаменте чертится круг диаметром более ста см, по окружности которого выкладывается первый ряд кирпичей; кирпичи должны быть аккуратно разбиты надвое;

• кладка второго ряда осуществляется с помощью целых кирпичей, стороны которых обтесываются определенным образом;
• возведение цоколя заканчивается третьим рядом, на который надевается первое металлическое кольцо;

далее возводится основная часть печи, кирпичи ставятся вертикально и скрепляются раствором;

по ходу кладки стенки скрепляются кожухом и кольцами; количество колец зависит от высоты конструкции;
затем устанавливаются дверки, для монтажа которых очень важно не забыть вырезать отверстия в кожухном листе;
завершающим этапом является кладка верхних рядов и создание выводящей трубы. Вывод

Вывод

Сравнивая эти два типа печных конструкций можно сделать вывод. Круглая обеспечит быстрый и эффективный прогрев воздуха в помещении, угловая печь более придется по вкусу тем, для кого в приоритете эстетическая составляющая.

В целом же, печи из кирпича сегодня продолжают занимать лидирующие позиции и остаются наиболее эффективным вариантом отопления жилых помещений. Главное, хорошо продумать систему отопления и определиться с выбором наиболее подходящего типа конструкции для вашего дома или дачи. Но в первую очередь проконсультируйтесь с мастером печником.

Особенности

Печь для дачи является необходимым атрибутом современного загородного отдыха, используемым для отопления помещений и приготовления пищи.

Печь с камином из кирпича имеет ряд важных особенностей, которые необходимо учитывать при планировке помещения, в котором она будет размещена. В первую очередь необходимо позаботиться о прочном монолитном фундаменте для ее установки. Печь имеет внушительную массу, поэтому пренебрегать этим правилом не стоит и определять ее расположение лучше еще на стадии проектирования дома.

Важной особенностью печи с камином является наличие двух топок и дымоходов, которые можно использовать независимо друг от друга. Открытая каминная топка быстро нагревает помещение, а печь удерживает накопленное тепло. Конструкция предусматривает длинные дымовые каналы, что позволяет сократить расход топлива

Конструкция предусматривает длинные дымовые каналы, что позволяет сократить расход топлива.

В деревянном доме следует уделить особое внимание расположению печи и материалам для кладки, чтобы обеспечить наименьшую возможность возникновения пожароопасности в частном доме

Устройство и размеры очага

Конструктивно аналогичные камины, чей пример показан на фото, сходственны обычным «собратьям» пристенного типа. Очаг состоит из открытого топливника без зольной камеры, конического дымосборника с каминным зубом и прямой трубы для дымохода. Разница — в форме треугольника поперечного сечения, затрудняющей процесс постройки.

Рабочий принцип треугольного камина остается прежним: дрова сжигаются на подовой части открытой камеры сгорания, продукты горения убираются через дымотвод, изображенный ниже на схеме. Долю тепла останавливает каминный зуб (в общем около 20%), остальное уходит одновременно с дымом за счёт естественной тяги, возникающей в вертикальном канале.

Чтобы очаг исправно служил тепловым источником, следует выбрать размеры строения под объем комнаты и взять во внимание ряд факторов:

1. Величина топочного проема определяется как 1/50 от площади помещения (в большинстве случаев камин располагается в зоне для приема гостей). Высота портала выполняется ориентировочно в два раза больше самой большой глубины топливной камеры.
2. При слабой тяге дым станет попадать в комнату, а излишек приводит к очень высоким потерям тепла, тем более когда камин не горит. Благодаря этому подходящее сечение дымоотвода принимается в размере 1/9 от площади топочной ниши.
3. Для правильной работы печи-камина главное организовать воздушный приток в комнату для гостей, иначе тяга в трубе ухудшится.
4. Пылающие дрова нередко «выстреливают» частичками жара через фронтальный проем. Чтобы не было пожара на пол перед очагом ложится предтопочный металлический лист.
5. Если сооружение прилегает к поверхности стен дома из дерева, то горючие поверхности следует защить кровельной оцинкованной сталью.

Облегчить вам расчеты поможет таблица, где указаны размеры портала и сечение канала дымохода каминов угловых камиинов в зависимости от размеров и комнатного объема.

Строительство кирпичного очага в личном доме либо на дачном участке рекомендуем рассмотреть на примере традиционного камина «Аннушка», показанного на фото. Проект рассчитывается на обогрев гостевой площадью 18—20 м? с классическими потолками, сечение топочного проема – 70 х 50 см (ширина х высота).

Совет. В квартире выстроить увесистое сооружение из кирпича с дымоотводом не выйдет. В иных наших статьях рассмотрено 2 других варианта: включить в дизайн фальшь-камин из коробки из картона либо выполнить декоративный очаг с электрической имитацией пламени и обшить гипсом.

Очень часто в жилых домах реализовывается самый простой способ строительства кирпичного очага с применением чугунной каминной камеры сгорания. Как это выполняется, детально рассказано на видео:

Преимущества печи-малютки

Среди основных достоинств отмечают следующее:

1. Простейшая конструкция позволяет самостоятельно возвести печь даже непрофессионалу.
2. Устройство занимает площадь всего 0,4 м². Благодаря таким габаритам этот отопительный прибор пользуется популярностью в дачных домах.
3. Мощный фундамент не требуется, поскольку вес конструкции невелик.
4. Экономичность печи позволяет не делать больших запасов дров. К тому же ее можно топить и другими видами топлива: углем, торфом, антрацитом.
5. Устройство не содержит обогревательных каналов. Их функции выполняет топливный колпак.
6. Может отопить комнату площадью до 35 м². В весенний и осенний периоды для обогрева помещения будет достаточно одной топки, а в зимний – две.
7. Конструкцию можно установить в простенок, тем самым обеспечивая экономию места и равномерный прогрев двух комнат.

Расчет материала

Подсчет нужного количества кирпичей проводится в точном согласии с чертежами камина и порядовки кладки. Такие схемы разрабатываются заранее, и при производстве работ необходимо их неукоснительное соблюдение.

При подсчете количества штук половинки и трехчетверки, указанные в схеме, считаются за целый кирпич. Полученное количество умножают на показатель 1,2 для учета брака и повреждения при перевозке.

Швы исполняют не больше 3 мм, подобная укладка просит ведра раствора на 100 кирпичей.

Намывной песок применяют для приготовления раствора для кладки для камеры сгорания, свода и нижнего отдела трубы. Для строительства остальных частей камина разрешается применение речного и морского песка.

Перед закладкой в раствор песок в первую очередь просеивается через сетку с дырочками не больше 3 см и промывается под водным напором через сито из мешковины.

Для ответственных мест камина подобных, которые греются до больших температур, применяют жаростойкий материал. Остальная укладка просит использования простого керамического глиняного кирпича.

Если имеется арочный свод, для него приобретают клинчатый кирпич, который разрешается выполнить своими руками из огнеупорного кирпича, обточив его до необходимой формы.

Для кладки каминов из кирпича не используют белый кирпич из-за его специфики вбирать влагу.

Не рекомендуется ложить кирпич пережженный темно-коричневого цвета или недостаточно обработанный бледно-розового цвета. Разрешается его использование во время строительства штучного фундамента и начального ряда камина не больше 20% от всего количества.

Для кладки части для топки и трубы используют глинистый раствор, он считается родственным составу кирпича и становится шире одновременно с ним в одном режиме. Добавление песка в раствор выполняется в зависимости от проведенного проверки глины на жирность.

Для кладки основания, боковых поверхностей, низа камина применяют раствор с добавкой цемента в расчете 1 кг на ведро раствора.

Глину замачивают в водной массе до полного промокания на протяжении семи дней, из дня в день перемешивая ее. После чего добавляют песок и замешивают раствор для кладки собственными руками.

Разрешается использование современных сухих приготовленных смесей для кладки кирпичом печей, которые просто размешивается с водой. Описание параметров разных сухих смесей, их назначение и фото внешний вид упаковки можно отыскать в магазинных каталогах.

Основные этапы строительства

Считается, что возвести камин или печь может только профессиональный печник с богатым опытом, который свою жизнь посвятил любимому ремеслу. Этот факт нельзя отрицать, так как знания и опыт являются бесценными помощниками в любом деле. Но утверждать, что самостоятельно нельзя построить печь, нельзя. При определенных навыках можно получить вполне качественный результат.

Пошаговые действия, которые необходимо выполнять, чтобы возвести конструкцию самостоятельно, собраны в единый проект. Им может воспользоваться любой желающий. Профессиональный мастер по заказу может составить персональный проект, по которому вы сами будете производить работы.

Грандиозная кирпичная постройка

• Строительство фундамента. Надежное основание – отличительный признак любого кирпичного строения. Не является исключением и печь-камин.
• Приготовление раствора. Этот этап похож на обряд. Профессионалы хранят секреты, ведь раствор, которым производится выкладка рядов, делается из глины, а ее нужно суметь правильно подобрать. Новичкам сразу рекомендовано пользоваться покупными средствами. Претендующие на уровень мастера могут попробовать познать все таинства этого обряда.
• Строительство топки, каналов, зольника, дымосборника, дымового зуба. Все возможные схемы представлены в готовых проектах. Кладка производится порядно, с формированием основных составляющих элементов.
• Возведение дымохода. После каналов дымоход печи сильно напоминает аналогичную конструкцию классического камина. Габариты и основные параметры зависят от выбранной модели, геометрии дома, высоты крыши, место выведения трубы наружу. Варианты расчетов предоставлены для каждого персонально.
• Сушка печи. Если построенную печь затопить, то можно навсегда с ней попрощаться. Влага из раствора выходит постепенно, на это тратится длительное время, зато раствор сохраняет свою целостность. Поспешное применение в виде растопки приводит к образованию такого большого количества трещин в растворе, что заделать их нет никакой возможности.

Надо признать, что существуют современные, более производительные и простые отопительные системы, но истинные ценители классики еще долго будут проявлять интерес к кирпичным конструкциям. Самое главное, чтобы не прекращался процесс передачи опыта от старшего поколения к более молодому поколению.

Технология возведения печи-камина для дачи

Когда сооружается угловая печь камин — печь авторства В. Григорьева, она имеет две топки – печную и каминную, которые располагаются в разных плоскостях. Первая из них находится на одной из боковых поверхностей агрегата и обращена по направлению к кухонному отсеку или смежному помещению, а вторая – к центру комнаты.

Такое конструкционное устройство позволяет наблюдать за огнем в печи из разных точек окружающего пространства, при этом варочная поверхность незаметна. Можно пользоваться как каждой топкой в отдельности, так и обоими одновременно. Дымовые газы из них выводятся через единый дымоход.

Потребуются следующие материалы и печные элементы:

• кирпич красный и шамотный;
• стальные листы, уголок и полоса;
• песок и глина;
• дверки – поддувальная, топочная и прочистная;
• задвижки – печная и каминная;
• плита однокомфорочная;
• шкаф духовой.

Заложение фундамента

Основание углового камина должно выступать за пределы сооружения на 5 см в каждую сторону, столько же необходимо отступить от фундаментной ленты жилого здания

Обратите внимание: габариты очага по проекту составляют 89 х 89 х 126 см, а размеры первого сплошного ряда – 1020 х 1020 мм

Основание дровяного камина закладывается согласно пошаговой инструкции:

1. Выройте яму величиной 1120 х 1120 мм, дойдя до плотных слоев грунта. Глубина зависит от региона проживания (минимум – 50 см). Насыпьте песка и утрамбуйте, чтобы получилась подушка высотой 100 мм.
2. До уровня земли котлован наполните бутовым камнем, залив полости жидким раствором глины либо цемента.
3. Установите вокруг ямы деревянную опалубку. Верхние грани досок должны выйти на уровень чистого пола.
4. Свяжите арматурную сетку с ячейками 10 х 15 см и уложите на дно котлована, применив подставки высотой 5 см, чтобы каркас попал в толщу плиты.
5. Смешайте цемент, песок и щебенку в соотношении 1 : 3 : 5, затворите водой и сделайте бетон марки 150. Уложите его в опалубку и разровняйте поверхность будущей плиты, пользуясь строительным уровнем и правилом.

По прошествии 1 недели демонтируйте доски опалубки. Дальнейшее строительство начинайте спустя 28 дней с момента заливки.

Строительные требования к элементам конструкции

Основание рассчитывается таким образом, чтобы оно выдерживало нагрузку от камина. Многие модели весят от половины до целой тонны в зависимости от больших размеров. Фундамент камина делается самостоятельной конструкцией, которая не зависит в работе от основания строения. Глубина закладки принимается от 30 до 40 см. Верх основания выполняется в расчете меньше уровня пола на высоту кирпича.

Топка

Чтобы высчитать хороший объем камеры для сжигания топлива, вымеряют объем комнаты (перемножают ширину, длину, высоту помещения) и разделяют на 50. Ширину и высоту топочной камеры принимают 2:3, глубина составляет половину или третью часть высоты со сбережением заданных показателей объема. Для лучшего отражения тепловых лучей изнутри камеры сгорания устанавливают лист металла из нержавеющей стали, порой его отклоняют для изменения угла потока тепла. Нижнее основание камеры сгорания устраивают выше пола на 30 см по требованиям пожарной безопасности. Внизу неплохо бы устройство порога, для устранения выпадения топлива или газообразных, жидких и твердых веществ. Такой карниз можно обставить, как добавочный элемент декора.

• чтобы в камине была крепкая тяга, площадь круглого выходные отверстия дыма исполняют меньше от 8 до 15 раз, чем основание топочной камеры;
• дымотвод у себя на пути наружу не обязан иметь более трех поворотов;
• общая высота трубы составляет не менее пяти метров;
• труба делается из кирпича или предполагают соединенный вариант, когда в декоративную кладку из кирпича ставится стальная отводная труба дыма.

Все размеры и требования обязаны быть изложены в чертеже камина, который станет пусковой точкой для начала строительства. Чертежи исполняются собственноручно с привязкой к существующим условиям. Фото способов оформления щипца можно отыскать в специальных каталогах.

Виды

Печи из кирпича для дачи делятся на виды по различным параметрам. В первую очередь по назначению.

• Отопительная. Такою печь используют исключительно для отопления помещений, что делает ее конструкцию наиболее простой.
• Отопительно – варочная. Такой вид печи является наиболее громоздким и многофункциональным. Обычно устанавливается в домах, где не предполагается другого вида отопления.
• Печь с камином. Этот вид печи украсит любое помещение, но не прогревает больше одной комнаты.

По типу конструкции

1. Русская – классическая печь, которая использовалась нашими предками сотни лет. Такой вариант хорош, если загородный дом эксплуатируется круглогодично. Именно при постоянном использовании достигается максимальная эффективность, а при прекращении эксплуатации на несколько месяцев требует особого ухода и может, в силу своих особенностей, растрескаться от перепада температуры. Такая конструкция весьма громоздка и может неуместно смотреться в небольшом загородном доме.
2. Голландская (голландка) – самая распространенная конструкция кирпичной печи. Она не занимает много места и благодаря дымовому каналу справляется с обогревом нескольких комнат. Голландка расходует немного топлива, но очень привередлива к его качеству, как и качеству материала кладки. При сильном морозе увеличивается время прогрева печи, что является минусом этого типа конструкции.
3. Шведская (шведка) – самым большим преимуществом этой каминопечи является ее полифункциональность. Шведка монтируется в стену между кухней и комнатой. Со стороны кухни размещают варочную поверхность, а задняя стенка с камином нагревает комнату, что существенно сокращает расход топлива. Единственным недостатком шведки является необходимость закупать для ее строительства самый лучший материал и растапливать только хорошо просушенным топливом, иначе печь не будет отдавать тепло.

Различают также печи по форме. Ниже на картинке можно наблюдать многообразие конфигураций:

1. Отопительная печь прямоугольная
2. Т-образная
3. Русская печь
4. Улучшенная русская печь
5. Круглая
6. Печь — малютка

7 фото

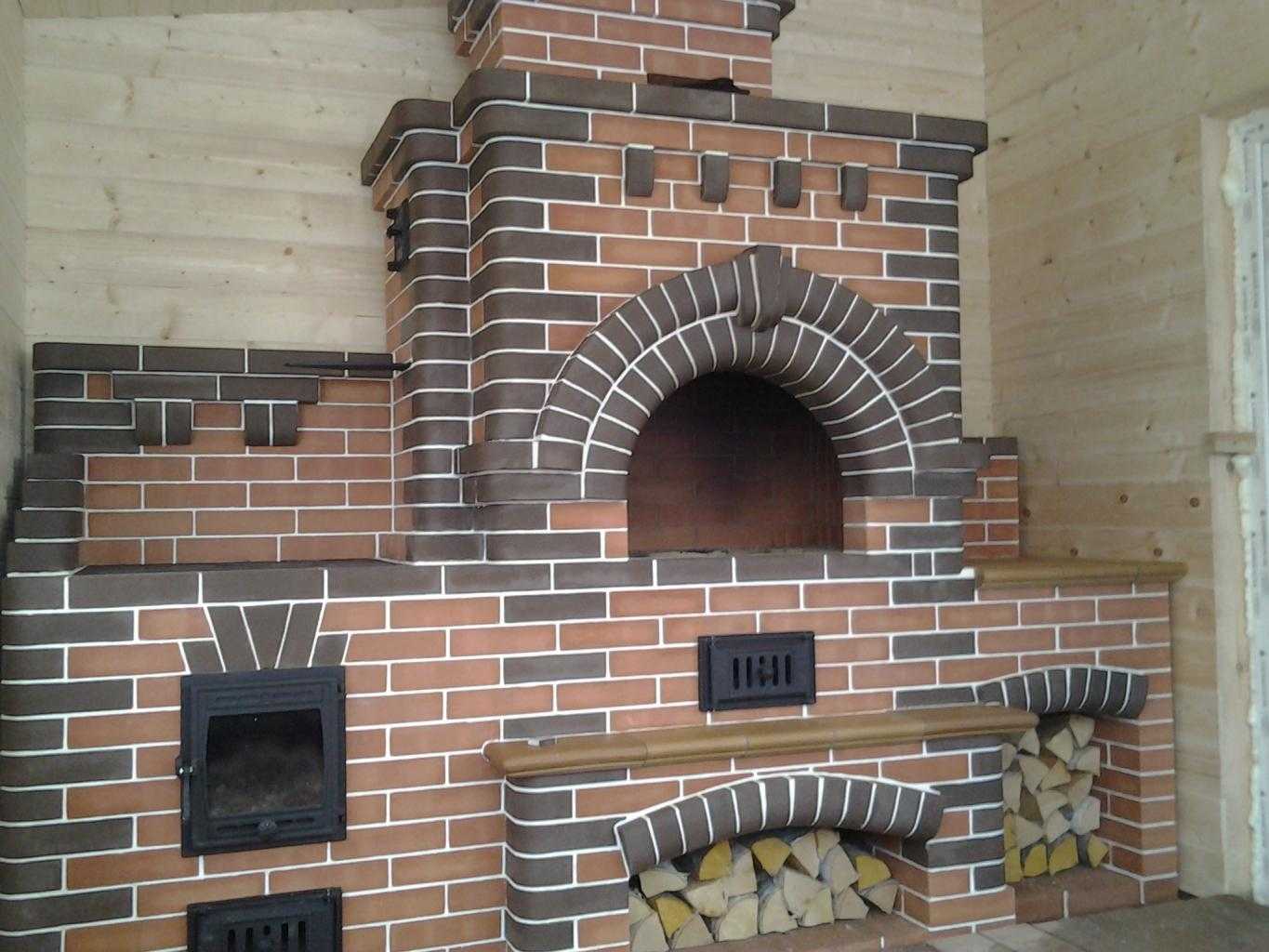

Последняя хорошо подходит для приготовления еды на улице. Благодаря своей конструкции и жарке на углях блюда из нее приобретают совершенно особенный вкус.

Печь Буслаева

Отопительная печь. собранная по типу «шведка», считается лучшим вариантом для дома из кирпича. Схема ее сборки достаточно простая и надежная.

Правильно установленная конструкция будет оберегать дом от холода даже в суровые морозы.

Что понадобится для кладки?

Сборка кирпичных печей по схеме Буслаева отличается от других предельной точностью. Чтобы смастерить качественный обогреватель из кирпича, понадобятся следующие материалы:

• красный кирпич – 550 шт.;
• глина – 235 кг;
• песок – 115 кг;
• решетка колосниковая (252х300 мм) – 1 шт.;
• сталь: уголковая (5х45х45х360 мм) и кровельная (0,35 м2);
• гвозди – 1 кг;
• проволока – 3 кг;
• вьюшка с отверстием (d = 220 мм) – 1 шт.;
• дверка камеры вьюшки (140х215 мм) – 1 шт.;
• паровая задвижка (140х180 мм) – 1 шт.

В конструкцию входят и крупногабаритные элементы — духовой шкаф, чугунная плита и дверцы. Понадобится 3 типа дверей:

• топочная (280х300 мм);
• для варочной камеры (520х390 мм);
• поддувальная (140х140 мм).

Размеры духовки – 600х400х350 мм, плита – 965х560 мм (2 конфорки).

Особенности печи-шведки

Кирпичные печки, собранные по типу «шведка» Буслаева, быстро нагреваются и могут сохранять тепло даже в большом помещении.

Печи из кирпича, сконструированные по такой схеме, топятся исключительно по-зимнему. Пятиканальная печь с одним выходом будет иметь размеры 1160х900х2100 мм.

Кирпичная конструкция одинаково хорошо работает на разных видах твердого топлива.

Если топить печь не меньше 2 раз в сутки, теплоотдача составит 4500 ккал/ч.

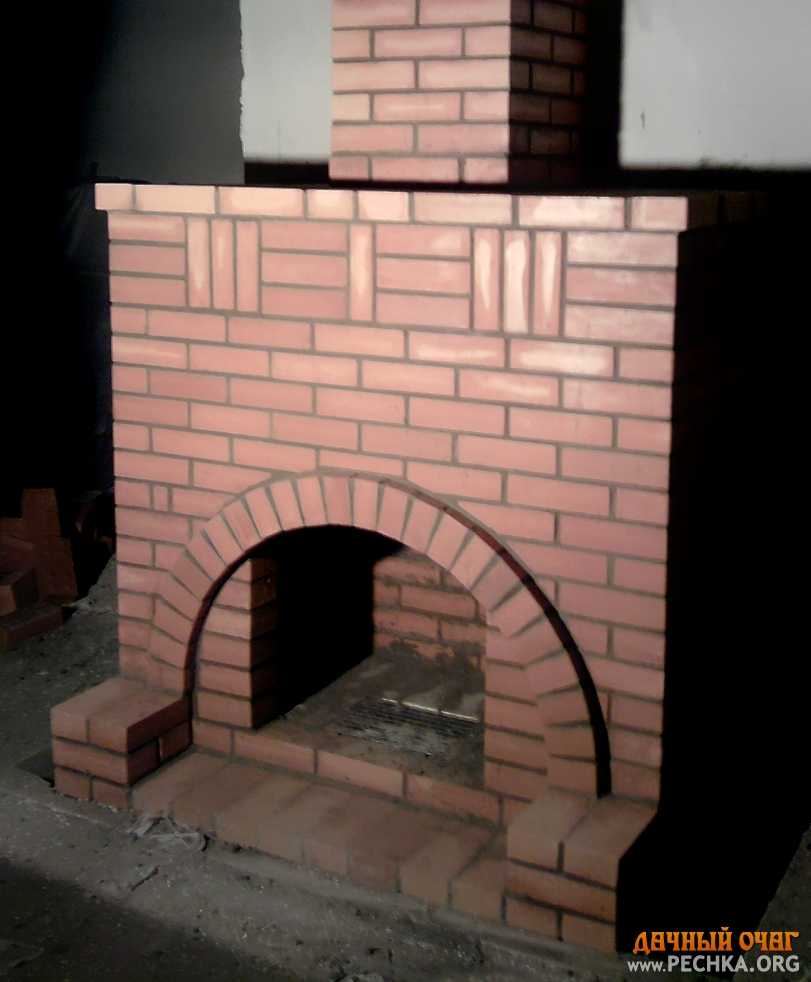

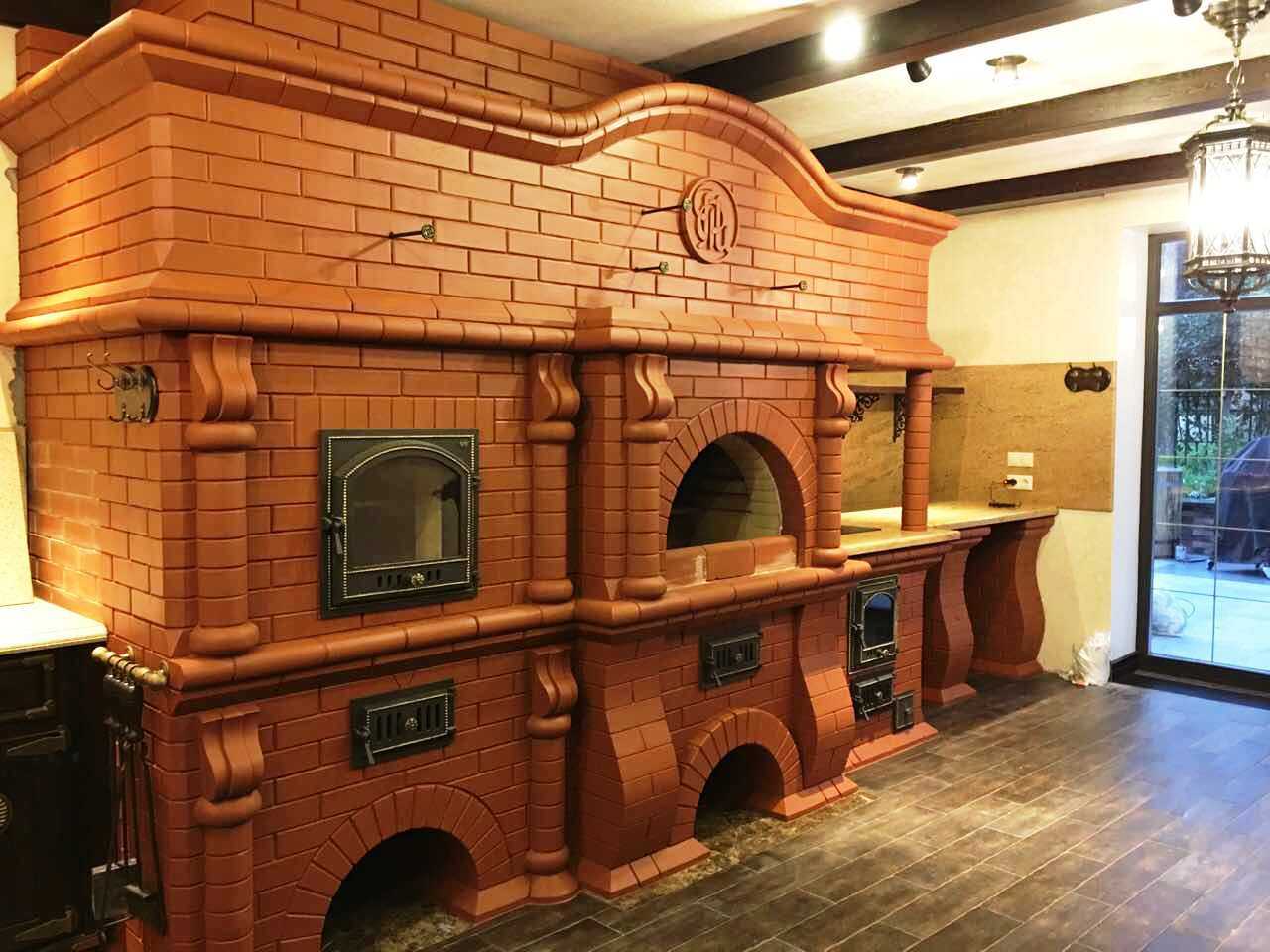

Из чего состоит каминная печь?

Перед тем, как делать каминное устройство для загородного дома, стоит ознакомиться с его конструктивом, выбрать место строительства. Совмещенная модель домашнего отопления состоит из:

• отсека для варочной плиты, который располагают со стороны кухонного помещения;
• топки с чугунными дверцами и жаропрочным стеклом, предназначенной для обогрева – со стороны комнаты;
• дымосборников, встроенных в топки. Их располагают выше топочных окон;
• расширенного дымохода для двух топочных отсеков;
• нескольких задвижек, перекрывающих каналы отвода дыма;
• двух зольников с выдвижными ящиками, которые от топок отделяют колосники;
• дверок открытого или закрытого типа. Изделия выполняют из чугуна, оформляют огнеупорным стеклом для визуального наслаждения пламенем.

При составлении эскиза печи из кирпича ориентируйтесь на местонахождение балок, стропил, учитывайте требования пожаробезопасности. Сделайте монолитное кирпичное, бутобетонное или бетонное основание, если конструкция устанавливается после постройки дома. Одновременная с домостроением заливка основания предусматривает его разделение при помощи «подушки» из гравия или песка.

Особенности размещения печи в доме

Обязательно необходимо правильно определить подходящее место для размещения кирпичной отопительной конструкции – от этого будет зависеть эффективность прогрева дома и безопасность эксплуатации

При выборе подходящего места важно учитывать несколько основных параметров: общую площадь отапливаемого помещения, количество жилых комнат, тип конструкции и пожаробезопасность. Правильно установленная печь должна обеспечивать равномерный прогрев, иначе нужно будет задуматься об организации водяного отопления и об установке еще одной отопительной конструкции

Определиться с подходящим местом помогут следующие рекомендации и советы:

при расположении конструкции в месте соединения нескольких помещений, теплоотдающие поверхности должны максимально контактировать с той комнатой, которая требует большего прогрева;
грамотно расположенная печь должна быть неприметной, не загромождать пространство – расположить ее можно в кухне или коридоре;
не забывайте об удобстве дальнейшего обслуживания конструкции;
особое внимание необходимо уделять организации дымохода и выводу отходов горения топлива. Отнеситесь к этому вопросу с максимальной ответственностью, ведь кирпичная печь – это не мобильное устройство, которое в любой момент можно переставить в другое место

Отнеситесь к этому вопросу с максимальной ответственностью, ведь кирпичная печь – это не мобильное устройство, которое в любой момент можно переставить в другое место.

Выбираем место, где будет стоять печь

В первую очередь необходимо определиться с местом под печь. Она должна быть установлена на такой позиции, чтобы не только обогревать максимально возможную площадь, необходимо соблюдать и правила безопасности.

Между стропилом и дымоходом должен соблюдаться зазор не менее чем в 15 см. Кроме того, сильно нагревающиеся части печки также должны быть удалены от стен, потолка и других пожароопасных элементов.

Существует несколько основных схем для небольших помещений, как можно разместить разные типы печей. Как правило, печь из кирпича для дома, проекты которой предусматривают расположение таким образом, чтобы отапливать как можно большее количество помещений, ставится на стыке двух-трех комнат, при этом одна из них является кухней. Исключение составляет только печь-камин, которую обычно устанавливают в самой большой комнате, на противоположной входу стене.
