Как построить угловой камин из кирпича

Угловая печь своими руками

Основа печи — первый ряд уложенных на ребро кирпичей. Второй ряд укладывается плашмя, добавляют место для поддона c золой. В 3 ряду перекрывают место для сбора золы. В следующем делают поддон и строят колосниковую решетку. В 5 ряду перекрывают всю конструкцию. С 6 по 9-й ряд формируют топку.

Важно! При выкладке всех рядов обязательно проверяйте вертикальность конструкции отвесом или уровнем. В 10, 11, 12 рядах формируют топливник и наружные стенки

В 13,14 — делают основу, которую завершают на 19 ряду, слегка сдвигая кирпичи вперед. В 20 ряду появляется топка

В 10, 11, 12 рядах формируют топливник и наружные стенки. В 13,14 — делают основу, которую завершают на 19 ряду, слегка сдвигая кирпичи вперед. В 20 ряду появляется топка.

Совет. Чтобы не перепутать ряды, распечатайте каждую рядовую раскладку на отдельном листе. Выложенные ряды камина номеруйте мелом.

В 21 ряду приступают к печному зубу. Его формируют выступом кирпича под 20 градусов. Завершают его на 24 ряду. Последние 2 ряда — каминная кладка, монтаж печной решетки и дымохода.

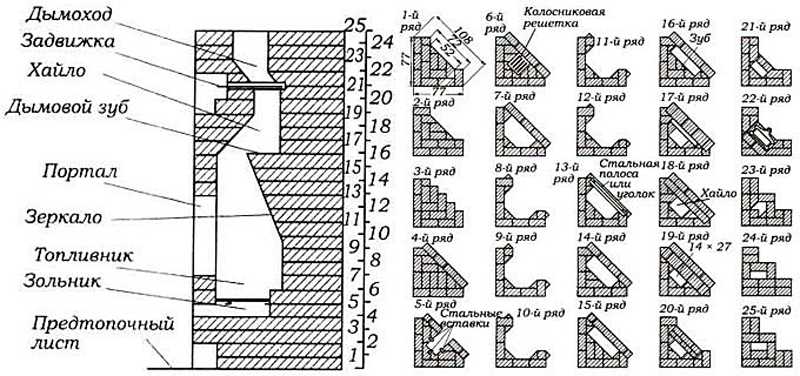

Фото 2. Возможная порядовая схема кладки угловой печи с камином. Показаны первые десять рядов.

Теперь пришло время поддувального канала. Это сооружение представляет собой стальную трубу, плавно переходящую в дымовую. На отметке 2-х метров делают задвижки. Термоизоляция дымохода защищает от конденсата. Для пожарной безопасности устанавливают искроуловитель. А дефлектор сохраняет хорошую тягу при сильном ветре.

На что обратить внимание

Постройка конструкции имеет тонкости. Опытные печники делятся советами создания качественного камина:

• не спешите при заливке фундамента, дайте конструкции выстояться;
• выход дымовой трубы в потолке покройте специальной изоляцией;
• при строительстве используйте отвесы для проверки горизонталей и вертикалей;
• стеклянную дверцу для камина выбирайте жаростойкую;
• тщательно выкладывайте не только декоративный, но и внутренний, огнеупорный кирпич.

Сложности при постройке, как их исправить

При строительстве печи у новичков часто возникает:

«Завал конструкции». Без проверки вертикали отвесом, горизонтали и толщины швов уровнем прибор будет не только непривлекательно выглядеть, он может и завалиться. Поэтому проверяйте каждый ряд, оставляйте толщину швов между кирпичами до 6 мм.

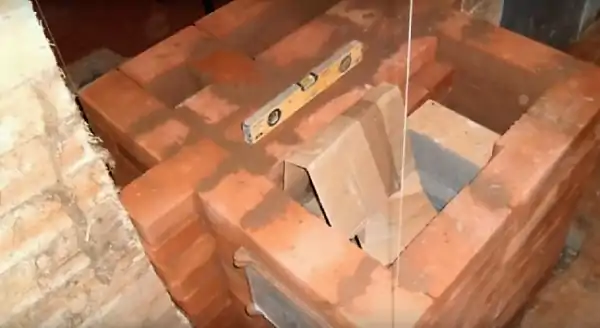

Фото 3. Проверка рядов печи при помощи уровня и отвеса. Необходимо выполнять эту процедуру как можно чаще.

Трещина в швах. Появляется из-за нарушения пропорции раствора. В идеале это песчано-цементная смесь в пропорции 3:1. Если после возведения конструкции появились трещины, сразу их не исправляют. Пускай камин поработает в тестовом режиме 1 месяц. За это время проявятся другие дефекты, если они есть. И только тогда начинают разбирать конструкцию, исправлять недочеты.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

Угловой камин с круглой аркой Угловой камин с прямоугольной аркой Камин с подиумом около стены Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла Под ней обустраивают зольник для сбора и удаления продуктов горения Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Угловой камин: простота и компактность

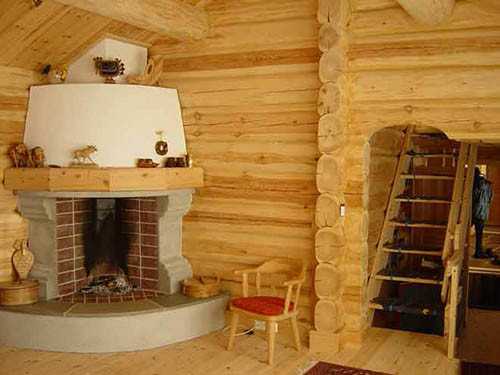

Угловой камин в помещении выглядит очень непринужденно Последнее время камин стал использоваться не как конструкция для обогрева, а скорее как элемент декора. Если ваш дом только строится или уже построен для камина, о котором вы мечтали, всегда найдется место. Большие и массивные камины довольно сложно установить в маленьком помещении, тем более что они обладают сложной внутренней конструкцией. Этого нельзя сказать про угловые конструкции, которые подойдут даже для самых маленьких комнат, ведь они занимают совершенно незначительную площадь. Несмотря на свою компактность, такой камин способен принести в дом максимум тепла и уюта.

Несимметричные камины

Угловой камин, оборудованный огнеупорным стеклом — залог стильного оформления дома
Несимметричные угловые камины – это революция, которая в корне поменяла представления об обычных каминных конструкциях, их устройства могут быть самые многообразные. Очаги элегантны, креативны, прекрасно используются в небольших по площади помещениях. Специалисты утверждают, что несимметричные камины станут прекрасным дополнением современных интерьеров. Дымоход камина удобно прячется в стене помещения, также с его помощью можно легко прозонировать пространство.
Экстравагантная лофт-гостиная с установленным в ней угловым камином
Относительно структуры углового камина можно отметить вероятность его установки в разных местах помещения. Каминные конструкции бывают двух типов:

• С каминными топками без стенок или с ними.
• С колпаком, опирающимся на колонну из кирпича или камня.

Важно! Если вы хотите разнообразить интерьер жилища, то лучше всего выбрать необычную конфигурацию и интересную отделку.
Сегодня камины стали особенно популярны для дополнения интерьера суперсовременных гостиных
Очень привлекательно выглядит он и в загородных домах, ведь там получается объединить главные природные материалы и стихии: дерево, камень, огонь

Угловой камин своими руками из кирпича: пошаговая инструкция с фото

Угловая конфигурация камина удобна с практической точки зрения: так один отопитель способен обогреть максимальную площадь. Кроме того, габариты такой конструкции отлично вписываются даже в небольшое помещение. Возведение каминного отопителя начинают с расчета его геометрических размеров.

Сначала определяют величину проходного сечения портала, которая зависит от площади помещения, затем рассчитывают размеры топки и дымохода. Если расчет вызывает затруднение, можно воспользоваться готовыми конструкциями, фото и примерная стоимость которых есть в интернете.

Строительство начинают с возведения фундамента или укрепления существующего перекрытия. Конструкция основания должна выдерживать вес, в несколько раз превышающий проектный вес отопителя. Перед тем как приступить к кладке, желательно распечатать и изучить порядовки — условные схемы расположения каждого кирпичного ряда.

Только разобравшись со всеми нюансами, берут в руки кельму и приступают к возведению. Последовательность работ:

1. На фундаменте сооружают основание. Оно должно быть цельным и идеально выверенным, иначе последующие ряды получатся деформированными.
2. В соответствии со схемами выкладывают ряды. Для футеровки топки используют шамотный кирпич, а для боковых стенок отопителя — клинкерный.
3. Начиная с 21-го ряда формируют дымовой канал, а на 25-м устанавливают шиберную задвижку.
4. В завершение устанавливают дымоход, проводя его через перекрытие и крышу.

Наиболее простая конструкция портала — прямоугольная. Если элемент необходимо сделать другой формы, используют специальные изогнутые шаблоны, на которые укладывают кирпичи, фиксируя их раствором.

Угловой камин и его уникальность

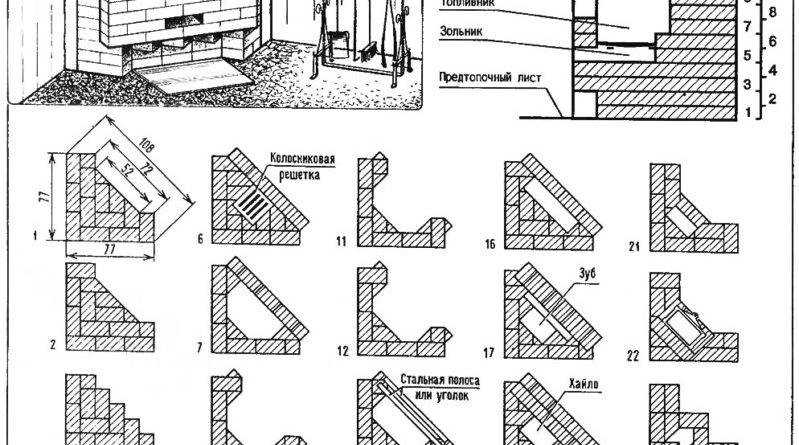

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м 2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Расчет размеров

Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.

В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.

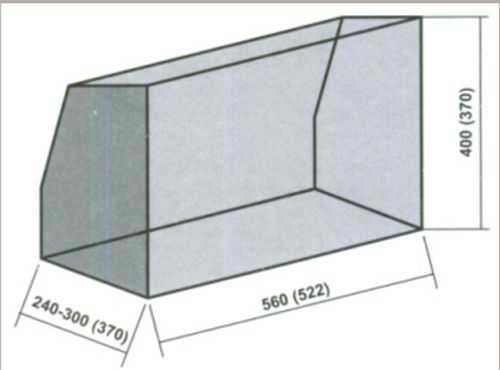

На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:

Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.

Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.

Чертежи камина

Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.

Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.

Материалы для камина

Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.

Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.

При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.

Подготовка к возведению кирпичного камина

Чтобы построить камин своими руками, подготовку следует начинать с разработки проекта и закупки строительных материалов.

Выбранное место расположения будущей конструкции играет немаловажную роль в подготовке строительства. Лучшими вариантами для этого считаются локации камина вдоль несущих стен, фасадной или внутренней, а также угол между ними. Не следует выбирать для установки камина расстояние между оконными проемами и напротив двери, так как при данном расположении помещение будет недостаточно прогреваться.

Расчет размеров конструкции

Необходимо определиться с габаритами камина

• топочное отверстие – 1:50;
• ширина и высота – 2:3;
• глубина портала – 70% от высоты;
• размер дымохода – в 10–15 раз меньше габаритов портала;
• перед топочным отверстием устанавливается подиум шириной до 0,5 м;
• ширина боковых подиумов с обеих сторон – до 0,3 м.

Составление проекта

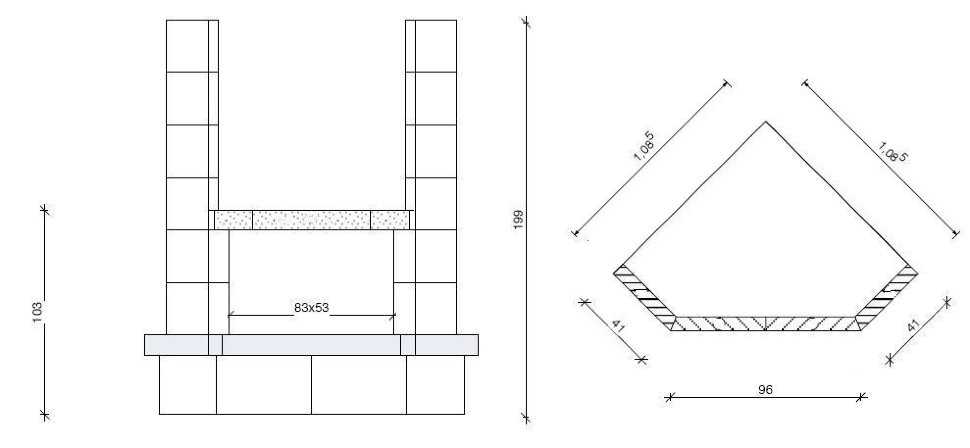

Чертеж.

После расчета габаритов камина приступают к его проектированию и составлению чертежа, в котором будут указаны точные размеры будущей конструкции. Кроме того, в нем отдельно отражается схематическое изображение укладки кирпича по рядам, известное под названием порядовка. В ней подробно расписаны названия всех элементов в кладке и каждому ряду присвоен свой номер.

Какие материалы необходимы для работы?

Кирпич для кладки.

К выбору стройматериалов для самостоятельного возведения камина следует подойти основательно, ведь от их качественных характеристик будет зависеть срок использования и функциональность конструкции.

Для того чтобы установить хороший домашний вариант отопительного агрегата, можно использовать в качестве основного материала красный полнотелый кирпич. Он должен соответствовать следующим критериям:

• иметь насыщенный яркий цвет;
• со всех сторон поверхность кирпича должна быть ровной и гладкой;
• на углах изделия не должно быть сколов и трещин;
• при изломе должна наблюдаться однородная структура.

Все вышеуказанные требования необходимы для полноценного использования камина, поэтому перед тем, как начинать строительство, следует тщательно осмотреть каждый кирпич с целью выявления дефектов на нем.

Помимо кирпича потребуются и другие стройматериалы:

• цемент, песок и щебень;
• доски;
• рубероид;
• войлок;
• специальная глина.

Рубероид для камина.

Войлок.

В зависимости от вида камина необходимо будет закупить готовые элементы конструкции, к основным из которых можно отнести колосниковую решетку, защитный экран и дымовую заслонку.

Пошаговая инструкция

По сути, кладка углового камина из кирпича своими руками не отличается от обычного строительства, за исключением тонких швов – чем тоньше они будут, тем лучше камин будет сохранять тепло внутри. Для этого раствор должен быть максимально однородным и без комочков. Допустимая толщина печных швов – от 1 до 3 мм для топливного отсека и до 5 мм – для дымохода и корпуса. При этом швы надо заполнять полностью.

Как построить камин из кирпича:

1. Проще и быстрее всего возводить камин в процессе строительства дома, когда внутренняя отделка еще не началась. Первым делом надо позаботиться об устойчивом фундаменте, размеры которого должны быть шире цокольного ряда конструкции на 5 см со всех сторон. Выройте котлован соответствующего размера глубиной 60 см. Если же уровень пола расположен намного выше поверхности земли, нужно лишь тщательно уплотнить грунт под будущим камином и изготовить опалубку из дерева. Изнутри щиты опалубки обмажьте битумной мастикой или прикрепите рулонную гидроизоляцию (обычный рубероид вполне сгодится). Для изготовления опалубки также можно использовать листовое железо.
2. Утрамбуйте дно котлована и насыпьте туда слой щебенки или кирпичной крошки толщиной 10 см, полейте водой и тщательно утрамбуйте. Поверхность должна получиться максимально ровной и горизонтальной.
3. На щебеночную «подушку» установите опалубку, после чего положите внутрь крупные камни или кирпичный бой (бут). Между камнями останутся зазоры, и чтобы заполнить их, насыпьте еще немного щебенки.
4. Замешайте классический цементно-песчаный раствор в соотношении 1:3. Сперва перемешайте сухие компоненты, а затем понемногу добавьте воду, доведя раствор до нужной консистенции (густая сметана). Залейте бетон в опалубку слоем 10 см, выровняйте поверхность и оставьте высыхать на сутки.
5. На следующий день снова положите на высохший бетон слой бута вперемешку со щебнем и залейте бетоном. Таким образом, доведите фундамент почти до уровня чистового пола (ниже на 5 см). Последний слой бетона тщательно выровняйте, накройте полиэтиленом, чтобы он не растрескался, и оставьте высыхать на 5-7 дней.
6. После полного высыхания фундамента демонтируйте опалубку.
7. Закройте фундамент 2 слоями рубероида и приступайте к кладке кирпичей в соответствии с выбранной порядовкой.
8. Поскольку кирпичи впитывают влагу, перед укладкой и нанесением раствора их следует подержать в воде 2-3 минуты. Если этого не сделать, они заберут всю жидкость из глиняного раствора, и тот утратит свои прочностные связующие характеристики.
9. При кладке цокольного ряда устанавливайте кирпичи на ребра. Для остальных рядов кирпичи кладут плашмя. Когда высота конструкции достигнет 25-30 см, можно начинать формировать стенки топочного отсека.
10. Если фасад камина не планируется штукатурить или облицовывать, при кладке лицевой части постарайтесь не доводить глиняный раствор до самого края кирпича примерно на 5 мм – это позволит потом красиво расшить швы. Приступая к укладке каждого ряда, проверяйте горизонтальность строительным уровнем, а вертикальность – угольником и отвесом.
11. Когда будете выкладывать топливник и дымовую камеры, разглаживайте и выравнивайте раствор не инструментами, а вручную. Так вы сможете почувствовать и при необходимости своевременно удалить крупные частички и комочки, сделав швы тоньше. Когда справитесь с 5-6 рядами, протрите внутренние стенки влажной ветошью, чтобы стереть излишки раствора – потом это сделать будет довольно трудно.
12. Если вы перевязываете кладку топливника, облицовку нужно выполнять отдельно без перевязки, чтобы температурные перепады не разрушили конструкцию.
13. Если помните, задняя стенка топливного отсека и дымосборника должны находиться под наклоном. Для этого укладывайте каждый последующий ряд с небольшим напуском на нижний (4-5 см). Чтобы на такой «лесенке» не скапливалась сажа, кладку рекомендуется закрыть стальным экраном толщиной 3-4 мм.
14. Чтобы сделать перекрытие портала, используйте стальной уголок (потребуется облицовка камина) или кружало – специальную опалубку, позволяющую создать арочную кладку. Чтобы сделать все красиво и правильно, сначала установите кирпич без раствора, оцените результат, а уже потом укладывайте его по всем правилам.
15. Когда доведете печную трубу до крыши, смените глиняный раствор на цементно-песчаный – он лучше справляется с атмосферной нагрузкой.

Схема углового камина из кирпича, какой бы простой она ни была, требует предельного внимания и навыков работы с материалами. Если вы сомневаетесь в своих силах, лучше доверить работу профессионалу или хотя бы заручиться его поддержкой и рекомендациями.
