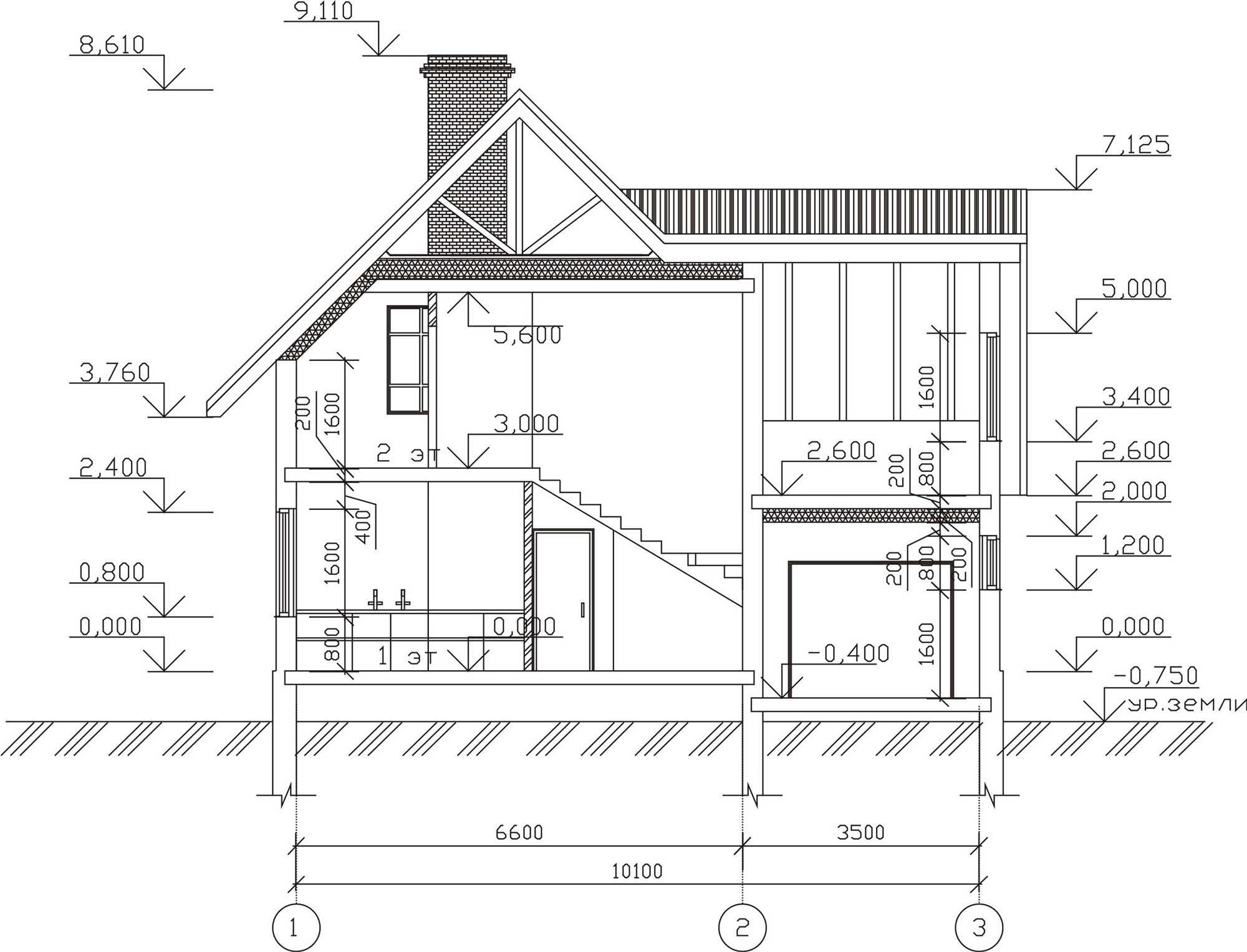

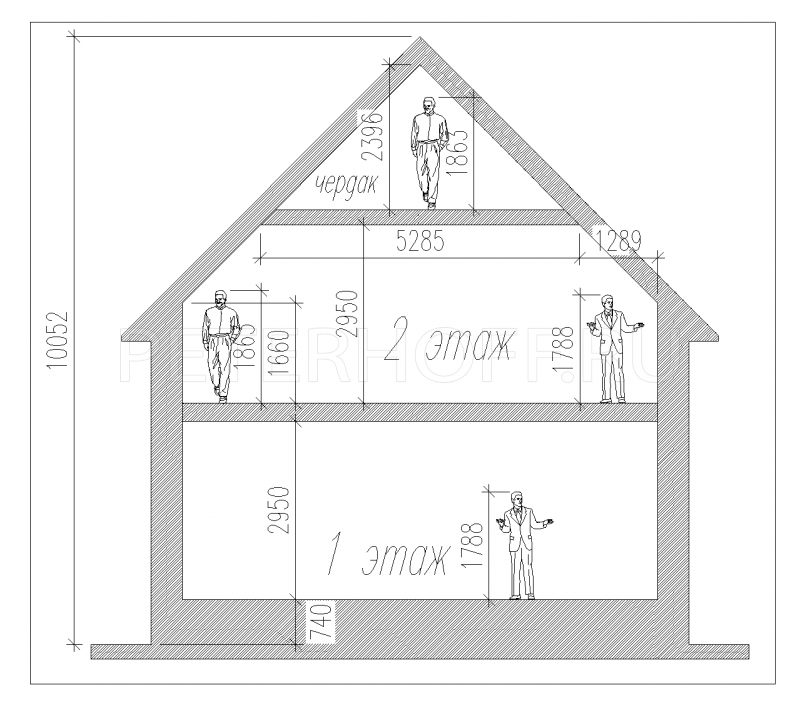

Перекрытия в доме из газобетона: требования, разновидности. высота потолка в доме из газобетона

Технология устройства деревянных перекрытий

Монтаж деревянных балок

Монтаж балок нужно начинать по более короткой стороне помещения. Шаг балок зависит от их сечения. Лучше брать балки большего сечения с более редким шагом установки.

Если в доме есть камин, то укладку деревянных балок нужно начинать на расстоянии 5 сантиметров от каминной трубы. Пространство вокруг трубы в последствии нужно заделать асбестом.

Стандартная длина деревянных балок — 6 метров. Они должны заходить в стену не менее, чем на 150 мм с обеих сторон. При длине пролета в 5,5 метров оптимальное сечение балок —150х200 мм, с шагом 1000 мм.

Монтировать деревянные балки можно в специально выполненные в верхнем ряду блоков проемы.

Балки изолируются двумя слоями рубероида.

Устройство деревянных балок перекрытия.

Для большей надежности и защиты от горизонтального смещения в стене устанавливаются вертикальные штыри. Деревянная балка, через просверленное отверстие одевается на штырь и закрепляется гайкой. Между стеной и балкой должен быть зазор, не менее 30 мм.

От правильного монтажа несущих балок зависит надежность и срок службы всего перекрытия.

Устройство пароизоляции

Пароизоляционный материал крепиться снизу к балкам или сверху по подшивке строительным степлером или гвоздями с широкими шляпками, с шагом 25-30 см. Он укладывается без пропусков и разрывов, с нахлестом в 10-15 сантиметров. Все стыки проклеиваются строительным скотчем.

Этот материал предназначен для предохранения конструктивных элементов потолка и утеплителя от влаги и образования плесени и грибка. Так же он способствует сохранению тепла в помещениях.

Самым современным и эффективным пароизоляционным материалом для жилых помещений является мембранная пленка, выполненная из микроперфорированной ткани, полипропиленовых и полимерных слоев. При больших перепадах температуры и в районах, где температура опускается ниже минус 30ᴼС, в цокольных и чердачных перекрытиях пароизоляция укладывается снизу и сверху утеплителя.

Важно правильно уложить пароизоляционную пленку: она должна располагаться гладкой или маркированной стороной к утеплителю. В противном случае водяной пар будет оседать внутри теплоизоляции, что приведет к разрушению материала

Подшивка потолка деревянной вагонкой.

Подшивка потолка

Для деревянных перекрытий самым надежным материалом будет доска из хвойных пород дерева. Если подшить потолки хорошо обработанной вагонкой, не потребуется дополнительная чистовая отделка.

Можно использовать плиты ДВП, ДСП, но они имеют свойства накапливать влагу и в последствии могут растрескаться, расслоится или провиснуть.

Утепление

Между балками укладываем слой утеплителя. Самыми безопасными и эффективными являются плиты из каменной или базальтовой ваты. Плиты укладываются в распор, не допуская просветов.

Поверх утеплителя в межэтажных или чердачных перекрытиях можно уложить слой звукоизоляции.

Утепление перекрытий по пароизоляции.

Черновой пол

Сверху по балкам укладываются лаги с шагом 500 мм. К лагам крепится половая рейка, плиты ОСП или ДВП.

Лучше отдать предпочтение деревянному полу из половой рейки, через зазоры в которой будет осуществляться циркуляция воздуха, что предохранит конструкцию от плесени и грибка.

Все деревянные элементы необходимо тщательно обработать антисептическими, противогрибковыми и огнезащитными составами. Концы балок, соприкасающихся со стенами из газобетона следует обработать горячим битумом.

Перекрытия для дома из пеноблоков – разновидности исполнений

Перекрытие – нагруженная часть строения. От качества изготовления зависит прочность здания и ресурс эксплуатации. Применяются следующие конструкции потолков:

цельная. Монолитное перекрытие дома из вспененных блоков – проверенное решение, обладающее множеством достоинств. Оно позволяет сформировать бесшовную основу с идеальной плоскостностью. Отсутствие стыковых участков повышает теплоизоляционные свойства и прочность. Сооружение цельного потолка — сложный и трудоемкий процесс, требующий специальных навыков и высокой квалификации;

Для того, чтобы сделать потолки в доме из газобетона или пеноблоков, необходимо определиться с выбором материалов и технологий

• сборно-монолитная. Составные перекрытия для дома из пеноблоков сооружаются на основе стандартных бетонных блоков, произведенных в промышленных условиях. В процессе изготовления сооружается опалубка и на основе теплоизоляционных материалов. Для этого используются готовые элементы из бетона, в которые добавлен керамзит или полистирол. При этом зоны стыковки элементов нуждаются в заделке;
• сборная. Такая конструкция сооружается за ограниченное время и не требует повышенных затрат. Для формирования составного потолка используются стандартные элементы – железобетонные плиты перекрытия, стальные профили или балки из древесины. Сооружение сборной конструкции осуществляется с помощью грузоподъемных механизмов с последующей герметизацией зазоров между частями.

Принимая решение о варианте исполнения перекрытия, важно учесть назначение строения, этажность, а также минимизировать уровень предстоящих расходов

Устройство монолитного пояса газобетонного дома: почему это важно

В домах из газобетонных блоков балки перекрытия укладываются по монолитному поясу. Монолитный пояс в домах из газобетонных блоков – это обязательный конструктивный элемент. Он помогает равномерно распределить нагрузку от балок перекрытия на стену, что способствует тому, что газобетон в местах размещения балок не перегружается и не растрескивается. Монолитный пояс должен быть цельным и размещаться по всему периметру здания

Этот пояс имеет важное значения для газобетонных домов. Кроме распределения нагрузки от перекрытия он еще служит для общего сохранения цельности и устойчивости конструкции дома, предохраняет от возможных разрушений и деформаций при возможных усадках грунта и небольших подвижках фундамента

Поэтому устройству монолитного пояса уделяется особое внимание

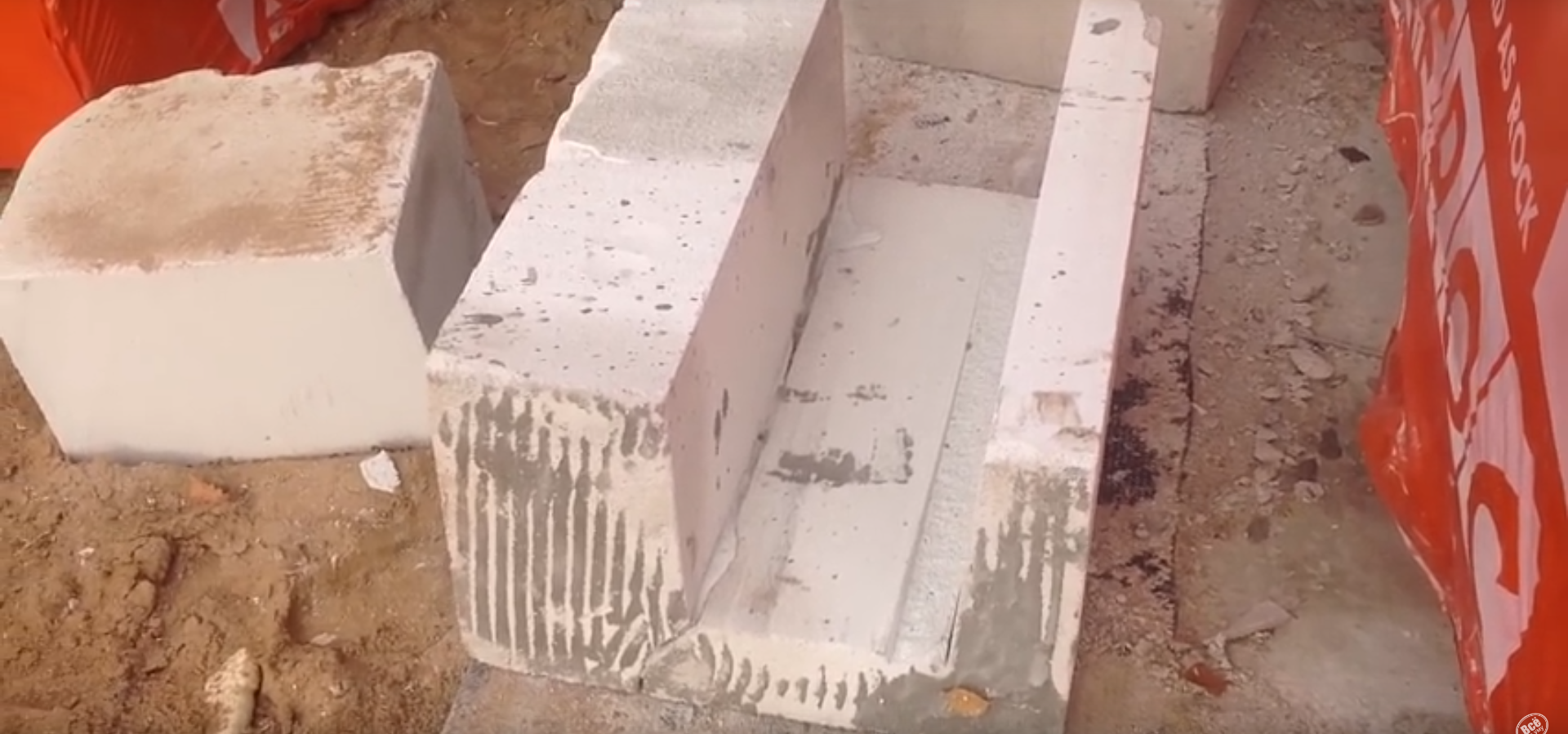

Для устройства монолитного пояса есть специальные U-образные газоблоки.

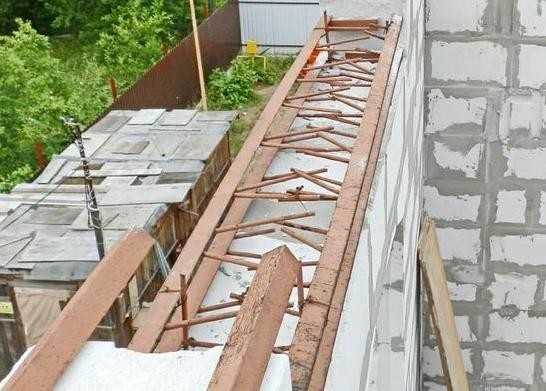

Внутрь этого блока укладывается арматура – 2-4 стержня диаметром 8-12 мм.

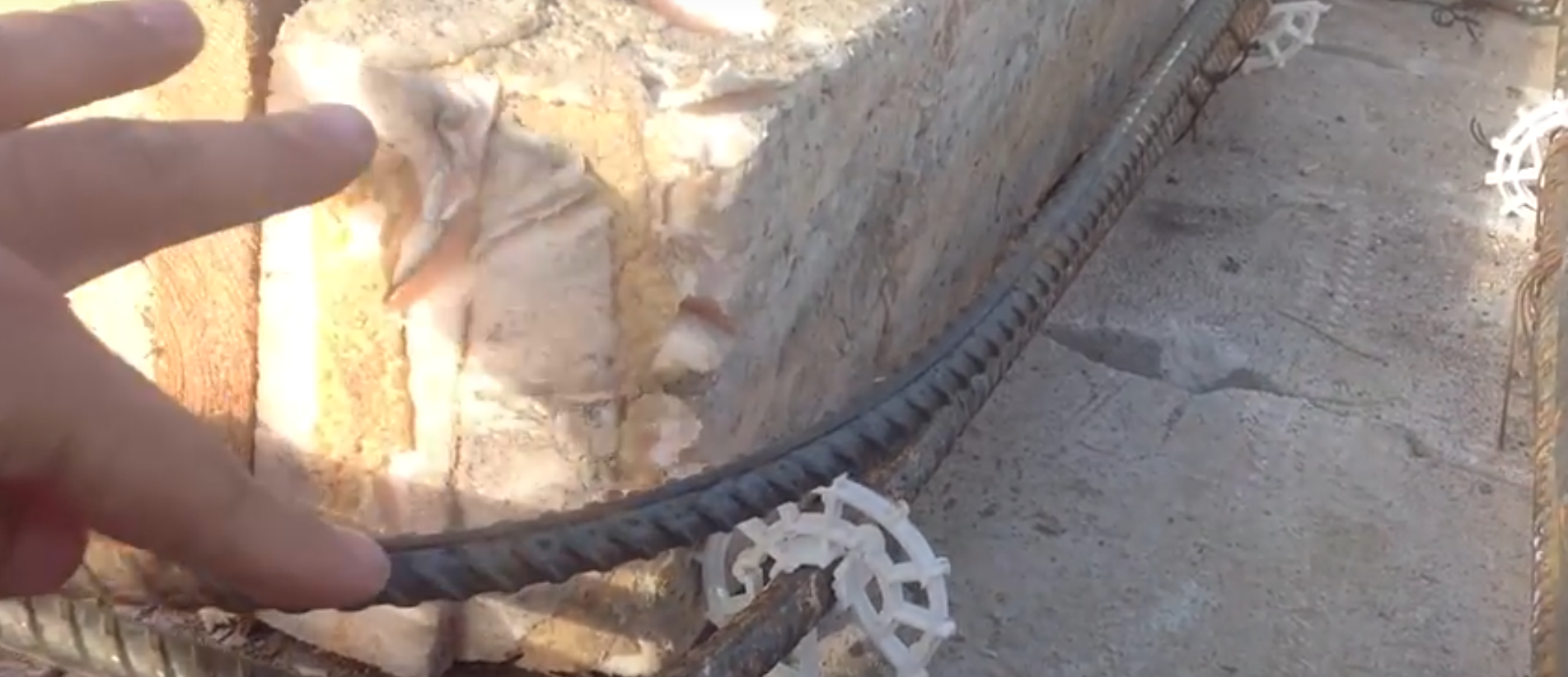

Нижний ряд стержней укладывается на специальные прокладки для того, что бы снизу под арматурой образовался защитный слой из бетона.

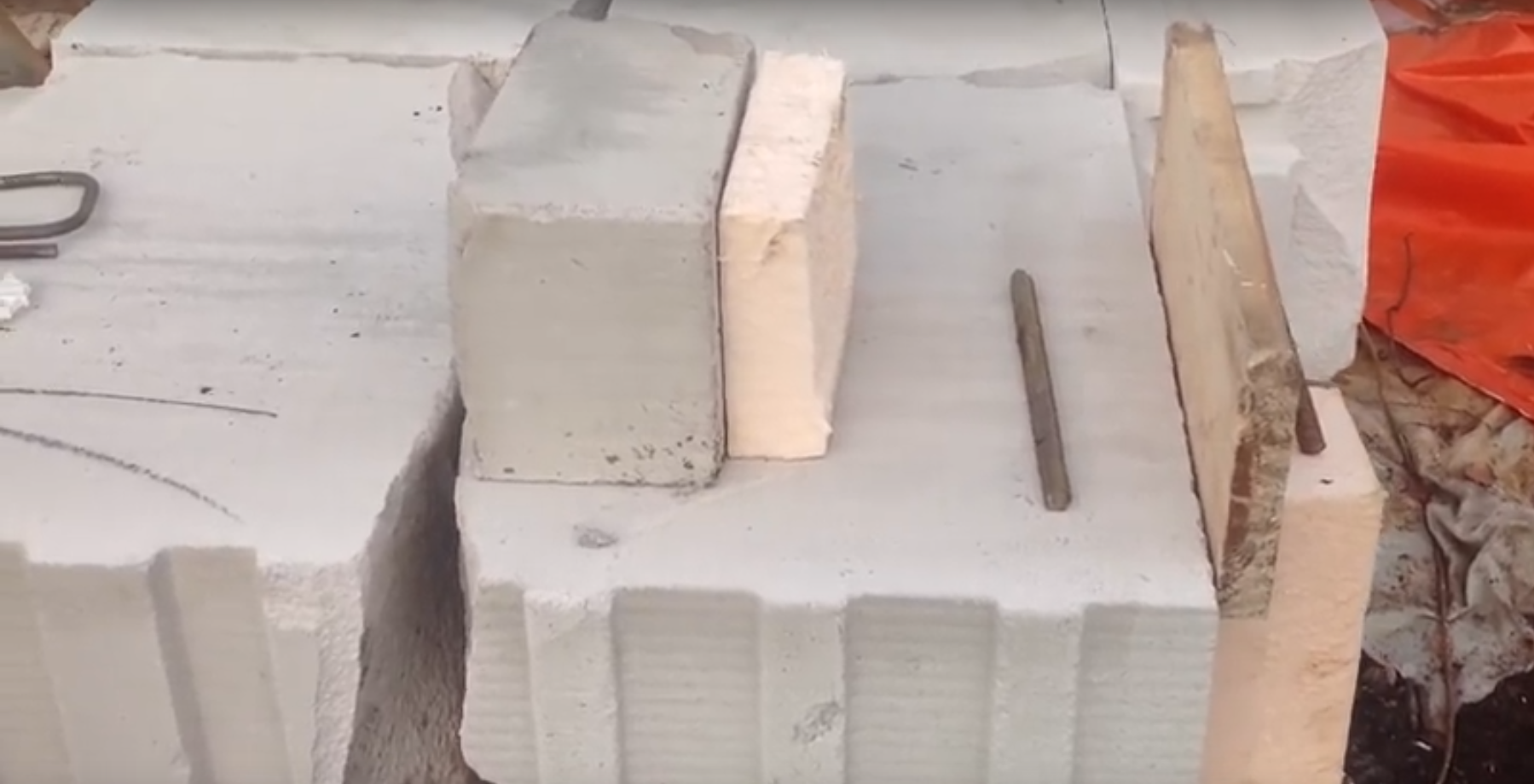

Если нет готовых узких блоков, то их можно нарезать из стандартных, газобетон хорошо режется. U-блок можно изготовить и самостоятельно, выпилив внутреннюю часть блока ручной пилой.

Из арматуры делается каркас.

Важно! Арматура не сваривается, а скручивается при помощи проволоки

В местах примыкания желательно избегать прямых углов, изгибая арматуру дугой.

К нему можно прикрепить закладные детали (стержни) к которым будут крепиться балки перекрытия. С наружной стороны стены монолитный пояс утепляется полистиролом. Затем полость U-образного блока заливается бетоном.

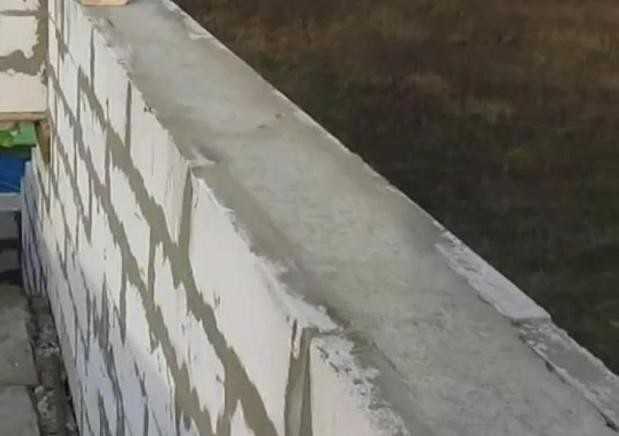

и заливается бетоном

Так как специальные блоки стоят дорого, или их может не быть в продаже, то монолитный пояс можно изготовить как обыкновенный бетонный пояс с металлическим каркасом.

Для того, что бы на наружной стене визуально не просматривалось место его установки монтаж армо пояса осуществляют следующим образом, по наружной стене устанавливаем газобетонные блоки толщиной 100 мм. Затем, чтобы избежать образования мостиков холода, закладываем 50 милиметровый полистирол. С внутренней стороны стены ставим опалубку из деревянного щита, в образовавшееся пространство укладываем армопояс.

Полезное видео:

Рекомендуем вам еще:

Как рассчитать размеры деревянного перекрытия?

Чтобы дом из газобетона простоял многие годы, важно правильно сделать расчет межэтажных или чердачных конструкций, ведь они будут служить полом для верхних этажей. Строителю необходимо знать, какой максимальной длины и сечения покупать балки

Приведем сводную таблицу, по которой, учитывая длину пролета и шаг установки бревен, можно установить сечение:

Длина пролета, м	Шаг установки, см
60	100
Сечение бруса, мм
7	150х300	200х275
6,5	150х250	200х250
6	150х225	175х250
5,5	150х200	150х250
5	125х200	150х225
4,5	100х200	150х200
4	100х200	125х200
3	75х200	100х175
2,5	75х150	100х150
2	75х100	75х150

Предположим, что строится дом из газоблока с длиной пролета в 5 м, и балки монтируются с шагом в 1 м. Сверьтесь с таблицей – потребуется брус с сечением 150х225 мм. При дальнейших расчетах учитывайте, что доски будут заходить в газобетонную стену минимум на 15 см. Поэтому максимальная длина перекрытия устанавливается так: 5 + 0,15 + 0,15 = 5,3 м.

Просчитайте, чтобы сечение пиломатериала обеспечивало прогиб не более 1/300 от размера пролета этажа. Желательно, чтобы длина деревянных балок не превышала 6 м – конструкция может не выдержать нагрузок. Точное количество пиломатериала, которое необходимо подготовить, рассчитывается с учетом площади поверхности.

Как монтировать деревянное перекрытие в доме из газобетона своими руками?

Когда рассчитаны размеры перекрытий можно закупать все необходимые для монтажа материалы. Межэтажная конструкция состоит из нижних опорных балок, покрытых тепло- и звукоизолятором, и закрепленных сверху контрреек. Опытные строители в качестве пиломатериала выбирают клееный брус, обрезную доску или готовые двутавровые балки. Можно использовать и металлические элементы.

Перед устройством межэтажных конструкций пиломатериал обрабатывается антигрибковыми средствами. Здесь можно использовать любой из составов, имеющихся в продаже. Исключение – растворы на масляной основе. Такие вещества будут препятствовать испарению влаги с дерева, что сделает дом из газобетона менее прочным и надежным.

Не будет лишней и обработка брусьев веществами, увеличивающими показатели огнестойкости, поскольку дерево горюче. Современные составы позволяют значительно снизить опасность возгорания – в случае пожара пол или крыша не обрушатся в течение нескольких часов. Если устанавливается межэтажное деревянное перекрытие по металлическим балкам, то стальные элементы необходимо обработать антикоррозийными средствами.

Дождитесь пока составы, нанесенные на отдельные части конструкции, просохнут. А когда подготовительные работы будут закончены, можно монтировать межэтажные деревянные перекрытия:

1. Концы балок, которые будут в дальнейшем крепиться в газобетонной стене, сначала подпиливаются под углом 60°, а потом оборачиваются в рубероид. Это предотвратит истирание брусьев. Места «срезов» оставьте непокрытыми – дерево должно «дышать».

2. Нельзя допустить, чтобы газобетонный блок вплотную касался торца балки – это может привести к загниванию бруса. Поэтому в этом месте оставьте зазор – минимум 5 см. Здесь же уложите тонкий слой теплоизоляции – минеральную вату.

3. Вначале монтируются крайние балки. Соблюдая одинаковый шаг, крепите промежуточные деревянные доски. Насколько ровно ложатся брусья, проверяйте по строительному уровню.

4. Балочные перекрытия крепятся к армирующему поясу металлическими уголками, пластинами или шпильками, покрытыми антикоррозийным составом.

5. Теперь можно приступить к монтажу наката. Он делается на основе досок или брусьев, которые крепятся к нижним частям балок.

6. Накат следует утеплить. Слой теплоизолятора – минимум 10 см.

7. Деревянные балки для перекрытия сверху покрываются лагами. После этого можно приступать к устройству пола верхнего этажа. Если в дальнейшем запланировано покрыть его линолеумом, ламинатом или паркетом, то на лаги дополнительно укладывается ДСП или фанера – для выравнивания поверхности.

8. Снизу перекрытия с деревянными несущими элементами обшиваются вагонкой или гипсокартоном. Можно подобрать и другие варианты – все зависит от запланированной декоративной отделки потолка на нижнем этаже.

Цокольная конструкция монтируется по такой же технологии, что и межэтажная

Но строителю в этом случае важно учесть некоторые особенности:

• Чтобы защитить газобетонный блок и балки (в случае повышенной влажности на нижних этажах), предусмотрите прокладку гидроизоляции. Укладывается она под утеплитель.
• Если комнаты снизу не отапливаются (кладовка или подвал), предусмотрите более толстый слой теплоизолятора – до 20 см. Чтобы уберечь блоки от образования конденсата, по верху утеплителя уложите пароизоляцию.

Усиление несущих стен

Считается, что пенобетон недостаточно надежный материал и плохо выдерживает нагрузки. Следовательно, стены необходимо обязательно армировать.

Классический способ кладки пеноблоков при помощи цементирующего или клеевого раствора не во всех случаях может противостоять растягивающей нагрузке в постройке, выполненной из пеноблоков. Возникает необходимость повышения несущей способности до монтажа перекрытия из древесины и в процессе возведения несущих перегородок.

Более того:

• Формируется защита балок от влияния материала, из которого выполнены блоки;
• Происходит фиксация балок на пластинах, которые проявляют устойчивость к коррозионным процессам;
• В блоках формируют штробы 12×12 мм, куда впоследствии закладывают арматуру;
• Иногда арматуру можно монтировать в швы, если кладка выполняется на раствор.

В процессе подготовки стен нельзя забывать о качественных характеристиках материала, который был использован для производства балок. Для компенсации его изъянов нужно провести обработку его поверхности специализированными растворами, которые могут защитить от:

• Процессов разложения материала;
• Формирования плесневых грибков;
• Впитывания воды и влаги;
• Воспламенения.

Обычно используются либо готовые решения, либо мастика с битумом.

Межэтажные перекрытия в домах из газобетона

Сегодня я вам расскажу о тех типах перекрытий, которые можно использовать при строительстве дома из газобетонных блоков. Как известно, перекрытия — это горизонтальные конструктивные элементы в здании, разделяющие этажи. Они воспринимают все нагрузки от полов, перегородок, мебели, веса людей.

Перекрытия в домах из газобетона обычно бывают трех видов: — плитные: плиты из газобетона или железобетонные, — монолитные и сборно-монолитные, — балочные: по деревянным или металлическим балкам.

При выборе типа перекрытия обязательно приходится учитывать: — этажность дома, — величину пролета, — сейсмичность региона, — вертикальную нагрузку.

Плитные перекрытия

Самые тяжелые железобетонные плиты используются только тогда, когда монтаж более легких вариантов невозможен по технологии: при длине пролета превышающей 6 метров. Ребристыми плитами можно покрыть пролеты до 9 метров. Плиты из газобетона намного легче железобетонных и предпочтительнее по тепло- и звукоизоляционным характеристикам. Не смотря на то, что по ширине они производятся не толще 20-30 см, они очень прочны. Недостатком газобетонных плит можно считать, что они слишком хорошо всасывают воду, поэтому вся арматура, использующаяся при их укладке должна быть тщательно обработана антикоррозионными составами. Для укладки любых плит перекрытий вам понадобится кран.

Строим дом

Возведение стен из пенобетонных блоков.

Строительство любого дома, будь то дача или загородный коттедж, начинается с выбора участка, подходящего проекта и с расчетов затрат на строительство.

Сегодня очень большой выбор у желающих построить свой дом среди загородных поселков коттеджного типа разного уровня. В таких поселках уже продумана вся инфраструктура, подведены коммуникации и дороги.

Организации, осуществляющие застройку этих территорий, предлагают покупателям на выбор различные проекты и строительство домов из пеноблоков или иных материалов под ключ.

Если у потенциального покупателя не хватает средств на то строение, которое он выбирает в результате, то застройщики могут предложить и строительство домов из пеноблоков в кредит.

Если вы хотите снизить затраты на строительство дома из пеноблоков, то необходимо понимать, какие этапы строительства вам придется пройти.

Пошаговое строительство дома из пеноблоков предполагает следующие этапы работ:

1. закладка фундамента;
2. возведение стен;
3. устройство перекрытий;
4. устройство кровли;
5. закрытие контура (установка окон и дверей);
6. прокладка инженерных коммуникаций;
7. настил полов;
8. устройство перегородок;
9. отделочные работы.

Рассмотрим некоторые этапы строительства дома из пеноблоков.

Фундамент

На фото показано устройство свайно-ленточного фундамента.

Строительство дома из пеноблока начинается, как и любое другое строительство, с закладки фундамента. Но дома из пеноблоков отличаются тем, что имеют небольшой вес относительно кирпичных.

А раз так, то и фундамент не нужен особо усиленный, что позволит сократить затраты на строительство и сроки возведения.

Фундаменты под дома из пеноблоков рекомендуется закладывать двух видов:

1. свайно-ленточный;
2. плитный.

При возведении двухэтажного жилого дома из пеноблоков на территории средней полосы России, где преобладают суглинистые почвы, достаточны следующие параметры для закладки столбчато-ленточных фундаментов:

1. глубина бурения под опорные столбы – 1,6 м;
2. шаг установки опорных столбов под ростверк – 1,5 м.

Основу такого фундамента составляют каркасы из арматуры, которые заливаются бетоном. Для формирования бетонных конструкций используется съемная опалубка.

Опытные строители домов из пеноблоков осуществляют закладку такого фундамента по новым технологиям, когда ямы под столбы не копают и в них не устраивается опалубка.

Специальными бурами высверливаются скважины, которые гидроизолируются и служат сами опалубкой для устройства свай для фундамента.

Вторым вариантом фундаментов, которые рекомендуются, когда ведется строительство домов из пеноблоков, является фундамент плитный.

Название его говорит само за себя. Под дом заливается плита. Отличие таких фундаментов заключается в том, что он жестко пространственно армируется по всему объему.

Армирование фундамента плитного типа.

Глубина устройства плитного фундамента находится в прямой зависимости от веса сооружаемого дома и для пеноблочных конструкций обычно принимается равной 30 – 50 см.

Стены

Следующим этапом строительства является возведение стен здания.Блоки из пенобетона очень легко режутся, сверлятся и пилятся. При работе с ними можно использовать, как ручной, так и электроинструмент. (см. подробнее статью Стена из пеноблоков своими руками – крепкая и надежная конструкция)

Стройка дома из пеноблоков хороша тем, что можно вести кладку не на раствор, а на специальный клей. Это облегчает сам процесс кладки и исключает появления в стенах «мостиков холода», чего не избежать при применении обычного раствора.

Перекрытия

Перекрытия в доме из пенобетона могут быть нескольких видов:

1. сборные железобетонные;
2. монолитные железобетонные;
3. каркасно – подшивные;
4. сборно – монолитные из газосиликатных блоков.

Виды балок, преимущества и недостатки каждого вида

Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:

1. Цельные.
2. Клееные.
3. Двутавровые.

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Из цельного бруса

Балки из цельного бруса отличаются своей прочностью, однако уступают по максимально возможной длине. Для того, чтобы балка не прогнулась со временем, рекомендуется не устанавливать ее длиной более 5 метров. То есть перекрытия из бруса подходят только для небольших домов.

Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не стоит исключать и риск возникновения пожара.

Из клееного бруса

У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров.

У клееных балок выделяют такие преимущества:

1. Особая прочность.
2. Способность покрывать пролеты до 12 метров.
3. Небольшая масса.
4. Более долгий срок службы.
5. Не деформируются с течением времени.
6. Относительно пожаробезопасны по сравнению с обычным брусом.

Однако, стоит такой материал гораздо дороже.

Деревянные двутавровые балки

Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля, ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.

К плюсам двутавров можно отнести:

1. Высокую прочность, жесткость благодаря своей форме.
2. Отсутствие прогибов.
3. Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
4. Материал не трескается, не рассыхается с течением времени.
5. Легкость в монтаже.

Сборно-монолитная конструкция потолка пеноблочного дома

Главная особенность сборно-монолитной основы – возможность сооружения потолка без использования специального технологического оборудования и грузоподъемных устройств. Небольшая масса составных элементов позволяет быстро выполнить все работы своими силами.

Сделать потолок в газобетонном или пенобетонном доме можно, используя балочные перекрытия

Последовательность действий:

1. Закрепите опорные балки на расстоянии 0,6–0,8 м друг от друга.
2. Сформируйте опалубку из полистиролбетонных элементов или керамзитоблоков.
3. Зафиксируйте в опалубке арматурный каркас из стальных прутьев.
4. Произведите заливку бетонной смесью и обеспечьте твердение монолита.
5. Осуществите теплоизоляцию базальтовой ватой или керамзитовыми гранулами.

Монолитно-сборная конструкция обладает следующими преимуществами:

• улучшенной пароизоляцией;
• высокой степенью звукопоглощения;
• увеличенным запасом прочности;
• низкой трудоемкостью;
• отсутствием необходимости в специальной технике.

Для формирования сборно-монолитного варианта в качестве балок могут применяться следующие материалы:

деревянные брусья. Они отличаются доступной ценой и позволяют сформировать прочную основу между этажами здания

Деревянные элементы важно обработать биозащитными составами и выполнить огнестойкую пропитку. Древесину также следует гидроизолировать

Деревянные балки, обладающие низкой нагрузочной способностью, разрешено использовать в небольших зданиях с расстоянием между несущими стенами до 6 метров;

Используя древесину, обработайте ее биозащитными и огнестойкими составами

металлические профили. Использование тяжелого металлического проката повышает уровень затрат и требует механизации работ по подъему. Для повышения ресурса эксплуатации стальных балок их следует обработать антикоррозионным составом. Металлический профиль способен воспринимать значительные нагрузки. Он может использоваться для создания прочных потолков в габаритных строениях. Расстояние между капитальными стенами может превышать 6 метров.

Преимущества использования деревянных балок:

• простота монтажа;
• приемлемая цена.

Слабые стороны:

• недостаточно высокая пожаробезопасность древесины;
• невысокий период эксплуатации деревянных брусьев.

Используя прочные стальные балки, можно соорудить сборно-монолитную основу с увеличенным ресурсом эксплуатации.

Реализация

Перед закреплением балок на стенах проводят усиление несущих конструкций. Делают соединения с применением пластинок из нержавейки. Когда площадь пространства достаточно велика, дополнительными элементами могут выступать ригели. Толщина балки будет определяться потенциальной нагрузкой + запас в 20%.

На промежуток между балками будет влиять вид материала, высота пролета и нагрузочное усилие.

При определении промежутка нужно придерживаться правила: по мере того, как размер пролета становится больше, нужно устанавливать больше балок, чтобы избежать их прогибания под собственным весом и воздействием нагрузки.

Процедура установки несущих балок – это ключевая стадия работы, так как именно она будет определять прочность и срок эксплуатации.

При создании перекрытия между 1 и 2 этажом в здании, последовательность работ должна быть следующей:

1. Формирование ниш в кладке стен, куда затем будут помещены перекладины.
2. Зарезание концов балок под углом 75 градусов.
3. Обработка антисептическим раствором срезов.
4. Промазывание концов перекладин с помощью битума, обмотка их рубероидом.
5. Помещение балок в стеновые пазы, которые предварительно теплоизолированы с помощью минваты или пенополистирольного материала, защищающего дерево от лишней влаги.
6. После монтажа балок, пазы заполняют герметизирующей композицией или особым раствором.

Необходимо сохранять зазор в несколько сантиметров от конца перекладины. Если возникла необходимость удлинить перекладины рекомендуют применять замковой узел – 2 бруска крепят внахлест и фиксируют с помощью болтов. Участки стыковки следует размещать над опорной стенкой или несущими колоннами.

Если балки достаточно длинные, сформировавшийся прогиб несет угрозу разрушения низа ниши. Чтобы эта проблема не возникла, по всему краю нужно сформировать фаску не меньше 0,5 см.

Свойства газобетона

Уникальный материал, широко использующийся в малоэтажном строительстве. Применяется при возведении несущих стен и перегородок. Обладает отличными тепло- и звукоизоляционными свойствами, пожаробезопасен, паропроницаем. Лёгкий вес и большие размеры значительно увеличивают темп возведения стен с точки зрения физических и временных затрат. В сравнении с кирпичом превосходит его в несколько раз по скорости кладки и функциональным качествам. Сводные характеристики газобетона приведены в таблице:

Характеристики	Величина
Удельный вес, кг/м³	300-1 200
Водопоглощение, %	20-35
Прочность, кг/см²	1,5-3,5
Теплопроводность, т/м*К	0,1-0,4
Морозостойкость, F	35-50
Паропроницаемость, мг/мчПа	0,2
Усадка, мм/м	0,3
Прочность на сжатие, МПа	0,5-25

Легко обрабатывается: пилится, режется, строгается обычным ручным инструментом. В сравнении с бетоном, отличается меньшим показателем естественной радиоактивности так как в его составе нет гранитного щебня и слюды.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Особенности монтажа

Установка балок в здании из газоблоков выполняется в соответствии со следующими этапами :

• подготовка проекта;
• заготовка строительных материалов и инструментов;
• монтажные работы;
• утепление поверхностей;
• гидроизоляция пола второго этажа в газобетонном доме;
• финишная отделка.

Определение сечения балки

При расчетах учитывается, что шаг между элементами не должен быть больше 1,2 м, величина пролета ограничена по требованиям безопасности 6 м. Расчет можно сделать самостоятельно либо с помощью калькуляторов, размещенных на строительных порталах.

Технология монтажа

Монтажные работы осуществляются с соблюдением следующей последовательности этапов :

1. Подготовка проекта.
2. Установка армирующего пояса из ж/б конструкций, на который осуществляется опирание балок с помощью металлических пластин, анкеров или других креплений. Крепления должны быть обработаны антикоррозийными пропитками.
3. Затем требуется нарезать перекрытия по заданной в проекте длине. Глубина упора на стены не меньше 12-15 см. При запланированной длине пролета балки в длину достигают 2,25-2,3 м.
4. Торцевую часть элементов срезают под углом 60-70°.
5. Подготовленные элементы пропитывают средствами для защиты от появления плесени и от возгорания.
6. Несущие панели выкладываются на гидроизоляционный слой из рубероида, толи.
7. Между опорной частью и стеновыми панелями пространства требуется сделать зазор в 2-3 см.
8. Между торцевым элементом и внешней стеной требуется проложить утепляющий слой.
9. Затем монтируются деревянные перекрытия. Завешаются работы выкладыванием промежуточных балок между этажами.

Послемонтажная отделка

Свободные пространства заполняют утеплителем, прокладывают пароизоляционные материалы. Также выполняется гидроизоляция пола второго этажа в газобетонном доме. Чистовые отделочные работы выполняются после установки оконных блоков.

Требования к перекрытиям

В том случае, если здание построено с применением таких материалов, как газобетон или пеноблок, потолок можно установить с использованием нескольких технологий:

• балочной;
• плитной (из сборного железобетона и других материалов);
• монолитной из монолитного железобетона;
• комбинированной, сборно-монолитной.

При этом учитывайте следующие параметры:

• функциональное предназначение здания;
• длины пролета между несущими стенами;
• этажности дома;
• степени сейсмичности района, в котором производится строительство;
• степень вертикальной нагрузки на несущие стены.

При определении степени вертикальной нагрузки на несущие стены учитывается общая масса:

• людей;
• мебели;
• сантехники;
• различного оборудования;
• перекрытий.

Перед тем как рассмотреть основные технологии, при помощи которых возводится потолок, акцентируем внимание на одном общем моменте. Здание, для строительства которого используются газобетон или пеноблок, довольно специфическая конструкция, которая обуславливает необходимость обустройства специального монолитного армированного сейсмопояса по периметру здания при монтаже перекрытий

Также в ряде случаев используются опалубочные газобетонные блоки.А теперь перейдем к выбору типа перекрытия

Здание, для строительства которого используются газобетон или пеноблок, довольно специфическая конструкция, которая обуславливает необходимость обустройства специального монолитного армированного сейсмопояса по периметру здания при монтаже перекрытий. Также в ряде случаев используются опалубочные газобетонные блоки.А теперь перейдем к выбору типа перекрытия.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Примерная схема деревянного перекрытия. Обозначения: 1 —пол ; 2 — гидроизоляция; 3 — утеплитель; 4 — контррейка; 5 — балка; 6 — черновой потолок; 7 — пароизоляция;8 — внутренняя чистовая отделка.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Установленные деревянные балки

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

• Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
• Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

• Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
• Балки крепятся анкерными пластинами к армопоясу.
• Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.
