Пристройка к дому с односкатной крышей - пошаговая инструкция! советы, как сделать и как крепить к стене стропильную систему пристройки

Разновидности крыш пристроек

Перед тем как перейти к разбору кровельных конструкций, которые сегодня используют для сооружения крыш пристроек, необходимо обозначить основные их элементы. Не будем вдаваться сильно в особенности каждого элемента, на фото ниже они четко обозначены, просто отметим основные из них, которые в конструкции кровли присутствуют в обязательном порядке. Это:

стропила, несущие основную нагрузку крыши о формирующие ее скаты:
мауэрлат, равномерно распределяющий нагрузки от стропильных ног на стены здания;
коньковый прогон, который формирует конек крыши и удерживает на себе верхние концы стропил.

Сразу отметим, что в срубе функции мауэрлата выполняет верхний венец постройки, в каркасном доме верхняя обвязка. Что касается конькового прогона, то его устанавливают в системе наслонных стропил.

Элементы кровельной конструкции Источник poclevkin.ru

Итак, с элементами крыши разобрались, переходим к их разновидностям.

Начнем с того, что крыша над пристройкой к дому выбирается по двум критериям:

В зависимости от конструкции стропильной системы основного дома, к которому пристройка пристраивается.
Как расположена пристройка относительно дома.

Что касается места расположения, то пристройку обычно возводят с фасада здания или с одного из его боков.

Теперь, что касается форм кровельной конструкции пристраиваемого помещения.

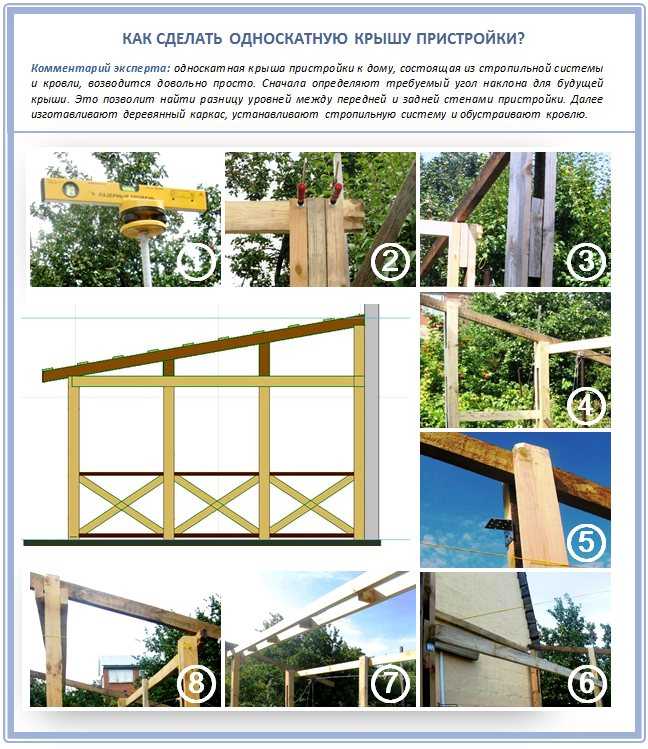

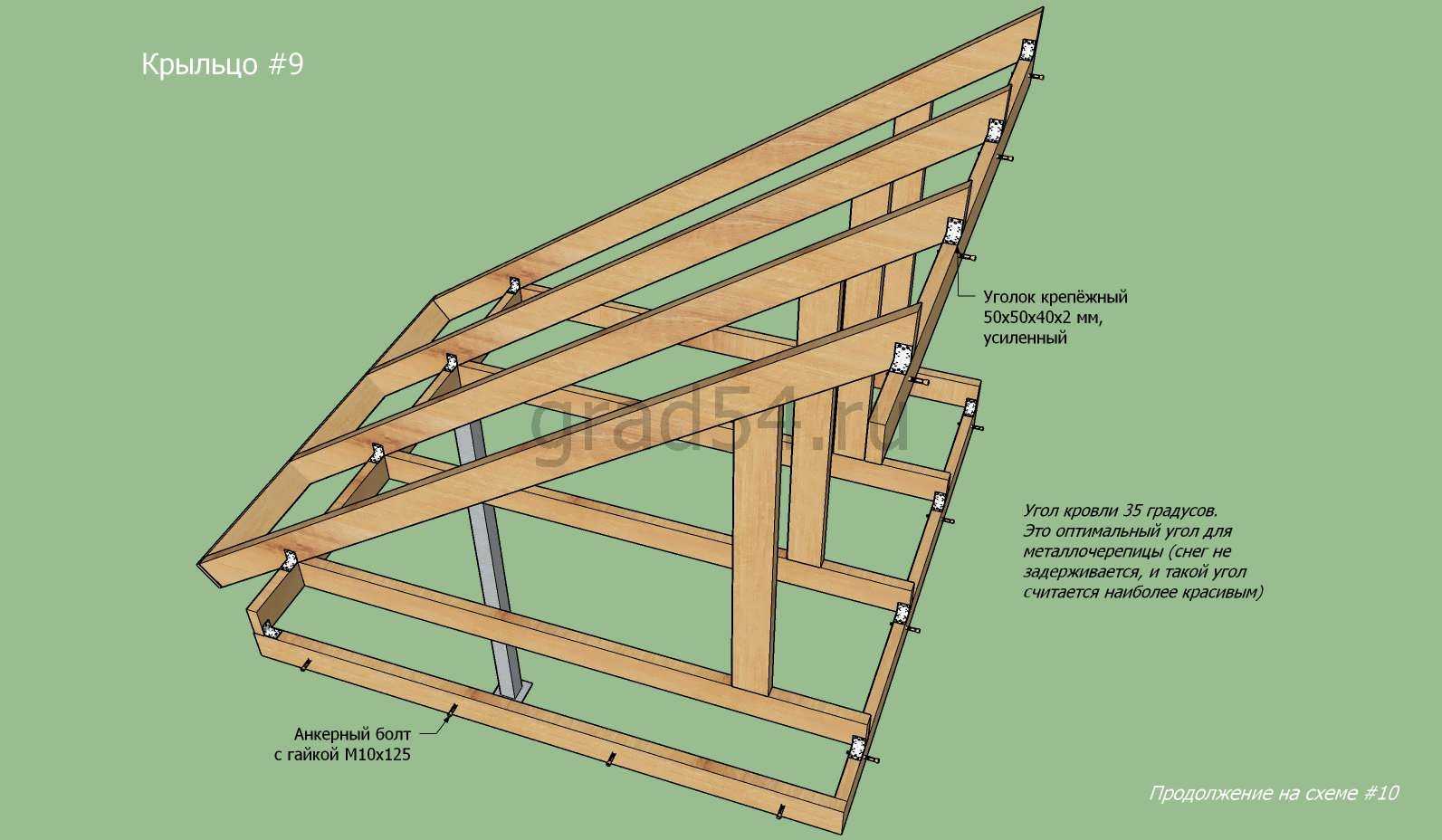

Односкатная крыша

Этот тип крыши является среди загородных застройщиков самым популярным, потому что эта конструкция самая простая и самая дешевая. Но необходимо отметить, что односкатные кровли представлены в разных вариациях.

Первый вариант показан на фото ниже. Здесь отчетливо видно, что это просто стропильные ноги, одним концом упирающиеся в стену пристраиваемого помещения. Второй конец может быть закреплен к стене основного дома или под них монтируют стойки, которые сами упираются в балки перекрытия.

Односкатная крыша пристройки Источник starer.ru

Особенность этой конструкции – формирование холодной кровли, поэтому ее чаще возводят над нежилыми помещениями типа гараж, веранда или какой-то хозблок. Все дело в том, что объем чердачного помещения под такими кровлями небольшой. Его редко когда используют. Именно такая односкатная крыша возводится над открытыми террасами, пристраиваемыми к основному дому. В этом случае кровельная система может не покрываться кровельным материалом. Но так как российский климат – это большое количество осадков, то крыши даже открытых зон отдыха кроют.

Открытая терраса с односкатной крышей Источник m.yandex.ru

Совершенно другой вариант односкатной крыши, когда стоит задача пристроить к дому помещение, которое будет использоваться под жилье. Здесь другие требование к конструкции стропильной системы, где обязательно проводятся теплоизоляционные мероприятия. Как один из вариантов – конструкция, показанная на нижней фотографии.

Обратите внимание, что, по сути, один из скатов крыши дома переделывают так, чтобы он собой закрывал и пристройку. То есть общая крыша становиться ассиметричной. Но при этом она сохраняет все качества утепленной кровельной конструкции, под которой организуется чердак

Но при этом она сохраняет все качества утепленной кровельной конструкции, под которой организуется чердак.

Переделка стропильной системы заключается в том, что стропила просто удлиняют досками, которые по сечению совпадают с сечением стропильных ног. А затем все их укладывают нижними концами не стену пристройки. Обязательно под каждую стропильную ногу устанавливают опорную стойку: брус, доска, сдвоенная доска.

Односкатная крыша, объединяющая дом и пристройку Источник mebel-go.ru

Вообще, вариант, показанный на верхней фотографии, очень интересен. Реконструируемый скат можно не трогать. То есть приобрести новые стропила и провести их монтаж, не затрагивая старый скат. Единственное – придется демонтировать несколько участков кровельного материала у конькового прогона, для установки новых стропильных ног.

Но необходимо отметить, что проведенная таким образом реконструкция крыши требует проведения расчетов. Ведь увеличивается нагрузка от монтажа удлиненных стропил. Соответственно увеличивается площадь ската, а это измененные снеговые нагрузки. И все это скажется на внешней фасадной стене пристройки. Поэтому на основе проведенных расчетов и надо проводить закупку стройматериалов, из которых возводится пристройка и стропильная система нового ската.

Кровля для частного дома – многообразие форм

Многообразие форм поможет не только определиться с наиболее подходящим способом защиты здания от погодных условий, но и найти свое решение для реализации дизайнерских идей для создания оригинального образа.

Прежде чем приступить к выбору типа кровли для собственного жилища, имеет смысл ознакомиться с конструктивными особенностями различных вариантов ее исполнения.

Если говорить о глобальном разделении крыш на виды, то основными критериями являются:

тип материала;
уклон кровли;
вид и форма конструкции.

Основное влияние на выбор типа конструкции будут оказывать погодные условия в данной местности – нет смысла сооружать крышу с небольшим уклоном в местах с большим количеством осадков в зимнее время (снег будет скапливаться и впоследствии разрушать конструкцию).

Основная классификация крыш происходит по форме и количеству скатов. Скат – это уклон кровли более чем на десять градусов. Крыши бывают с одним, двумя и четырьмя скатами.

Реже, но все же встречаются в сфере строительства частных домов, купольные и конические модели кровли. Если в конструкции крыши встречаются несколько вариантов исполнения и форм, то она называется комбинированной.

Итак, разберем подробнее варианты исполнения крыш в частных домах разных размеров и форм, находящиеся в различных климатических условиях:

односкатная кровля – самая простая и экономически выгодная конструкция, не требующая больших финансовых и трудовых затрат для монтажа;

двухскатная – не менее демократичная по стоимости конструкция кровли, которая часто применяется для зданий самой разной формы (идеальна для регионов с большим количеством снега);

мансардная крыша – вариант двухскатной кровли с ломаным профилем (каждый скат имеет два уровня, первый – пологий, второй – падающий);

вальмовая крыша подходит для зданий с большой площадью. Она способна выдерживать большие ветровые нагрузки;

вальмовая кровля с дугообразным склоном (по типу пагоды) встречается нечасто из-за сложности изготовления. Но внешний вид имеет очень привлекательный, оригинальный;

шатровая – разновидность вальмовой кровли, которая идеально подходит для зданий квадратной формы (крыша состоит из четырех треугольников, сводящихся вершинами по типу шатра);

полувальмовая кровля – еще один подвид вальмовой крыши (немного усложненная конструкция для двускатной кровли);

многощипцовая крыша имеет достаточно сложную по исполнению конструкцию (подходит как для квадратных, так и для прямоугольных домов);

сводчатая крыша – название говорит само за себя – крыша имеет форму свода (редко применяется в качестве основного вида кровли жилых зданий, чаще служит дополнением);

бубновая кровля представляет собой сведенные к центру четыре ромба и идеально подходит для домов, имеющих форму квадрата в основании.

Помимо классификации по форме, существует разделение крыш на:

эксплуатируемые;
неэксплуатируемые.

Название говорит само за себя. К эксплуатируемым крышам относятся плоские кровли, на которых можно обустроить зону отдыха на свежем воздухе, площадку для занятий спортом, террасу и даже газон с растениями.

Преимущество плоской крыши не только в простоте исполнения, минимальном количестве материалов и временных затрат, но и в том, что такую кровлю не сорвет даже сильный ветер.

Играют роль и дороговизна земельных участков в черте города, и желание иметь свой зеленый уголок в шаговой доступности, и возможности современного рынка материалов и растений для организации подобных оазисов на крышах.

Если говорить не только об эстетической стороне использования поверхности крыш, но и практической, то наиболее популярным способом создания эффективного пространства является установка солнечных батарей.

Также, все варианты крыш можно разделить на две группы:

чердачные;
бесчердачные.

Если расстояние между перекрытием и поверхностью крыши не превышает полутора метров, то такой вид кровли считается чердачным. Обычно это пространство используется од технические нужды. Бесчердачную кровлю используют в случае, если есть идеи использования пространство под крышей для организации жилых помещений.

Демонтаж крыши в старом доме

Демонтированные элементы крыши следует аккуратно опускать на землю с помощью системы веревок.

Теперь, когда речь идет уже о самом процессе строительства мансарды, необходимо демонтировать крышу в старом доме, чтобы возвести новую, мансардную. Избегать данного процесса не стоит, потому что здесь кроется двойная выгода: во-первых, вы сможете быть уверены в том, что мансарда будет надежной, а во-вторых, в будущем значительно сэкономите средства на ремонте старой кровли.

Первое, с чего следует начать, – это снятие шифера либо другого покрытия. Этот процесс не должен вызвать затруднения, ведь в самой укладке шифера нет никакой сложной технологии. Шифер стоит опускать с крыши, не разбивая его, потому что он может пригодиться в дальнейших работах. Следом за шифером необходимо снять рубероид, который удерживают металлические полосы. Снять верхнее покрытие просто, и сделать это сможет один человек, но при разборке самой конструкции желательно иметь команду, потому что при демонтаже могут возникнуть трудности.

https://youtube.com/watch?v=eo_AenJ19zE

Конструкция

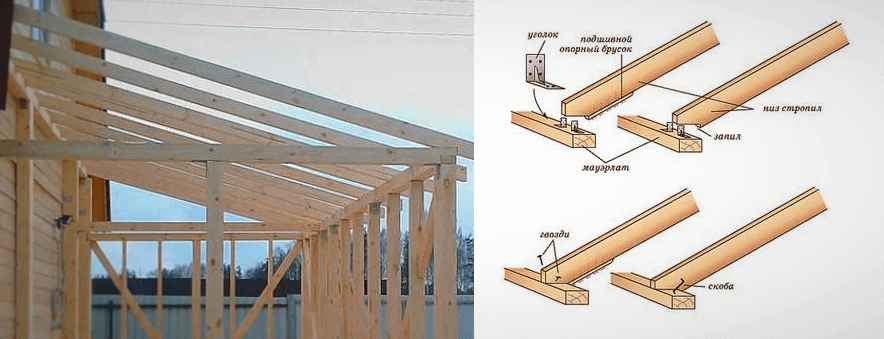

Односкатной крышей называют легкую кровельную конструкцию, состоящую только из одного ската. Она состоит из деревянного стропильного каркаса, обрешетки, фронтона и материала покрытия. Строительство односкатной крыши, пристроенной к дому, отличается от отдельностоящей тем, что она одной стороной прикрепляется к несущей стене сооружения. Стропильный каркас такой конструкции состоит из следующих элементов:

Мауэрлат. Этим термином называют брус, служащий опорой для стропильных ног односкатной крыши. Он изготавливается из древесины твердых пород и обрабатывается антисептическим составом. На мауэрлат переносится вес кровельного покрытия, который он равномерно распределяет и передает на несущие стены и фундамент. Чтобы своими руками сделать крышу для пристройки, один мауэрлатный брус закрепляют на стене основного дома, а другой укладывают на опорные столбы.
Стропильные ноги. Эти элементы стропильной системы изготавливают из досок размера 50х150 мм или 100х150 мм. На обоих концах стропил делают запилы для того, чтобы закрепить их на мауэрлат. Они несут на себе вес кровельного материала, распределяя нагрузку равномерно и передавая на опорный брус.
Подкос. Подкосом называют дополнительный элемент стропильной системы, который служит для усиления конструкции в случаях, когда скат имеет длину, превышающую 4 м. Подкосы упирают одной стороной в мауэрлат, а другой в середину стропильной ноги.
Обрешетка. Обрешеткой называют доски сечением 40х150 мм, которые настилают на стропильные ноги, чтобы сделать устойчивое основание для настила кровельного материала. Если для перекрытия пристройки используют мягкие виды кровли, сооружают сплошную обрешетку из листов влагостойкой фанеры.

Обратите внимание! Односкатная крыша – наиболее простой вариант кровельной конструкции, доступный для монтажа своими руками. Конструирование и создание проекта кровли такого типа не требует особых знаний и сложных вычислений

Слабое место этого варианта перекрытия, на которое нужно обратить внимание – стык ската со стеной дома, где пристраивается дополнительное помещение. Плохая гидроизоляция соединительного шва часто становится причиной протечек в пристройке.

Интересные варианты дизайна мансардной комнаты

На фото ниже приведено несколько конкретных примеров того, как можно сделать уютную жилую мансардную комнату различного предназначения.

Гостиная или домашний кинотеатр в мансардном помещении

Комната для приема гостей и отдыха должна быть просторной и представительной. Однако гостиная, расположенная в мансарде, легко разбивает сложившиеся стереотипы. Тщательно продуманное расположение элементов обстановки, несмотря на небольшую площадь, может помочь получить в итоге стильную и красивую комнату. Отличного результата можно добиться, учитывая следующие рекомендации:

Минимальное количество деталей.
Эргономичные предметы обстановки, мебель.
Тщательно продуманные варианты освещения.

Одним из наиболее необычных и вместе с тем практичных вариантов оформления мансардного помещения является организация комнаты для отдыха, оснащенной домашним кинотеатром. Стоит отметить, что используемые в качестве изоляции и утепления жилой мансарды материалы, могут служить также и для получения отличного акустического эффекта. Поэтому наслаждаться просмотром любимых кинофильмов в таком маленьком кинотеатре можно будет точно так же, как и в настоящем.

Библиотека либо рабочий кабинет

Плодотворно поработать и насладиться прочтением книги поможет уединенное и тихое место, каким может стать мансарда, оформленная под рабочий кабинет или библиотеку. Оборудовав стены продуманными встроенными полками и стеллажами, предназначенными для хранения книг, возможно совмещение обеих функций. Комфортное и удобное помещение можно сделать, применив навыки правильного использования свободного пространства и принципы эргономики.

Кухня в мансарде

Безусловно, размещение кухни в мансардном помещении выглядит прекрасной идеей, так как для воплощения в жизнь такого плана не потребуется много свободного пространства. Однако такой вариант будет нуждаться в очень хорошей и тщательно выполненной изоляции стен и потолка. Связано такое требование с тем, что горячий пар, который будет подниматься в процессе приготовления пищи, окажет сильное влияние на циркуляцию воздуха в пространстве под кровлей.

Бильярдная комната на мансарде

В случае если предпочтение отдается не спокойному просмотру кинофильмов, а более активному отдыху с компанией друзей, в мансардном помещении лучше организовать бильярдный зал, который отлично разнообразит повседневную рутину. На первый взгляд, поместить бильярдный стол в такое небольшое пространство нереально. Однако, воспользовавшись специальными модификациями домашнего типа столов, обладающих весьма скромными габаритными параметрами, проблему можно решить. Бильярдный стол рекомендуется установить в центре комнаты, сделав над ним максимально хорошее освещение.

Итак, обладая хорошим вкусом, чувством меры и способностью с легкостью справляться с поставленными задачами, можно смело браться за оформление мансарды своими руками. И уже через некоторое время возникнет возможность в полной мере насладиться полученным результатом.

Несколько вариантов обустройства мансарды

Необходимые условия при постройке мансардного этажа

Для грамотного возведения мансарды необходимо соблюдать определенные правила:

В качестве стропил лучше всего использовать клееный брус толщиной не менее 250 мм, чтобы была возможность проложить утеплитель.
В качестве утеплителя следует выбрать вспененный полистирол. Он не теряет свои свойства при смене температурных условий, обладает небольшим весом и низкой теплопередачей.
Следует позаботиться о вентиляции между теплоизоляционным материалом и кровлей, чтобы дать возможность воздуху свободно циркулировать.
Необходимо подумать об укладке звукоизоляционного слоя внутри и гидроизоляции снаружи.

Не забывайте и про утепление мансарды

Стыковка крыши пристройки и крыши дома

Сращивание крыш основного здания с пристройкой является наиболее надёжным способом защиты конструкции от протечек. Для этого пристройка должна иметь надёжное основание, не поддающееся усадке. Как правило, это ленточный или плитный фундамент, который является продолжением конструкции несущего основания главного здания. Так же стены пристройки соединяют со стенами основного сооружения при помощи анкеров. Так пристройка и здание соединяются в единую конструкцию. Стыковка крыш представляет собой наиболее трудоёмкий и дорогостоящий процесс, требующий частичной разборки кровли основного здания.

Когда стропильный каркас пристройки готов можно состыковать его с крышей дома, соединив в единое целое.

ФОТО: YouTube.comКаркас крыши гаража и обшитая OSB крыша дома

Иллюстрация	Описание действия

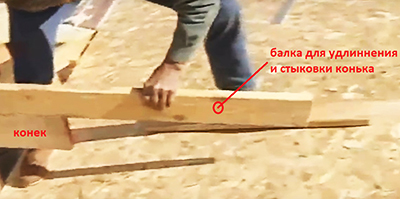

ФОТО: YouTube.com	Удлиняем конёк крыши гаража. Для этого используем балку того же сечения, что и конёк. Выдвигаем её до тех пор, пока она не упрётся в плоскость крыши дома
ФОТО: YouTube.com	Отмечаем линии отреза возле конька и ската
ФОТО: YouTube.com	Крепим при помощи гвоздей и шурупов в указанных местах
ФОТО: YouTube.com	При помощи окрашенного шнура с обеих сторон конька отмечаем линию, где будет проходить ендова
ФОТО: YouTube.com	Прибиваем две доски, на которые будут опираться дополнительные стропила

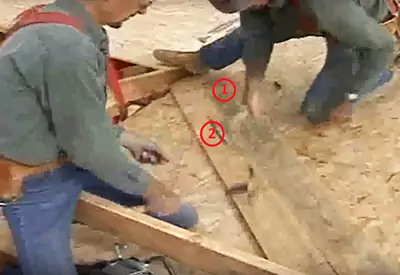

ФОТО: YouTube.com	Делаем шаблон стропила: 1 – угол ската крыши, 2 – прямой угол пятки, опирающейся на конёк
ФОТО: YouTube.com	Измеряем длину стропил от конька до опорной доски

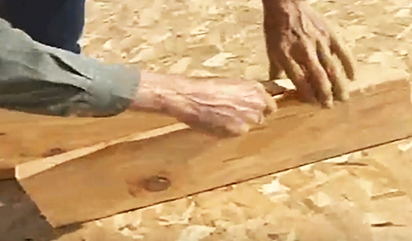

ФОТО: YouTube.com	При помощи шаблона отмечаем нужные углы и обрезаем стропила
ФОТО: YouTube.com	Следует помнить, что при обрезке стропила, опирающегося на скат крыши, угол наклона пилы нужно выставить на величину, соответствующую углу ската основной крыши
ФОТО: YouTube.com	Аналогичным образом обрезаются и крепятся все дополнительные стропила
ФОТО: YouTube.com	Укладываем лист ОСБ на стропила и сдвигаем его так, чтобы угол упёрся в скат крыши дома. Затем отмеряем расстояние по коньку крыши гаража от дома до края листа
ФОТО: YouTube.com	Переносим размер на лист, отмеряя его от угла, установленного на скат дома. Затем соединяем полученную точку и угол на коньке и обрезаем
ФОТО: YouTube.com	Крепим лист, ту же операцию проделываем с другим скатом

Две крыши соединены в одну конструкцию и готовы к укладке кровельного материала. Стык защищается стандартной ендовой.

Более подробно о соединении кровельных конструкций дома и пристройки можно узнать из видео:

Watch this video on YouTube

МИНЕРАЛЬНАЯ ВАТА И ЭКОВАТА

Минвата и эковата – хорошие утеплители. Они достаточно маловесные, экологически чистые, пожаробезопасные, продаются в удобной форме – именно то, что нужно. Минеральная вата менее подвержена усадке, но она гораздо дороже стекловаты.
В свою очередь стекловата не любит передавливания или сминания и способна существенно снижать свои теплоизоляционные свойства при намокании.

Общий недостаток обоих материалов – сложность при монтаже. При укладке утеплительного слоя образуются стыки и щели, требующие качественной заделки. Кроме того, и стекловата, и минвата нуждаются в дополнительной гидроизоляции или пароизоляции.

Основные разновидности мансардных этажей

Первым делом стоит определиться с внешними характеристиками пристройки, которые будут соответствовать общей стилистике дома. Различают некоторые виды:

Одноуровневая мансарда с двускатной крышей. Это утепленное помещение чердачного типа. Имеет низкий потолок и небольшую площадь.
Одноуровневая мансарда под ломаной двускатной крышей. По площади такое помещение гораздо просторнее, но более трудоемкое при проектировании и дороже в цене. Имеет четыре скатные плоскости под разными углами.
Одноуровневая мансарда с консольными выносами. Представляет определенные сложности при проектировании и строительстве. Зато конструкция позволяет установку окон в вертикальном положении, а большое внутреннее пространство сглаживает все проблемы при постройке. Каркас такой мансарды предполагает смещение и выдвижение за пределы дома.
Многоуровневая мансарда со смешанным опиранием крыши. Самая сложная из конструкций мансардных этажей. Требует непосредственного участия специалистов. Чаще всего строится вместе с новым домом и не рассчитана для пристройки к старому.

Стропильная система — основа любой мансарды

Стропильная система мансардной крыши: особенности конструкции

Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
подобрать хорошую гидроизоляцию;
выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

Схемы мансардной крыши

Стропильная система может иметь наклонную или висячую конструкцию. В висячих конструкциях стропила опираются на мауэрлат и коньковый прогон. Для распределения нагрузки на стропила устанавливаются нижние и верхние затяжки. Когда длина ската более 4 м, для предотвращения провисания в нижней части конструкции стропильные ноги подпираются при помощи стоек и подкосов. Главным достоинством такой конструкции является то, что все ее элементы размещаются в неиспользуемых местах мансарды, что создает больше свободного пространства.

Правильный и точный расчет мансардной крыши позволяет получить надёжную и долговечную конструкцию

Наклонная конструкция используется в домах, где посередине здания располагается несущая перегородка, на которую опираются строительные ноги. На внутреннюю несущую конструкцию настилается лежень, который играет роль мауэрлата, и на него монтируются стойки, удерживающие коньковый прогон. Данная система используется для больших площадей мансардной крыши частного дома, устройство которой можно увидеть на фото. Здесь можно использовать кровельные материалы с большим весом, такие как шифер или керамическая черепица.

Существуют проекты мансардных крыш частных домов, где используется оба варианта стропильных систем. Для освобождения свободного пространства элементы каркаса можно сместить в одну из сторон, где они будут использоваться в качестве основы для отделки стен, а ригель подойдет для облицовки потолка. В некоторых архитектурных стилях балки и стойки могут быть использованы в роли элементов декора.

Для обустройства большого карнизного свеса, мансардная крыша выполняется с упором за пределы несущих стен. Здесь не устанавливается мауэрлат. Система монтируется с использованием балок. Обязательно устанавливается подкос, специальные стойки врезаются в балки перекрытия, а стропила закрепляются, используя надежное анкерное соединение и проволочные скрутки.

Схема стропильной системы мансардной крыши

Пристройка к дому крыша к крыше – инструкция монтажа

Некоторые могут подумать, что пристройка – это подсобное помещение, и особого творчества при обустройстве кровли проявлять не нужно. Но бывают и такие пристройки, что своей красотой и функционалом затмевают и сам дом. И именно по этим причинам верхняя часть постройки над ними могут быть разными: как односкатными, так и много скатными.

В принципе, пристройку возводят не только для расширения жилой площади, но и для обустройства летней веранды или кухни, и поэтому часто над ними обустраивают простую односкатную конструкцию.

Но если нужно добавить к дому большое помещение, даже превышающее площадь основного строения, то обустройство ломаного вида кровли будет вполне обоснованным.

Двухскатная подойдет для веранд или летних террас, когда нужно расширить основную площадь или обустроить дополнительное место для отдыха. Так что выбор конструкции зависит от функционала пристраиваемого помещения.

Требования к крыше для пристройки:

Она не может быть единой конструкцией с жилым домом;
Предусматривается небольшой отступ от построенных вновь стен;
Кровельный материал укладывают внахлест, что обеспечивает водонепроницаемость;
Поскольку пристройка будет располагаться ниже уровня основного строения, то все осадки будут скатываться на нее, поэтому требования к гидроизоляции очень жесткие.

Что такое мансарда дома

По определению под мансардой понимается жилое или нежилое помещение в чердачном пространстве. Однако на практике нежилыми остаются только холодные чердаки, а мансарда – это жилое (круглый год или сезонно) пространство, под утепленной кровлей особой конфигурации. В отличие от полноценного второго этажа, у мансарды часть стен образована скатами крыши, что несколько ограничивает ее функционал. Мансардные этажи во все времена пользовались популярностью, не утратили ее до сих пор и вряд ли утратят в будущем.

Современные технологии позволяют организовывать в мансардах помещения любых назначений, как и в полноценных вторых этажах – это могут быть спальни, кабинеты, детские или гостевые комнаты. Сегодня не проблема расположить в мансарде и полноценную ванную при необходимости, не говоря о санузле с душевой кабинкой. Кухни в мансардных помещениях – явление довольно редкое, преимущественно они появляются в том случае, когда речь о проживании двух семей и отдельном ходе с улицы.

Допустимый же минимум для мансардного этажа по санитарным нормам – 2,3 метра, хотя на практике встречаются и другие размеры.
