Возводим гараж из профнастила: выбор места, составление проекта, способы утепления

Подробности

Изготовление каркаса

Если у вас нет аппарата для сварки, или вы не умеете им пользоваться, лучше применять П-образный профиль оцинкованного типа размером не менее 5*5 см. Его нужно нарезать до требуемого размера и собирают посредством болтов. Каркас можно изготовить из деревянного бруса размером 8*8 см, и если для вас такой материал доступнее или дешевле. Не забывайте его обрабатывать средством от воздействия гнили, огня, вредителей древесины и плесени. Для прогонов и стоек кровли для экономии можно применять материал с сечением 4*4 см с толщиной 0.2 см, если сварку будет проводить специалист. Новичкам будет сложно варить такой тонкий материал.

Установка гаража

Малоопытным строителям рекомендовано делать крышу гаража из профнастила своими руками именно односкатного типа, и она проще в изготовлении, но требуется учесть определенные нюансы. Односкатная кровля может быть изготовлена и в ширину, но более высокая сторона должна быть развернута по ветру, а в длину по направлению к задней гаражной стенке. Уклон ската чаще всего бывает 15 градусов, а это обеспечивает сток воды и сход снега. В регионах, где постоянно бывают сильные ветра, уклон не должен быть более 35 градусов, в обратном случае сильно уменьшается сопротивляемость ветру.

Двухскатная кровля имеет определенные минусы и плюсы. Крыша выглядит интереснее, прочнее, надежнее, еще она лучше вентилируется, ее можно применять в качестве чердака, но конструкция получится сложнее в изготовлении и будет дороже. В зонах климата, где выпадает много снега, лучше при строительстве применять двухскатную крышу со скатным углом 20 градусов

Каркас для нее проще сварить на земле, важно разметить стропильную первую форму в виде треугольника равнобедренного типа и укрепляют перемычками. В роли перекладин для каркаса кровли можно применять и железный уголок, профилированные трубы, деревянный брус, П-образный оцинкованный профиль, причем древесины обработана средством от огня, гнили, вредителей древесины, плесени

Обшитая металлическим профилем кровля будет легкой, и, если правильно сделать уклон ската, она не будет иметь дополнительную нагрузку от осадков.

Далее выстраивают каркас для ворот, режут уголок на детали требуемого размера под углом в 45 градусов, сварить раму и после усиливать уголками, для затворов и замков в требуемых местах приваривают металлические пластины. К опорным каркасным столбам требуется приварить одну часть петель, приложить к ним раму, отметить места для крепления второй петельной части и тоже приваривают. Для ворот сдвижного типа монтируют роликовый механизм, для подъемных – рычажно-шарнирный, а при возможности лучше устанавливать автоматику. Если бетон застыл, можно обшивать гараж профилированным листом, в обратном случае будет корежиться и каркас, и лист. Если габариты гаража не соответствуют стандартам листовых параметров, лучше заказать у производителей изделия требуемого размера, качества и цвета. Это сильно облегчить и ускорить работу, даже и места разрезов будут обработаны заводским методом. В обратном случае потребуются дополнительные инструменты – ножницы для металла и электролобзик.

Профилированный лист важно правильно прикрепить вертикально с накладыванием листов друг на друга в одну волну. Это обеспечивает лучший водный сток

Закреплять листы требуется с верхнего угла, и тогда их острые края не будут торчать. Для крепления применяют кровельные шурупы, и они помогут сохранить листы от коррозии и попадания воды за счет резиновой шайбы, которая является уплотнителем. Ими требуется закрепить каждую волну снизу и сверху на расстоянии не менее 0.5 метра и обязательно на стыке двух листов. На гаражные углы прикрепляют особые уголки через 0.25 метров. Если вы желаете изготовить утепленный гараж, площадь постройки уменьшается. Для утепления внутри гаража можно применять минеральную вату, пенополистирол (пенопласт) и напыляемый пенополиуретан. С пенопластом куда проще работать – 4 см толщины спасут и от зимней стужи, и летнего зноя. Материал будет входить между стойками, если их размер будет 1 метр, и это даст возможность сэкономить на сырье для изоляции от пара (мембрана пароизоляционного типа).

Материалы, необходимые для возведения гаража

Образцы профнастила

До начала возведения гаража из профнастила нужно подсчитать листы, но сначала требуется правильно выбрать материал

В первую очередь внимание обращают на толщину. Чем этот показатель выше, тем прочнее листы

Однако у профнастила еще есть ребра жесткости – волны. По форме они бывают трапециевидные, округлые и синусообразные. От высоты волны тоже зависит прочность материала.

Пример буквенной маркировки профлиста

Пример полной маркировки профлиста

Любой строительный материал имеет маркировку и профлист тому не исключение. На гараже из профнастила можно использовать листы со следующим обозначением:

• Маркировка буквой «С» говорит о том, что материал предназначен для стеновых ограждений. Высота трапециевидной волны бывает от 8 до 44 мм. При изготовлении использован металл толщиной 0,45-0,7 мм.
• Маркировкой «НС» обозначаются универсальные листы с высотой волны от 35 до 44 мм. При изготовлении профнастила использован металл толщиной 0,4-0,9 мм. Материал подходит для обшивки стен и обустройства настилов.
• Буквой «Н» маркированы листы повышенной прочности. Высота волны бывает более 44 мм, а толщина металла достигает 1 мм. Монтаж таких листов оптимален для крыши гаража.

Таблица применения разных марок профлиста

Во время строительства гаража для стен можно взять профнастил с буквенным обозначением «С» и высотой волны от 20 мм. Лучшим вариантом считается материал с маркировкой «НС». Для кровельных работ подойдут листы с обозначением «Н». Количество материала можно рассчитать, зная его размеры и габариты будущей постройки.

Кроме профлиста, понадобится заготовить трубы для стоек. Оптимально использовать профиль сечением 60×40 и 40×20 мм. Он подойдет для сборки каркаса гаража. Рамку ворот сваривают из стального уголка сечением 50х50 мм. Дополнительно заготавливают арматуру и материалы для приготовления бетонного раствора.

Гаражи из профнастила схема. Как построить гараж из профнастила своими руками

Для того чтобы построить на своем дворе гараж из профнастила своими руками потребуется минимальный опыт проведения подобных работ. При отсутствии такового не стоит отчаиваться. Постройка не такая уж сложная, поэтому надо не спеша разработать чертеж каркаса и следуя инструкции выполнить все работы.

Разработка проекта

Неопытному человеку сложно сразу приступить к строительству гаража не разобравшись подробно со всеми деталями. Облегчить процесс поможет собственноручно составленный проект. В него надо включить все размеры конструкции начиная от пола и заканчивая крышей, а по этим данным можно будет подсчитать расход материала.

Для разработки проекта потребуется сделать чертеж постройки на листе бумаги. Вначале определяется масштаб. Можно, например, за 1 м реального размера взять 10 см нарисованного, ну или меньше по желанию.

Проект должен отображать следующие данные:

• Традиционно первый чертеж содержит общую схему постройки с видом спереди, сбоку и сверху. Процесс можно упростить, нарисовав трехмерное изображение гаража. По рисунку можно представить общий вид строения и его эстетичность относительно ландшафта двора.
• Второй чертеж отображает размеры каркаса. Все расчеты основываются на габаритах автомобиля. Здесь еще надо учесть, для каких целей необходимо построить гараж. Если только для стоянки авто, то достаточно таких размеров, чтобы можно было свободно открыть дверцы и выйти из машины. Под мастерскую надо увеличить пространство для установки верстака и предусмотреть конструкцию пола со смотровой ямой. Беря в расчеты габариты обычной легковой машины, ширину постройки делают 3 м, а длину – 5 м. Высоту определяют по свободному откидыванию капота на крышу авто, и, конечно, по росту хозяина.Изображая каркас, необходимо указать все вертикальные стойки. В первую очередь отображают угловые опоры, а затем промежуточные с расчетом расстояния между ними 700–800 мм. Для жесткости каркаса на схеме надо нарисовать расположение распоров по углам.

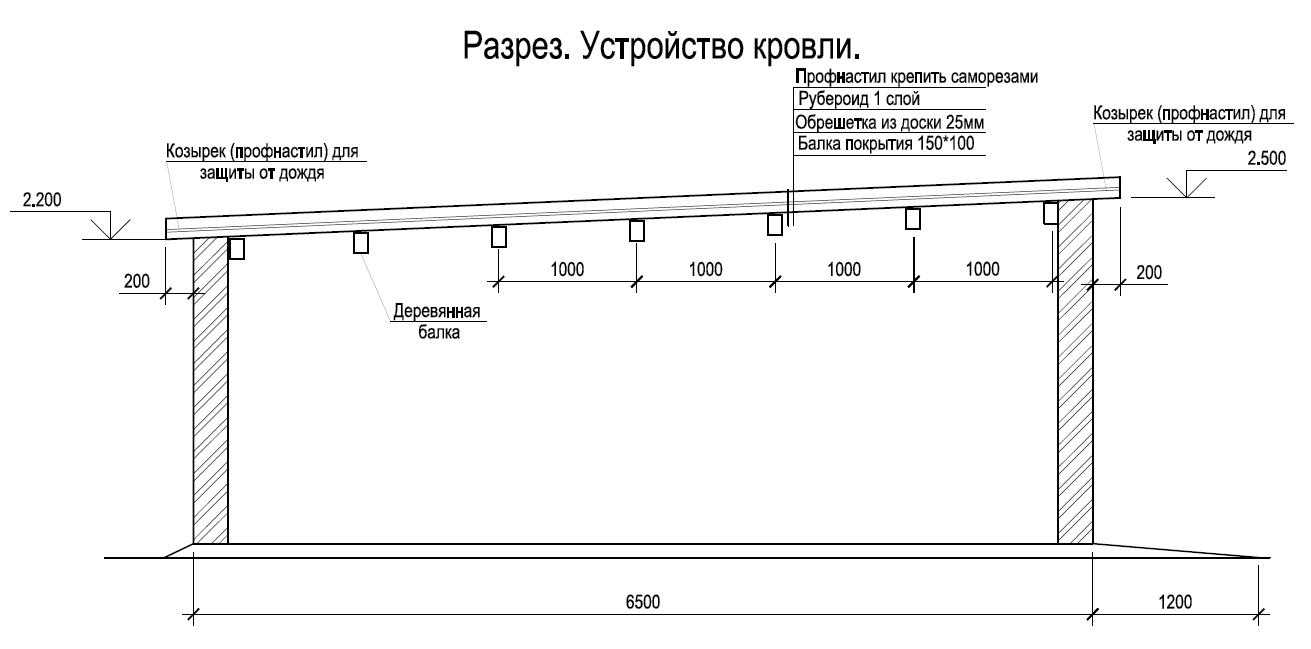

• Третий чертеж – это кровля. Для гаража можно построить односкатную или двускатую крышу. Схему первого вида можно отобразить на общем чертеже всей постройки из-за ее простоты. Чертеж двускатной конструкции лучше нарисовать отдельно. Здесь надо учесть минимальный ее уклон 30ои 3 поперечные балки длиной равной ширине постройки. Они нужны для установки вертикальных стоек, образующих конек крыши.

Подготовка к работе

Строительство любого здания требует тщательной подготовки. В процессе рассчитываются и закупаются инструменты и материалы, расчищается место под будущую застройку.

Подбор строительного материала

Для возведения стен гаража вам потребуется металлический профиль, в маркировке которого есть литеры «С» или «ПС». Буква «С» означает, что материал относится к стеновому типу.

Разновидности и область использования профнастила

Также нужно обращать внимание на величину волны. В первую очередь это касается самостоятельного выбора материала

Если предлагаемый профнастил имеет маркировку С-20, это означает, что высота волны составляет 20 мм. Этот показатель оказывает влияние на жёсткость листа металлопрофиля и, как следствие, всей постройки. Однако он же сделает её значительно дороже.

Стандартный лист состоит из нескольких слоев

Наиболее дешёвым является металлический профиль с маркировкой С-8 или С-10, с высотой волны, равной 8 или 10 мм. Однако если вы будете использовать для постройки этот материал, вам придётся чаще крепить его к профилю. Это снизит герметичность здания. Также следует учитывать, что тонкие листы будут «гулять» во время сильного ветра. Результатом будет разбалтывание профнастила и своеобразный звук. Если планируется строительство гаража в ветреном регионе, лучше использовать материал с высокой волной.

Расчёт материалов

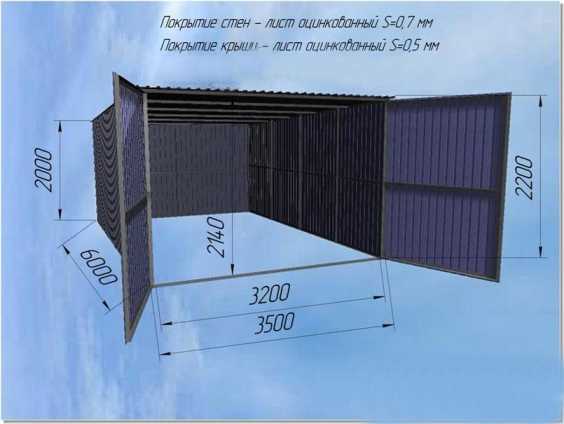

Стандартный гараж на одну автомашину имеет следующие размеры:

• Длина — от 4,5 м, чтобы свободно вмещать любую легковую машину или ГАЗель.
• Ширина — 3,5 м.
• Высота конструкции составляет 2 м или более, в зависимости от автомашины.

Для создания такого строения потребуется комплект материалов:

1. Для строительства фундамента — 4–5 мешков цемента и просеянный песок.
2. Для возведения металлического каркаса гаража — около 70 м профильной трубы 40*20 мм.
3. Для изготовления дополнительных рёбер жёсткости — около 50 м профильной трубы 20*20 мм.
4. Для обшивки строения потребуется 23–25 листов металлопрофиля.

Указаны стандартные цифры из расчета на одну автомашину

Чтобы самостоятельно рассчитать количество металлического профиля, необходимого для возведения гаражной постройки, нужно знать, что высота каждого листа соответствует высоте стены, а длина здания — ширине нескольких листов.

Инструменты

Кроме труб, цементного раствора и металлопрофиля, для возведения гаража потребуется следующий набор инструментов:

1. Болгарка. С её помощью нарезаются металлоконструкции, потому в комплектацию должен входить отрезной круг для металла.
2. Электрический лобзик и специализированные ножницы для резки металла.
3. Сварочный аппарат
4. Шуруповёрт и комплект саморезов. Подойдут крепежи по металлу.
5. Арматура
6. Строительный уровень

Разрабатываем проект

На этом этапе надо определиться с размером будущего гаража, видом кровли, типом фундамента. Это необходимо, чтобы рассчитать количество металла и понять, как будет выглядеть конструкция.

Для одной легковой машины оптимальным будет гараж 6х4 м. Для двух подойдет конструкция 6х8 м. Высота – 2–2,5 м.

Крышу для гаража обычно делают односкатной или двускатной. Первая проще в монтаже и дешевле, потому что не надо покупать дополнительные кровельные элементы. Главное, соблюсти уклон – он должен быть не меньше 10–12 градусов. Делать кровлю из профлиста плоской не рекомендуется, иначе зимой она может прогнуться под толстым слоем снега.

Двускатная кровля требует затрат на конек. Монтировать ее сложнее, но выглядит она привлекательнее.

Каркасный гараж отличается небольшим весом, по сравнению, например, с кирпичным. Поэтому фундамент под него чаще всего делают свайным или столбчатым. Можно залить и ленточный фундамент, а также бетонную плиту, если хочется сделать более основательную конструкцию.

Что надо отразить на чертеже:

• расположение несущих столбов;
• кровельную систему;
• размеры и расположение ворот, калитки, если она нужна;
• количество и расположение окон.

Совет. Заранее стоит подумать о вентиляции, потому что гараж из профлиста представляет собой герметичную конструкцию, в которой скапливается конденсат.

Подготовительный работы

Сделать гараж из профнастила своими руками под силу каждому мастеру с минимальными строительными навыками и базовым набором инструментов. Процесс сооружения этой хозяйственной постройки состоит из следующих этапов: создание проекта, разметки, заливки фундамента, сборки каркаса, обшивки и возведение кровли. Лучше всего выполнять эти работы силами 2-3 работников. Процесс подготовки к строительству гаража выглядит следующим образом:

Создание проекта. Чтобы сделать чертеж будущего гаража, определяют габариты постройки. Этот параметр зависит от того, сколько машин будет в нем содержаться. Для 1 автомобиля средних размеров достаточно ширины 2,8-3,0 м, длины 4,7 м. В таком гараже даже останется свободное пространство для организации сезонного хранения

На этом этапе важно определить, какая должна быть крыша. Наибольшей популярностью пользуются односкатные и двухскатные варианты. Выбор зависит от снеговой нагрузки и среднегодового количества осадков в зоне строительства.
Выбор места

Гараж располагают так, чтобы к нему вела удобная подъездная дорога, а также недалеко от основного дома Участок для строительства выбирают преимущественно ровный, чистый от деревьев и кустов.
Разметка. На расчищенном участке, согласно проекту, устанавливают 4 колышка по углам будущей постройки, а затем между ними натягивают шнур. Отмечают места, в которых располагаются опоры каркаса.
Заливка фундамента. По периметру гаража выкапывают траншею шириной 20-30 см на глубину 0,4-1,0 м. Засыпают в нее песчано-гравийную подушку, армируют, а затем заливают цементом.

Выбор зависит от снеговой нагрузки и среднегодового количества осадков в зоне строительства.
Выбор места. Гараж располагают так, чтобы к нему вела удобная подъездная дорога, а также недалеко от основного дома Участок для строительства выбирают преимущественно ровный, чистый от деревьев и кустов.
Разметка. На расчищенном участке, согласно проекту, устанавливают 4 колышка по углам будущей постройки, а затем между ними натягивают шнур. Отмечают места, в которых располагаются опоры каркаса.
Заливка фундамента. По периметру гаража выкапывают траншею шириной 20-30 см на глубину 0,4-1,0 м. Засыпают в нее песчано-гравийную подушку, армируют, а затем заливают цементом.

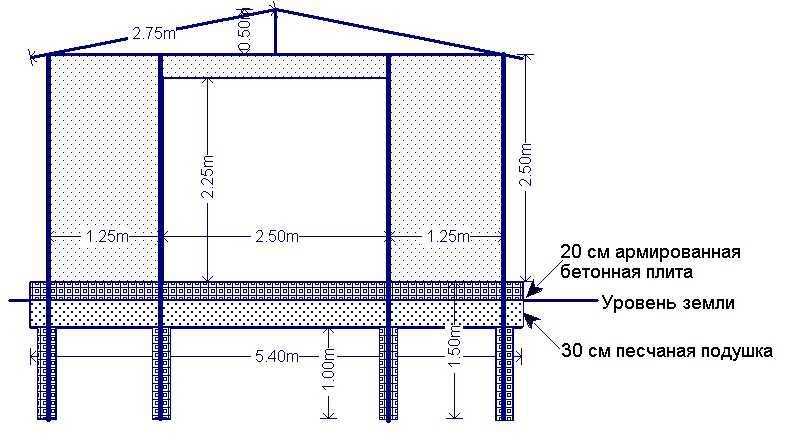

Проект гаража из профнастила

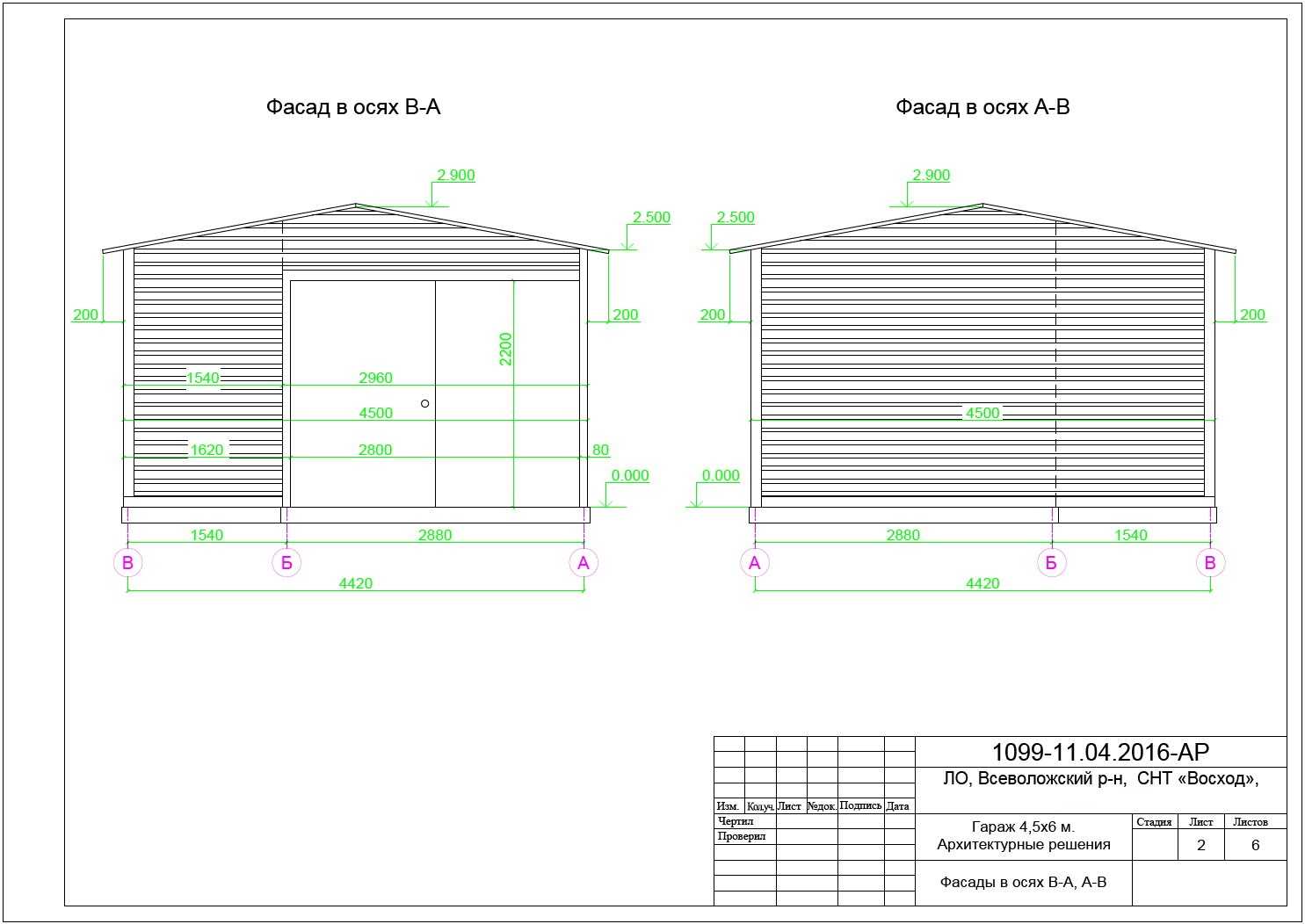

Чертеж гаража на одну машину из профнастила

https://youtube.com/watch?v=8NdCGUsbyw8

Монтаж профлиста

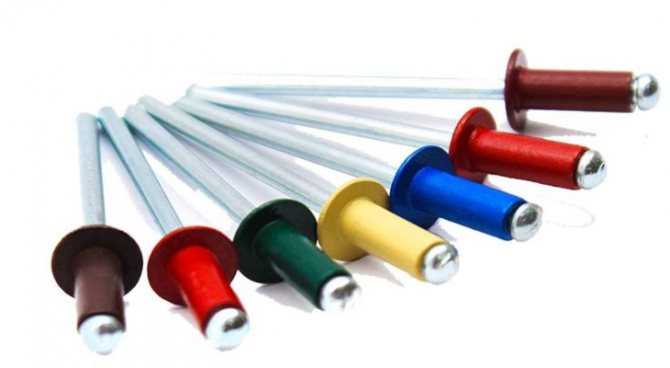

Вытяжные заклепки для профлиста Как уже упоминалось, не следует прикручивать пластины саморезами, если только строительство не ведется в охраняемой зоне. В остальных случаях лучше использовать заклепки.

Последовательность монтажа панелей:

1. Закрепить угловые и стартовые профили.
2. Просверлить по краям листов отверстия, закрасить их защитным составом.
3. Перенести проекцию отверстий на профили остова, сделать в них соответствующие заклепкам отверстия.
4. Наложить панель на основание, начиная сверху приклепать ее к трубам.
5. Последовательно сделать первый ряд с накладкой на одну волну, затем дойти до предпоследнего.
6. Крайний ряд подрезать по высоте, закрасить торцы и прикрепить.
7. Аналогично закрыть остальные стены и фронтон.

Когда все пластины будут установлены, проверить правильность работы и закрыть их верхней торцевой планкой. Для улучшения внешнего вида покрытия заклепки можно закрасить подходящим цветом.

Стены и крыша

Монтаж каркаса гаража из металлопрофиля начинают с крайней торцевой рамы-фермы. В случае неразборной конструкции ее ставят в подготовленные скважины, выравнивают по шнуру, проверяют вертикальность и фиксируют временными связями (деревянными рейками-упорами, забитыми в землю). После этого монтируют соседнюю раму.

Между собой их соединяют горизонтальными отрезками труб на сварке или на саморезах. В коньковой части рамы связывают между собой стальными трубчатыми прогонами. Среднюю часть ската фермы можно заполнить обрешеткой из досок, толщина которых должна быть равна толщине труб (30-40 мм).

Установив все рамы, монтажные отверстия в фундаменте бетонируют, делают перерыв на несколько дней после чего приступают к обшивке гаража профнастилом. Его ставят вертикально для лучшего стока воды.

Листы крепят к продольным связям каркаса (трубам, уголку) с помощью саморезов, вкручивая их в нижнюю часть волны. Верхний нахлест фиксируют заклепками для более плотного контакта.

Первый лист обшивки ставят так, чтобы он прилегал нижним краем волны к стойке. Сначала фиксируют верхний угол листа, затем выравнивают и крепят его к продольным трубам, не трогая участок стыковки со следующим листом.

Обшив три стены гаража, углы прикрывают вертикальными планками, которые покупают вместе с коньковым профилем.

Их можно сварить из профильной трубы 40х20 мм, снабдив поворотными петлями и стопорами для фиксации створок.

Самая ответственная операция – навеска ворот выполняется в два приема. Сначала петли, приваренные к створкам, прихватывают монтажным швом к стойкам. Проверив ворота на отсутствие перекоса и легкость закрывания, петли обваривают рабочим швом.

Монтаж профнастила на крыше ведут так же, как на стенах. Для упрощения работы листы лучше заказывать длиной, равной длине кровельного ската. Важный нюанс – использование герметика на участках стыковки листов. Он предохранит крышу от протечек.

После завершения монтажа профнастила, на коньковом участке крепят профиль, закрывающий стык скатов. Для исключения попадания дождевой воды под крышу под коньковый профиль ставят уплотнительную ленту.

От дискомфорта, вызванного сильным нагревом металла летом и зимнего холода в гараже можно избавиться, утеплив каркас. Проще всего выполнить эту работу, используя пенопласт. Толщины листа в 40 мм будет достаточно для утепления и размещения между стойками каркаса. Пенопласт не пропускает водяной пар. Это негативное качество материала в нашем случае становится преимуществом, избавляя от необходимости использовать пароизоляцию.

Не забудьте сделать вентиляцию гаража, установив решетки в нижней и верхней частях боковых стен!

Фиксировать клеем жесткий лист утеплителя не обязательно. Достаточно просто вставить его враспор между стойками. Изнутри гаража утеплитель можно обшить плитой OSB, к которой надежно и легко крепятся стеллажи и полки для инструмента и автомобильных принадлежностей.

Заливка фундамента

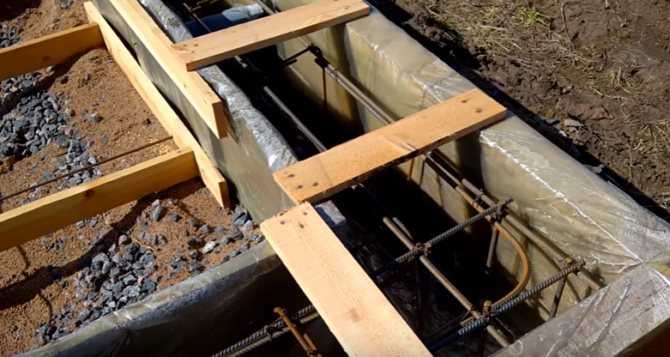

Опалубка для фундамента гаража Изготовление фундамента дело долгое и трудоемкое, выполнять это мероприятие следует с помощником. Вызов мастеров обойдется в немалую сумму, поэтому лучше сэкономить.

Последовательность работы:

1. Провести разметку, снять верхний слой грунта, вырыть котлован.
2. Уложить на дно ямы рубероид, плотный целлофан или геотекстильное полотно.
3. Насыпать подушку из песка и щебня общей толщиной 30-40 см. Смочить смесь водой, выровнять и утрамбовать.
4. Смонтировать и крепко закрепить опалубку.
5. Изготовить усиление из арматуры. Пруты следует связывать, так как сварка ослабляет металл и вызывает его коррозию.
6. Замешать и залить в форму бетон. Делать это нужно непрерывно. Лучший вариант, когда один работник готовит раствор, а второй проводит его выравнивание в опалубке.
7. В мокрый бетон погрузить закладные и трубы для коммуникаций.

Общие сведения

Достоинства и недостатки

Приобретение профилированного листа будет относительно недорогим, он не будет требовать дополнительной обработки (грунтования, окрашивания и шлифования). Возведение этого гаража дает возможность уменьшать расходы на основание за счет экономии на бетоне или его компонентов, если вы планируете делать бетон собственноручно. Профилированные листы не горючие, гибкие, простые в изготовлении, а также обладают длительным сроком эксплуатации до 40 лет и красивый внешний вид. Минус листа в том, что его достаточно просто повредить механическим путем, а это способно вызывать процессы коррозии, а еще гараж из этого материала ненадежно защищен от попадания злоумышленников внутрь. Металл обладает прекрасной тепловой проводимостью, профилированные листы быстро нагреваются и остывают, что может вызвать дискомфорт при нахождении в помещении, но такой минус можно исключать посредством утепления гаража.

Подготовительный этап

Выстраивание гаража в загородном доме или на даче требуется начать с определения его местоположения. Оно должно быть удобным для того, чтобы въехать, находиться неподалеку от дома, не ближе, чем на 1 метр, от участка соседей, за 6 метров от остальных построек, за 5 метров от красной линии (подземных и земных инженерных сетей) и за 3 метра от водоема искусственного происхождения (если есть). Возведение начинается с подготовки участка под основание, и он должен быть как можно ровнее. Когда участок выбран, требуется определиться с габаритами и гаражной конструкции, сделав его чертеж. Конкретно от этого и может зависеть тип фундамента. Для начала требуется измерить участок, а после решить, для какого числа машин вы желаете применять гараж, и что именно в нем будет помимо авто. Не забывайте предусматривать площадь для стеллажей, на которых можно хранить инструменты, сменный комплект резины и запчасти с дисками. Оптимальная гаражная высота – 2.5 метра, а ширина равна размеру авто с прибавлением 1 метра, а еще рассчитать и длину гаража.

Если места хватает, что добавляйте еще по 1 метру, потому что спустя время вы сможете поменять машину, купить большие инструменты и оборудование

Для 2 автомобилей длину гаража важно рассчитать по самой большой машине, а между ними планируйте расстояние хотя бы в 0.8 метров. Если ширина участка не дает возможность поставить машины рядом, потребуется сделать гараж длиннее с расчетом на пару авто, правда, это не очень удобно

Основание

Покрыть гараж профнастилом своими руками несложно, а еще можно предусмотреть все нюансы, можно провести разметку участка под основание, начиная процесс с работ земельного характера. Такой тип гаража является нетяжелым даже с утеплением. На заранее выровненной площадке делают углубления на 0.2-0.3 метра в зависимости от основания:

• Ленточное основание с шириной 0.3 метра располагают по всему гаражному периметру.
• Плита монолитного типа, которая будет играть роль пола в гараже, и соответствует его размеру.
• Для стоек вертикального типа каркаса делают глубину до 0.6 метров и ширина 0.3*0.3 метра.
• Для смотровой ямы, погреба или двух секций одновременно (если вы планируете их сделать) не забывайте учитывать глубину пролегания вод грунтового типа.

После проведения земляных работ можно произвести расчеты требуемых материалов для создания основания – щебенка, песок, материал для опалубки, проволока, арматура, бетон или его составляющие (цемент марки М400 или М500, щебенка и песок). Стойки с распорками, которые к ним приварены, которые обработаны в нижней части от коррозии, монтируются в подготовленные для них места вертикально, засыпают камнями или крупнофракционным щебнем. В остальные углубления основания засыпьте песок, после щебенку, утрамбуйте, и можно добавить воды для того, чтобы уплотнять песок. Опалубку высотой 0.2 метра делают из досок или остального материала и закрепляют брусками. Чтобы предотвращать процессы коррозии металла, в опалубку на кирпичи укладывают 1-1.2 см арматуры, которая связана между собой проволокой из стали или сваренной на расстоянии в 0.2 метра. Фундамент заливают бетоном М400, его можно приобрести в готовом виде (это ускоряет и облегчает работу).

Выполнить работы на основании можно после полного отвердевания бетона, которое займет от 5 до 30 дней (все зависит от погодных условий). Создание погреба или смотровой ямы нужно начать с того, что дно засыпают песком, прокладывают гидроизоляцию, делают стены из красного обожжённого кирпича (бетона) в по предпочтениям. Если вы будете хранить картофель в погребе, полы лучше не бетонировать, так как это ухудшить сохранность. Края ямы оформляем уголком, делаем не просто герметичными, но и утепленными для погреба.

Как рассчитать затраты

Начальный этап сооружения гаража из профильных труб – проектирование и расчёт необходимых материалов.

Прежде всего нужно составить схему будущего строения с учётом габаритов и количества автомобилей. Для одного легкового авто понадобится минимальное количество расходных материалов. Их количество зависит от схемы гаража, которая определяется индивидуально.

Чаще всего каркасные гаражи строятся размером 3*6 или 4*6 метров, что вполне соответствует требованиям для содержания легкового автомобиля класса седан или хэтчбек.

Для кроссоверов, минивэнов, внедорожников, а также лёгких грузовых авто может потребоваться постройка побольше – 5*7 метров и других пропорций.

Независимо от габаритов транспортного средства, необходимо учитывать требования к размеру гаража:

• конструкция должна быть минимум в 1,5 раза шире автомобиля;
• гараж должен быть в 2,5 раза длиннее машины.

Обычно водители предпочитают строить более просторные гаражи, что целесообразно не только из соображений удобства, но и с точки зрения безопасности. Маленькое внутреннее пространство способствует повышенной концентрации паров горючего, что опасно для здоровья и чревато возгоранием/взрывом.

Материалы и инструменты

Для сооружения гаража требуются несложные материалы и инструменты:

• профилированная труба;
• профнастил;
• сварочный аппарат (при необходимости);
• крепёжные элементы для соединения элементов конструкции;
• гаечный ключ;
• дрель или шуруповёрт для работы по металлу;
• болгарка (УШМ) для резки металла (при необходимости);
• маркер для разметки.

Важно также учесть материалы и инструменты для устройства фундамента:

• штыковая лопата;
• лом;
• уровень;
• отвес;
• кирпич, шлакоблок, газоблок, бетон или сваи;
• песок, щебень.

Стоимость работ

Гараж на основе профильной трубы можно соорудить и собственными руками, без привлечения посторонней помощи. Поэтому стоимость работ будет включать только цены на закупку необходимых материалов и аренду оборудования (если нужно).

Строительство гаража из металлического профиля предполагает закупку двух основных групп материалов – трубы профиля 10*10, 20*20 или 25*25 мм и больше. Большинство продавцов предлагает изделия длиной 6 метров. Стоимость погонного метра зависит от размера профиля. В Москве средняя цена одного метра 15*15 мм составляет 44-45 рублей, а профиля 20*20 – 58-60 рублей. Их можно перевести в тонны – 48 300 и 48 800 рублей соответственно.

Рассчитать стоимость профильных труб для сооружения гаража можно по весу трубы. Одно шестиметровое фасонное изделие 15*15 весит 0,6 кг, а 20*20 – 0,84 кг. Начертив подробную схему будущего гаража, можно вычислить необходимое количество труб и их суммарный вес. По нему легко рассчитать и общую стоимость труб. Например, если каркас на схеме состоит из 100 труб 15*15 мм, то общий вес труб составит 60 кг, т.е. 0,6 тонны = 28980 рублей.

Для обшивки стен и кровли необходимо выбрать несущий профилированный оцинкованный или окрашенный лист трапециевидного профиля НС 35, НС 44, НС 57, Н 60, Н 75, Н 114. Стоимость погонного м2 в Москве начинается с 660 рублей. Среднее количество листов, необходимых для обшивки длинных и торцевых стен и кровли – от 12 до 20. Количество погонных метров зависит от размеров выбранного листа.

Если брать для примера лист 1000 *1000, то для строительства гаража необходимо 12-20 погонных метров стоимостью от 7920 до 13200 рублей.

Возведение гаража

Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.

Особенности закладки фундамента

Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.

Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.

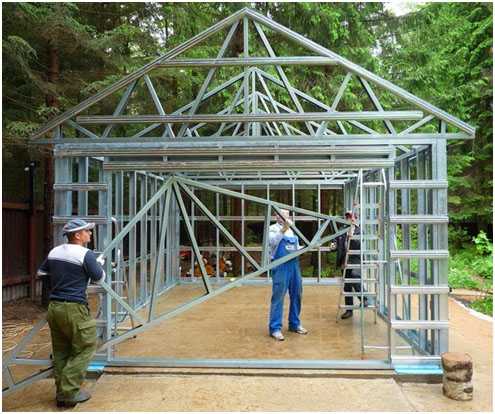

Каркас

Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.

1. Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
2. Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
3. После этого устанавливается верхняя обвязка.
4. По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
5. В верхней части конструкции крепятся фермы кровли.

Ворота

При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.

Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.

Обшивка и кровля

Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.

И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.

Как утеплить гараж

Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.

Плюсы и минусы профнастила

Положительные свойства:

• огнестойкость и отсутствие деформации под воздействием высоких температур;
• негигроскопичность;
• наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
• широкий выбор цветового решения полотен;
• небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
• достаточно долгий срок эксплуатации – до 20 лет;
• экологическая безопасность;
• сравнительно невысокая цена.

Недостатки:

• торцы металлических листов не защищены антикоррозийным составом;
• внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
• под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
• нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Изготовление каркаса

Возводить гараж из профнастила начинают со сборки каркаса. Металлоконструкция является основным скелетом, к которому крепится обшивка. Работы выполняют в следующей очередности:

Руководствуясь размерами созданного проекта конструкции, из трубы нарезают заготовки для стоек. Их приваривают к закладным фундамента. То есть, к выступающим кускам труб, которые были забетонированы до заливки раствором плиты.
Чтобы обеспечить надежную жесткость каркаса стойки между собой сваривают горизонтальными перемычками

Важно сделать прочную верхнюю обвязку по периметру каркаса. На этих горизонтальных перемычках будут закреплены элементы крыши.
Стропильную систему односкатной крыши изготавливают на месте

Сначала с одной стороны гаража выполняют монтаж дополнительных стоек, а к ним и опорам противоположной стены приваривают перекладины, образующие скат крыши.
Если выбран двухскатный тип крыши, то треугольные фермы сваривают на земле. Готовую конструкцию вдвоем с помощником поднимают на каркас гаража, где приваривают к верхней обвязке стоек. Когда все фермы будут установлены, между собой их скрепляют перемычками. В дальнейшем эти элементы исполнят роль обрешетки для крепления профнастила.

Монтаж каркаса

Когда каркас будет готов, на гараж из профнастила устанавливаю ворота. Сначала сваривают прямоугольную рамку из профиля. Для изготовления створок ворот лучше использовать уголок. Его боковые полки образуют нишу в рамке. Сюда удобно будет укладывать утеплитель. Готовые две створки петлями крепят к общей рамке, после чего всю конструкцию фиксируют к каркасу гаража.

Изготовление рамки и створок ворот

По окончании строительства каркаса можно приступать к обшивке профлистом.

На видео показана сборка гаража:

Утепление

Утепление гаража – важный этап. В неутепленном гараже будет очень холодно, отчего зимой с заведением транспортного средства могут возникнуть проблемы. Оптимальной температурой в помещении считается интервал от 1 о до 5 о. Для этого помещение утепляют специальными материалами, среди которых выделяют:

• минеральную вату;
• пенопласт.

Как утеплить минеральной ватой

Традиционный материал для утепления, использующийся в большинстве построек подобного типа. Лучше всего применять твердые базальтовые плиты, так как они обеспечивают максимальную теплоизоляцию и легки в обращении.

Для ее применения не требуется обладать специальными навыками, и весь процесс легко осуществить собственными руками. Между стенкой и минеральной ватой желательно проложить слой гидроизоляции, так как при намокании ее термоизоляционные свойства ухудшаются.

Использование пенопласта

Использование пенопласта в качестве утеплителя позволяет:

• сэкономить бюджет, так как пенопласт – дешевый строительный материал;
• не подвержен гниению;
• легко обрабатывается подручными инструментами;
• долговечен;

К минусам относят:

• разрушение под воздействием солнечных лучей;
• легко уничтожается мелкими грызунами;
• не пропускает воздух. Требуется дополнительная вентиляция помещения.

Важно! Обрабатывайте стыки между листами пенопласта герметиком. Это предотвратит образование конденсата на стенах
