Русская печь с лежанкой в деревенском доме

Советы от печников

К строительству русской печи надо относиться серьезно. Новичку без опыта будет сложно, поэтому надеяться на быстрый результат без ошибок не стоит.

При возведении такого типа очага надо помнить о таких моментах:

1. Маленькая печка весит около двух тонн, поэтому фундамент под ней должен быть добротным, на горизонтальной плоскости. Глубина берется такая же, как и для строящегося дома.
2. В уже имеющемся доме основание печи нельзя привязывать к домашнему фундаменту, зазор между ними должен составлять 10 сантиметров. Если строится коттедж, то фундаменты соединяются.
3. Кирпич с смесь должны быть хорошего качества. Не надо самому черпать глину и мешать ее. Ровные кирпичи легче и быстрее укладывать.
4. Перед укладкой камни замачивают в воде на пару минут. Шамот не нуждается в воде, с него только стирают пыль.
5. Топливник и горнило можно сделать из красного кирпича, но тогда нельзя создавать очень высокую температуру, иначе камень будет выкрашиваться.
6. Лежанка тоже не любит перепадов температур. Поэтому вместо песка пустоту лучше заполнять раствором. При песочном наполнении перекрыша покрывается трещинами.
7. Шамотный кирпич никак не должен быть связан с керамическим. Для этого между ними укладывают картон, а горизонтальные швы изолируют специальной ватой.

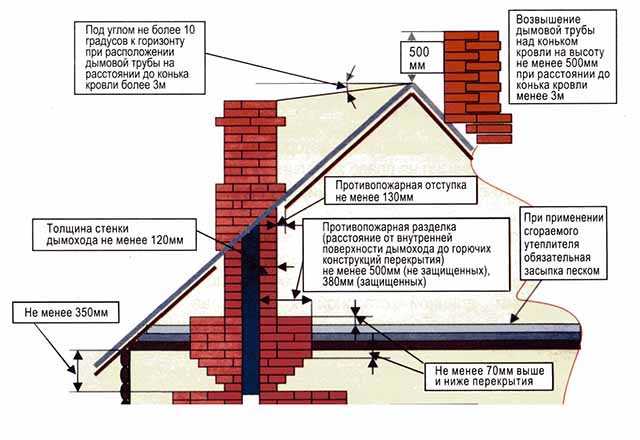

8. Дымоход необязательно должен быть целиком кирпичным. Чтобы сделать его полегче, можно поставить сэндвич – трубу для крыши.
9. Арку и стены можно укрепить каркасом, который сваривают из металлических уголков.

Новая печь топится спустя два-три дня (летом). Сначала на верхней задвижке разжигают небольшой костер.

После того, как труба потеплела, растапливают горнило, затем нижний отдел.

Дрова подкладывают медленно. Это нужно, чтобы вся печь прогревалась равномерно для завершения сушки.

Конструкция русской печи с камином и лежанкой

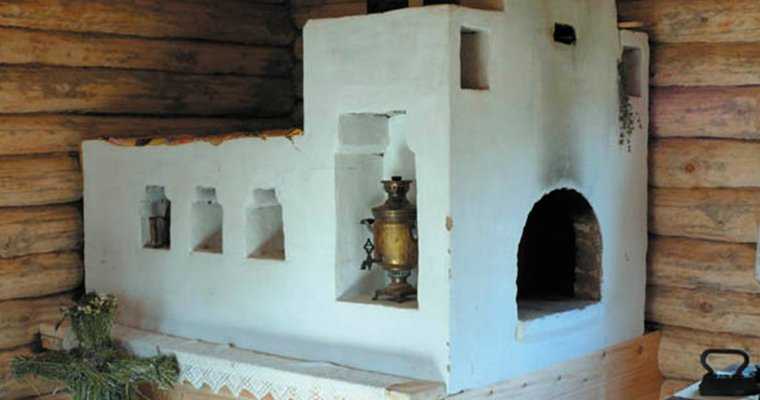

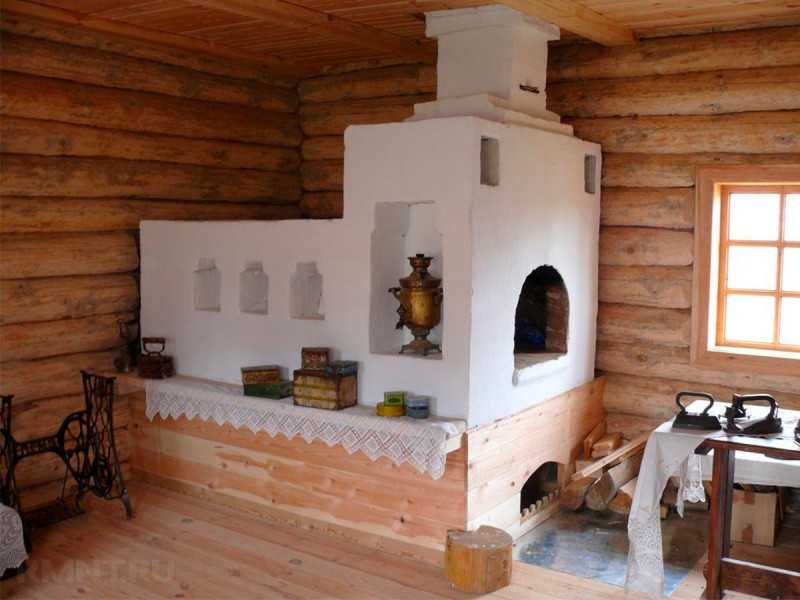

Лежанка в русской печи, по-другому — полати, располагается слева или справа от основной конструкции в верхней ее части, позади дымохода. По некоторым проектам лежанка является как бы отдельно выстроенной конструкцией, которая просто присоединяется к общей части. Главное в проекте с полатями — чтобы теплообменник находился под лежанкой.

Все тепловые каналы сооружения аккумулируются около спального места. В проекте печи с местом для сна должна быть задвижка, которая будет прекращать выход тепла через трубу, то есть более длительное время сохранять тепло в самой конструкции.

Важно! При строительстве свода горнила надо учесть определенный градус наклона потолка в целях аккумуляции теплого воздуха под самой лежанкой. Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее.

В таких конструкциях имеются дополнительные задвижки, так называемые летние и зимние заслонки. В соответствии со схемами, размеры такого сооружения могут варьироваться, но есть минимальные габариты: ширина — 2 метра, высота — 2 с половиной метра.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Процесс монтажа

Если вы все же решили проводить закладку печи своими руками, то ознакомьтесь с особенностями и технологией проведения основных работ. Это поможет правильно выполнить процесс и не допустить ошибок при монтаже. По словам специалистов, многим под силу выполнить все этапы постройки без привлечения посторонней помощи.

Фундамент и подпечье

Очень важно побеспокоиться об устройстве надежного фундамента для кирпичной конструкции. Он должен выдерживать большие нагрузки и не проседать под ними

Нижняя часть печи отводится для подпечья и остается свободной. Там удобно хранить хозяйственные принадлежности и кухонную утварь. В качестве перекрытия для подпечья выбирают бетонные плиты или стальные балки в комбинации с кирпичом.

В связи с высокой пожарной опасностью использование деревянных опор не рекомендуется, но и не запрещается. Если все же нельзя ничем заменить такой материал, не забывайте об антисептической обработке древесины. В противном случае перекрытие может быть поражено насекомыми.

Также необходимо уделить внимание швам и их правильной обработке. Они должны выглядеть аккуратными после нанесения цементного раствора

Внешние стенки оштукатуриваются обычными смесями, предназначенными для внутренней отделки.

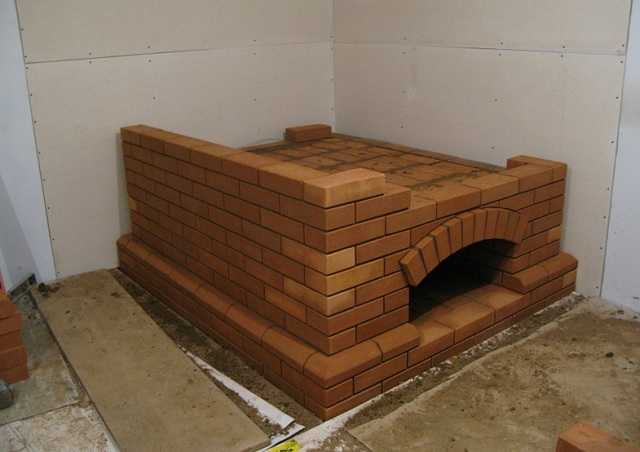

Поверх фундамента укладывают кирпичные стенки параллельно в два ряда, соблюдая перевязку. В третьем ряду устанавливается дверка для поддувала. Далее продолжается кладка, и в пятом ряду устанавливаются дверцы для прочистки топки, а также выполняется футеровка (внутренняя облицовка из огнеупорного кирпича). В следующем ряду потребуется установка колосниковой решетки.

В седьмом ряду формируем глухие каналы, благодаря которым мы получим теплое место для лежанки. Здесь же монтируем топочную дверь. Затем необходимо создать каналы (опускной и подъемный). До одиннадцатого ряда весь процесс повторяется, и только в нем перекрывается топочная дверца и формируются подсосные каналы (из хайла в боковой канал, из топки в подъемный и два перехода между глухими камерами).

Далее производится перекрытие подсосных каналов и заканчивается формировка колпаков (глухих каналов). В тринадцатом ряду необходимо закончить футеровку и перекрыть топливную камеру. Следующий слой кладки состоит из перекрытий.

Начиная с шестнадцатого ряда необходимо формировать вертикальный канал (дымовой) и перегородку для защиты от огня. Этот процесс длится до двадцать второго ряда, в котором устанавливается задвижка для дымохода. Теперь остается выложить дымоход и можно переходить к декоративной отделке, благодаря которой русская печь с теплой лежанкой, созданная своими руками, органично впишется в ваш интерьер.

Как вам статья?

Мне нравитсяНе нравится

История происхождения

Русская печь в её классическом исполнении появилась в XVIII веке. Именно тогда для кладки стали использовать огнеупорный кирпич и оснастили трубой. С этого времени она становится символом достатка и уюта. А росписи на её наружных стенках не только украшали печь, но и играли роль оберега жилища от происков нечистой силы.

Главными задачами печи становятся отопление дома и приготовление пищи. Равномерному прогреву всех помещений способствовал выбор места. Печь ставили в центре избы.

Большие печи использовали в роли бани. Протопив их, место, где горели дрова, тщательно очищали, затем настилали туда соломы и ставили несколько чугунов с водой. Потом туда залезали взрослые, а детей доставляли к месту купания на специальной деревянной лопате (вспоминаем сказку про Бабу-Ягу).

Как мылись в русской печи

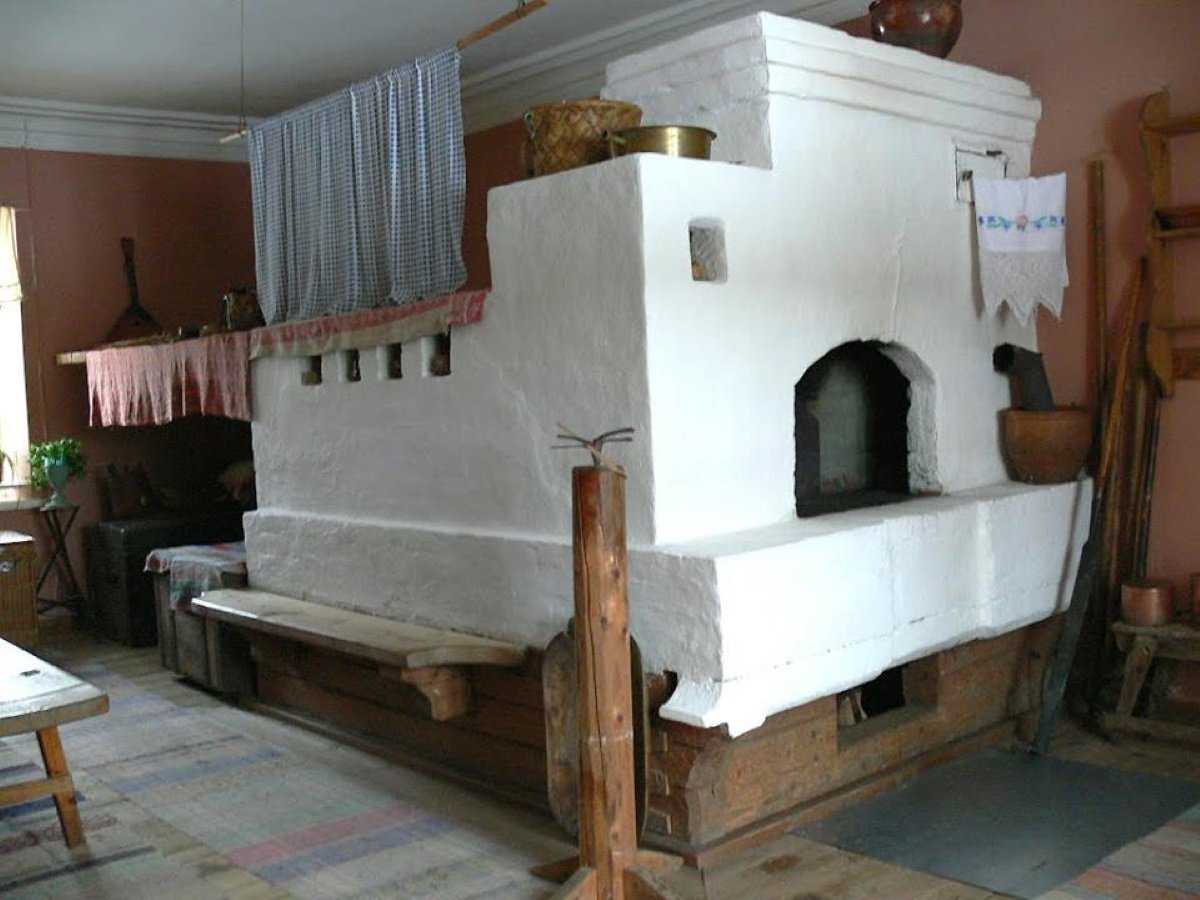

Печь являлась прекрасным местом для отдыха и сна. Для этого  есть  специально отведённое  место, именуемое полатями (полки для сна). По «Домострою» их требовалось поднять над полом на 2,5 аршина. Чаще всего полати выполняли двухъярусными (первый, для взрослых, второй, для детей).

У большой русской печи здесь одновременно могли уместиться до шести человек.

Сегодня интерес к подобным конструкциям неуклонно возрастает. Чему в немалой степени способствует экономичность устройства, возможность выложить её без использования сложного оборудования, дорогостоящих материалов.

Русская печь является конструкцией полиморфной. Даже классические варианты подобных печей отличались друг от друга в соседних избах одного населённого пункта. Их последующее улучшение и модернизация породили огромное число вариаций которые, при всём желании, невозможно рассмотреть в рамках одной статьи.

Поэтому более детально рассмотрим только печь классическую.

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

• Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
• Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
• Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Выкладываем классическую «шведку»

Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.

Духовку отопителя можно использовать для выпечки и обогрева кухни

Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:

• кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
• кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
• колосниковая решетка 30 х 20 см;
• духовка 45 х 25 х 29 см;
• дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
• панель варочная 2 конфорки из чугуна 410 х 710 мм;
• задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
• уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
• полоса стальная сечением 50 х 5 мм длиной 2 м;
• лист металлический толщиной 2 мм – 1 м².

Стенки, контактирующие с пламенем и раскаленными газами, выкладываются огнеуопором По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.

По готовности печка — «шведка» выкладывается согласно представленным порядовкам:

1. Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
2. Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
3. Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.
4. После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
5. На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
6. Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.

Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.

Порядок кладки шведской классической печи смотрите на видео:

https://youtube.com/watch?v=U6wB6xI4DsQ

Варианты обогрева дома

Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.

Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.

Устройство русской печи

По размеру, форме и особенностям конструкции русские печи могут отличаться. По одному из определений, это отопительно-варочные сооружения с 2-мя топливниками, предназначенные кроме отопительных функций еще и готовить характерные блюда, и выпекать хлеба.

Процесс сжигания дров в главном топливнике происходит следующим образом: газы, образующиеся в процессе горения поленьев, поступают в 1 секцию подподовой камеры, затем через специальные отверстия – подвертки поступают во 2 секцию. После этого они перемещаются в верхнюю варочную камеру, откуда в сборный канал и в трубу.

Схема устройства русской печи. Основной топливник необходим для зимнего отопления, малый используют для приготовления пищи в любое время года

При сжигании дров в малом топливнике газы от горения сначала поступают в основной топливник, из него – в трубу. Здесь можно использовать не только сухие поленья, но и кору, щепу, ветки и прочие отходы.

Русская печь обладает массой достоинств, но имеет один заметный недостаток: тепло выделяется на уровне пода, то есть примерно на расстоянии 0,9 м от пола, что препятствует нагреванию нижней части помещения

Основанием для конструкции служит фундамент, обычно на 0,1 м превышающий размеры нижней части русской печи. Здесь же, внизу, находится подпечье – свободное пространство для хранения кочерги, ухвата, лопатки и другого инвентаря.

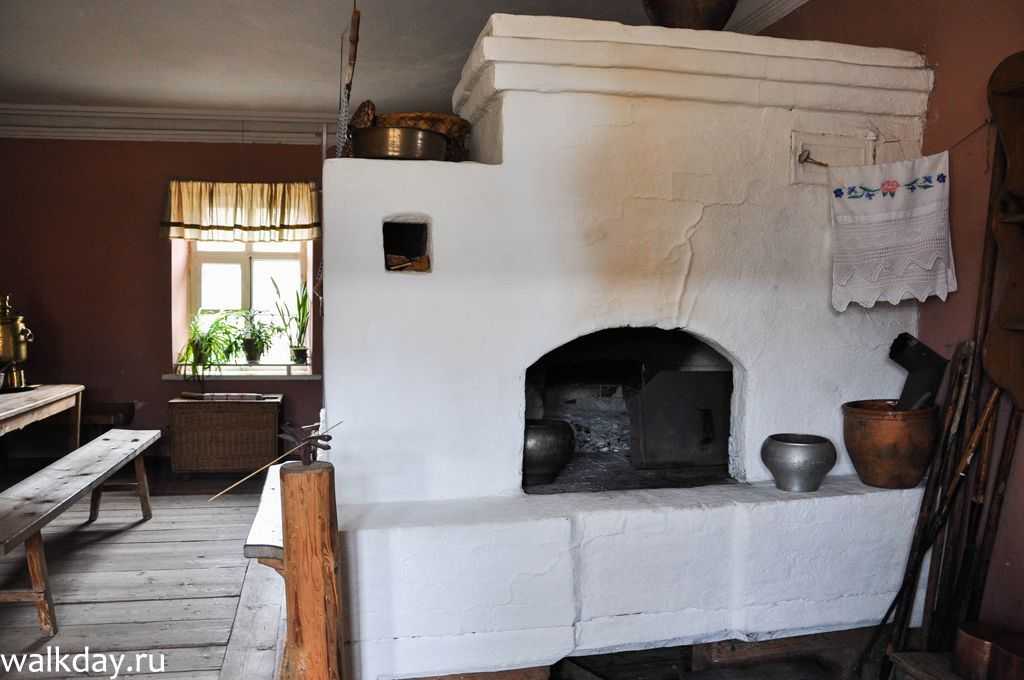

Главной частью считается горнило – варочная камера с отверстием (устьем) с передней стороны. Устье может иметь прямоугольную или арочную форму. Через него внутрь горнила закладывают топливо (поленья) и ставят посуду с пищей

Для кладки варочной камеры, а в частности для свода, подбирают самый огнестойкий, отборный кирпич. От толщины стенок зависит, как долго будет держаться тепло.

Тонкие стенки варочной камеры очень быстро нагреваются, но остужаются также быстро. Стандартная толщина – 1 или ¾ кирпича. Передняя стенка тоньше – ½ кирпича, как и перегородка перед горнилом.

В нижней части камеры для варки располагается под, для которого годится прочный гладкий кирпич. Зачастую его укладывают насухо, без применения раствора, на засыпку из крупнозернового песка, в который добавляют щебень, гравий или битое стекло. Настилка пода производится с уклоном 3-5 см в сторону устья.

Форма свода влияет на степень нагрева и сложность кладки.

Например, полуциркульные своды слабо нагревают под и неравномерно отражают газы, однако считаются более легкими в устройстве своими руками

Пологие своды класть сложнее, для распределения нагрузки приходится использовать стальные стяжки. Однако при такой конструкции под прогревается сильнее.

Технология кладки свода русской печи может отличаться, но часто соблюдают следующее правило: выкладывают его одновременно с 2-х сторон и заканчивают на середине. В центре закладывают замковый кирпич, для обмазки которого используют раствор глины.

Варочная камера устраивается с учетом того, чтобы топливо можно было укладывать недалеко от устья – горение при этом происходит более эффективно. Горшки и противни также устанавливают на под рядом с устьем

Если выпекают хлеб, то под расчищают – выгребают золу, а ее остатки выметают.

До сих пор существует способ выпекания хлеба без противней и форм, когда его кладут на специальную лопату, слегка посыпанную мукой, а затем «сажают в печь» – просто сбрасывают резким движением на под.

Виды печей

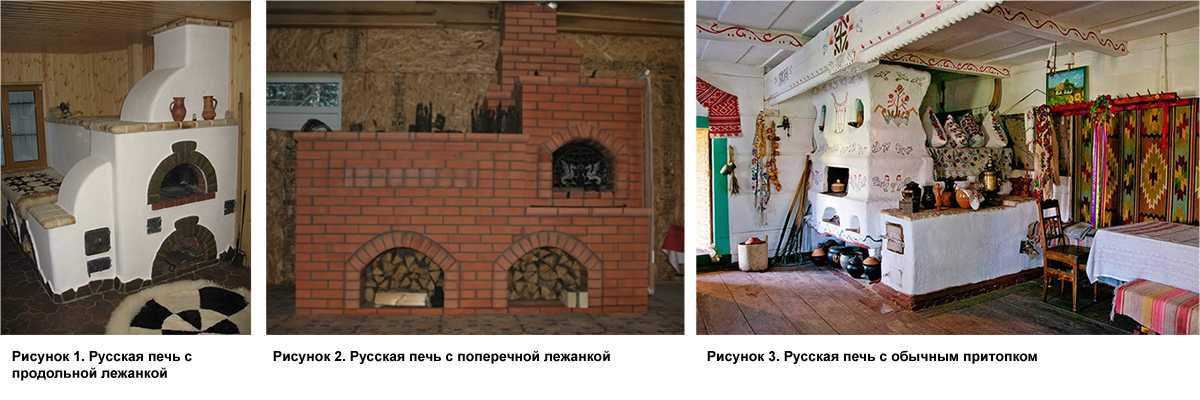

Современная русская печь может быть выполнена в разных вариантах в зависимости от пожеланий и потребностей хозяев дома. Что касается габаритов, то они стали несколько компактнее в сравнении с древними экземплярами. Сейчас отдают предпочтение небольшим образцам, размеры которых не превышают 1,5 х 1,7 м. В большом доме можно встретить печь 1,5 х 2,3 м. Пользуются спросом и конструкции нестандартных размеров.

Что касается модификации, то традиционные печи состояли из полого подпечья с нижней частью, которая не прогревалась. Современные же экземпляры имеют кирпичный канальный низ, который равномерно распределяет тепло. Также можно снабдить отопительный элемент чугунной варочной поверхностью.

Современные русские печи: какие они?

Могут быть разными по размерам и функционалу. Традиционные варианты имеют габариты: длина — 2,5 метра, ширина – 1,5 метра. Изделия могут быть разных размеров:

маленькие ( 178*124 см);
средние (213*147 см);
(231*160 см).

В редких случаях, печи могут строиться по нестандартным размерам.

Но старые мало кого устраивали – непривлекательный вид, возможность приготовления только внутри очага, ограниченные возможности. Благодаря работе мастеров и изменению конструкций, русские печи вновь обрели популярность. Они обладают всем необходимым для обогрева дома, приготовления еды и даже больше.

Современный вариант

Итак, последние дополнения:

оборудуется варочным настилом. Такие конструкции многофункциональные и могут заменить собой любые варочные поверхности и плиты;
с камином. Этот вариант – новый тренд. Его особенность в том, что задняя стенка конструкции топки выводится в другую комнату через стену. Таким образом, получается что в одной конструкции сочетается две: камин с эффектом пламени и всеми великолепными звуками потрескивания дров, а также классическая русская печь, которая обогревает дом, имеет топку для приготовления пищи и плиту для варки;
с лежанкой. В классических вариантах она была очень больших размеров. На лежаке могли поместиться три человека. Аналог имеет лежак, но только уменьшенный. Его хватает для комфортного обустройства одного человека. Однако такой недостаток можно легко компенсировать приставным топчаном.

По правилам пожарной безопасности вся мебель и техника должны быть на расстоянии 1 метра от топки!

Такие конструкции многофункциональные

Плюсы и минусы конструкций

Кроме красоты и тепла, у них есть некоторые преимущества:

равномерная отдача тепла и накопление его;
высокий уровень КПД;
нижний подогрев. Классические варианты были лишены этого. Только спустя некоторое время, строители видоизменили печи, сделав их более практичными в использовании. Эта особенность дает возможность обогревать помещение в целом;
высокая безопасность. Поскольку все конструкции выкладываются из кирпича, стенки печи не нагреваются до такой температуры, чтобы стать причиной пожара или ожога;
встроенная плита. Дает возможность хозяйкам готовить пищу привычным для них образом;
длительный срок службы. Правильно сделанная конструкция способна служить более 30 лет.

Минусы:

придется заготавливать твердое топливо на зиму;
дрова придется просушивать, поскольку влажные укладывать в топку нельзя;
при отоплении дома русской печью возникает излишний мусор от топлива.

Теплое и уютное спальное местечко

Нельзя назвать русскую печь идеальным устройством – она имеет положительные стороны и недоставки. Например, чтобы научиться в ней готовить, хозяйкам придется пройти долгий этап обучения. Для розжига потребуются дрова, которые придется заготавливать. Это конечно, не электрические или газовые котлы, к которым так все привыкли. Но, русская печь имеет и массу положительных аспектов:

есть возможность готовить великолепные блюда. Они получаются очень вкусные и отличаются от тех, которые готовят на плитах;
в зависимости от конструкционных особенностей, русская печь может быть оборудована лежаком, дающим возможность комфортно отдохнуть в холодное время года. Также она может иметь полоки;
ну и наконец эффект пламени, звук потрескивания бревен и мерцающий огонь – никакой прибор не заменит это.
