Чем хороша русская печь? устройство и кладка своими руками

Как сделать фундамент: важные моменты и рекомендации

Масса печи-лежанки составляет от 3 до 8 тонн, поэтому перед ее постройкой следует позаботиться о прочном и надежном фундаменте. Это должна быть армированная бетонная плита большей площади, чем основание печи. Фундамент заливают так, чтобы между ним и фундаментом дома оставался зазор не менее 5 см. Глубина ямы должна составлять 80-95 см.

Дно ямы засыпают слоем песка толщиной 10 см и утрамбовывают песчаную подушку при помощи воды. Далее следует слой щебня, который также требует трамбовки. Армирующий каркас делают из вертикальных стоек и двух уровней горизонтального армирования. Арматуру крепят проволокой. Бетон заливают так, чтобы уровень фундамента оказался немного ниже уровня финишного напольного покрытия.

После застывания плиты настилают два слоя рубероида (для гидроизоляции) и кладут два ряда кирпича – первый насухо, а второй с раствором. На подготовленном основании можно строить печь с лежанкой своими руками, согласно выбранной схеме.

Строительство капитального кирпичного очага – сложный процесс, требующий обширных знаний и соблюдения ряда важных правил. Отсутствие опыта в печном деле – первый повод обратиться к специалисту. Профессиональные печники быстро справятся с непростой работой, гарантируя качество, долговечность и безопасность конструкции.

Расположение печки в доме

Деревенская печь с лежанкой имела прямоугольную форму и часто занимала четверть площади избы. Она стояла около двери, справа или слева от входа по диагонали от красного угла избы.

Часть избы около русской печи отделяли от остального помещения занавеской или перегородкой. Это место называли печной угол, чулан, куть. Печной угол считался грязным местом, в отличие от остального, чистого пространства избы.

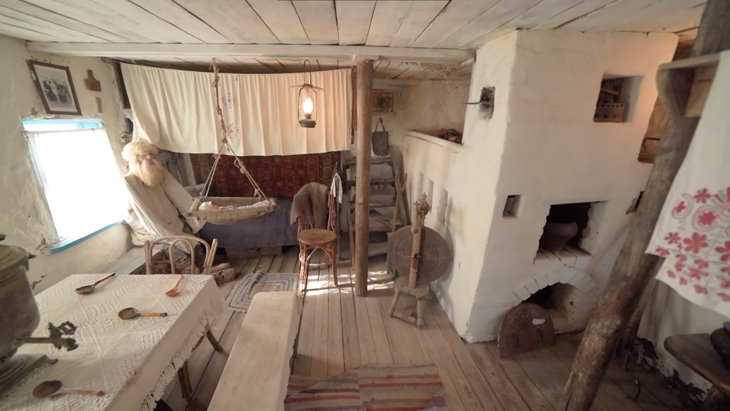

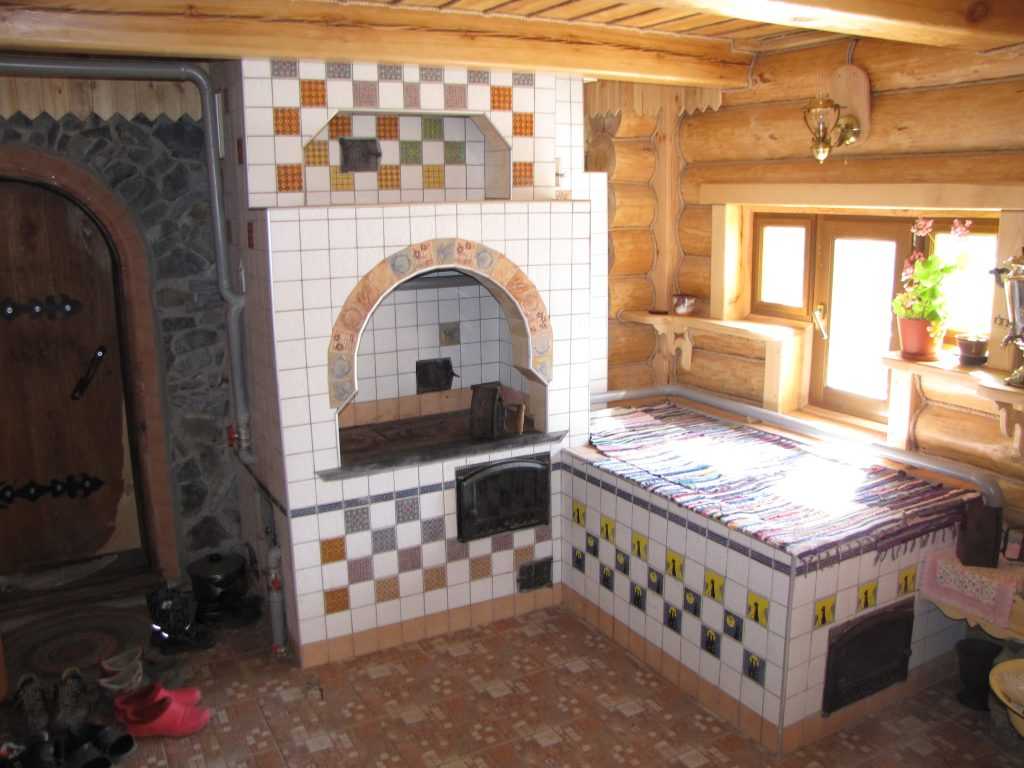

Русская печь в деревенском доме

Угол был исключительно женским пространством в избе. В печном углу женщины занимались женскими работами, готовили пищу, отдыхали. Во время праздников у русской печи ставили стол для женщин. Мужчины пировали за столом в красном углу.

Виды печей и их характеристики

Существует несколько моделей печи шведка:

• отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;
• печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную;
• шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

• • В случае горизонтального построения щитка прогревание конструкции происходит равномерно.

    Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.

  • В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.

    Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.

Шведка с колпаковым режимом топки.
Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

Ремонт — дело хитрое.

Парадокс, который я не раз слышала от местных жителей во время ремонта:

1. Зачем вам печь, только место занимать, все ломают, а вы строите? Да, строим, несмотря на то, что дом газифицирован.
2. Стены выровняли, когда обои клеить будете? Ответ: Никогда! Никогда и ни за что в деревенском доме не будет обоев, пластиковых панелей и галогеновых лампочек в потолке. А также штор с ламбрекенами и гипсокартоновых арок.
3. Давайте родной камень на терассе заштукатурим и выведем стены под 90 градусов… здесь мои аргументы заканчиваются, занавес.

Будет по другому, лаконично и уютно. С печкой, лежанкой и домоткаными ковриками. Салфетками, вышивкой и атмосферой деревенского дома.

Второй Москвы, за 400 км от мегаполиса, мне даром не нужно. Здесь другое в кайф. Нужно только это суметь рассмотреть, подчеркнуть и ценить.

И, знаете, этот дом мы, в конечном счете, воспринимаем как собственный дом отдыха на Дону. Бывают такие, максимально благоустроенные домики для отдыха на природе. Вот, это наша история!

Немного теории

Этот раздел нашей статьи необходим в связи с тем, что  даже профессиональный строитель никогда не сталкивавшийся с кладкой печи может не понять некоторые специфические термины и названия элементов и деталей конструкции. Если говорить вообще о домашних мастерах самоучках, то им такой «ликбез» необходим обязательно, иначе будет непонятно, о чем идет речь. Начнем с устройства печи.

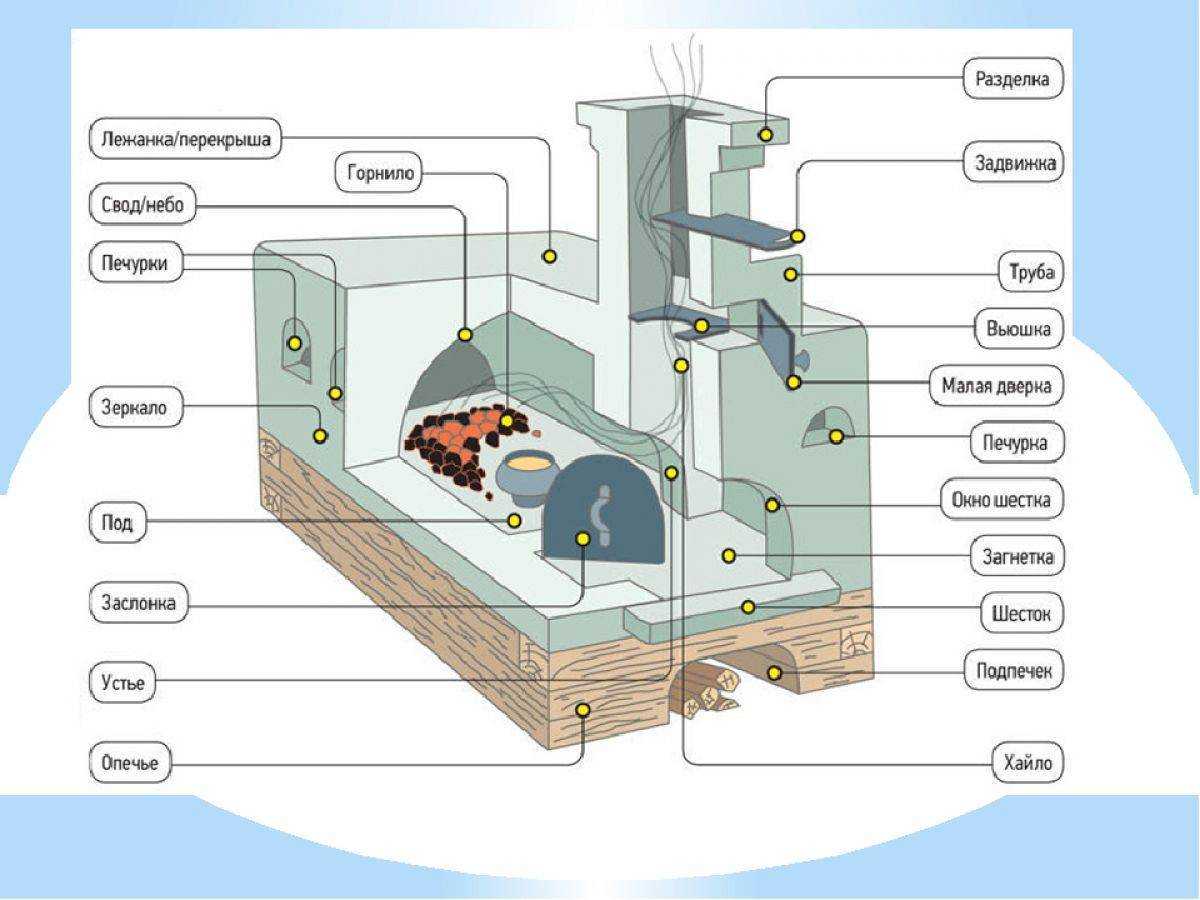

Устройство печи

Сначала разберемся с терминами и элементами устройства печи, так как, для того чтобы понять описание порядовки, их обязательно нужно знать. Перечислим детали печи и обозначим их назначение. Рисунок ниже позволит увидеть все наглядно.

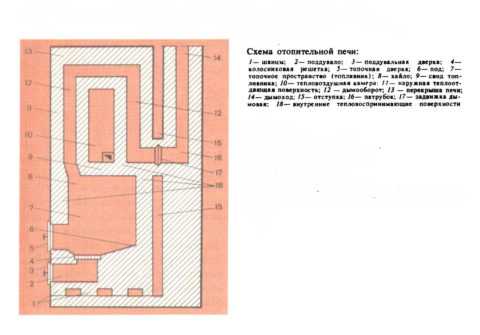

Отопительная печь из кирпича порядовка

• Фундамент, служит основанием для конструкции.
• Стенки ограждают остальные элементы, их внешняя поверхность служит для передачи тепла воздуху в помещении. Также  материал стен накапливает тепловую энергию, для того чтобы отдавать ее не одномоментно, пока горит огонь а постепенно, поддерживая комфортный микроклимат в помещении.
• Топка или топливник, в нем сгорает топливо, образуются горячие дымовые газы, и передается часть тепла излучением на стенки печи. Нижняя часть называется подом, верхняя сводом.

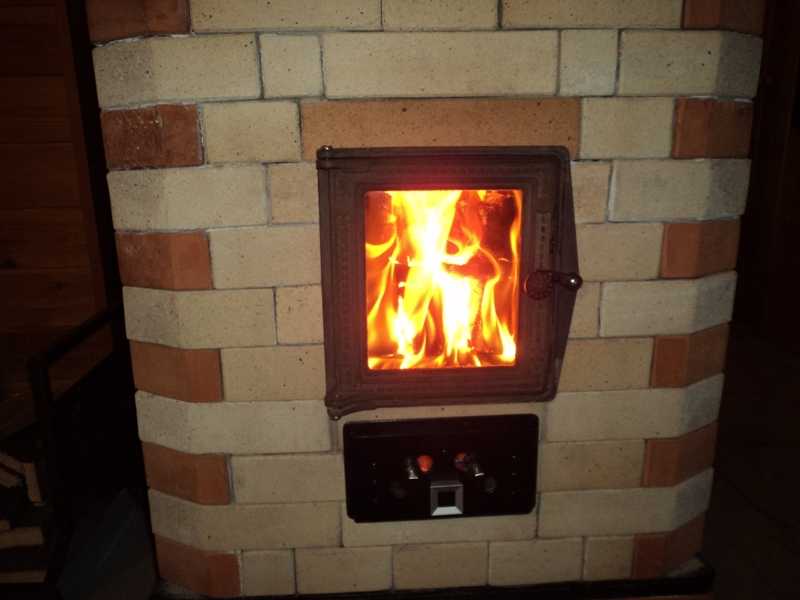

Основная деталь печи — топка

Колосник, решетка на поду через него подается воздух в зону горения и просыпается зола в зольник.

Колосниковая решетка

• Зольник или поддувало, камера под топкой для подачи воздуха на колосник и для сбора золы.
• Чистка — лючок, выходящий в дымовой канал, позволяет удалять накопившуюся в нем сажу без разборки конструкции печи.
• Дымовые каналы (дымообороты, в просторечии ходы) — по ним циркулируют горячие газы, и отдается энергия теплопередачей стенкам печи.
• Дымоход — служит для выброса отдавших большую часть своего тепла газов в атмосферу.
• Перекрыша — верхняя поверхность печи.
• Тепловоздушнуя камера — полость в объеме печи не связанная с каналами и топкой.
• Дымовая заслонка — пластина (шибер) которая перекрывает дымовой канал, почти всегда регулируемая, т. е. можно перекрывать ход для газов частично.
• Дверцы топки и поддувала.

Удобная дверца для поддувала с заслонкой для прохода воздуха

Шанцы — балки из различных материалов, используемые вместо фундамента. Если печь висит на них, то и ее нижняя поверхность может быть теплоотдающей.

Порядовка и фундамент

Схема-порядовка печки с лежанкой

Основной этап строительства занимает правильный расчет необходимых инструментов, стройматериалов и фурнитуры. От точности чертежа будет зависеть срок службы печи и её экологическая безопасность.

Фундамент, используемый при возведении русской печи, может быть нескольких типов:

бутобетонным, кирпичным, состоящим из железобетонных блоков габаритами 40 см /20 cм / 20 cм – или же может быть монолитно-армированным.

Поэтапное возведение фундамента русской печи выглядит следующим образом:

Правильное рытье котлована под фундамент печи габаритами, соответствующими размеру основания печи, с прибавлением запаса в 20 см с каждой из сторон;
Фильтрующая подушка, необходимая для правильного функционирования печи, создается путем укладки на дно ямы слоя влажного песка. Песок трамбуется до ого момента, пока не перестанет оседать;
Сверху на него укладывается три последовательно трамбующихся слоя – щебёнки и среднего размера куски битого кирпича, тонкий слой песка. Вся подушка покрывается 10-сантиметровым горизонтом щебня, также максимально сильно трамбующимся.
Щебень обязательно покрывается слоем гидроизоляции, состоящим из брезента или рубероида;
Фанерная опалубка устанавливается в сам котлован. Здесь пригодится «запасное» расстояние между опалубкой и котлованом шириной около 10 см. Чтобы дерево или фанера не вытянули влагу из раствора, доски увлажняют и укрепляют подпорками;
В опалубку заливается 5 см цементного раствора, во время высыхания которого происходит вязка металлической сети под строгой геометрической ровностью. При этом концы прутьев не должны доставать до опалубки 1 – 2 см;
Происходит замешивание стандартного бетонного раствора, в котором участвуют цемент, песок и щебень в пропорциях 1 : 3 : 5 — в несколько слоев. Каждый слой трамбуют с помощью вибропресса или вручную. Здесь требуется идеальная ровность заливки, проверяющаяся и контролирующаяся по строительному уровню, от которой зависит долговечность будущей печи.
Залитый печной фундамент покрывается слоем гидроизоляции и оставляется до полного высыхания.

Следующим этапом идёт самый трудный процесс возведения русской печи с лежанкой – специфическая порядовая кладка. С нею легко справляется профессиональный печник, но у новичка-строителя могут возникнуть определённые трудности, поэтому стоит вкратце рассмотреть все уровни кирпичной порядовой кладки.

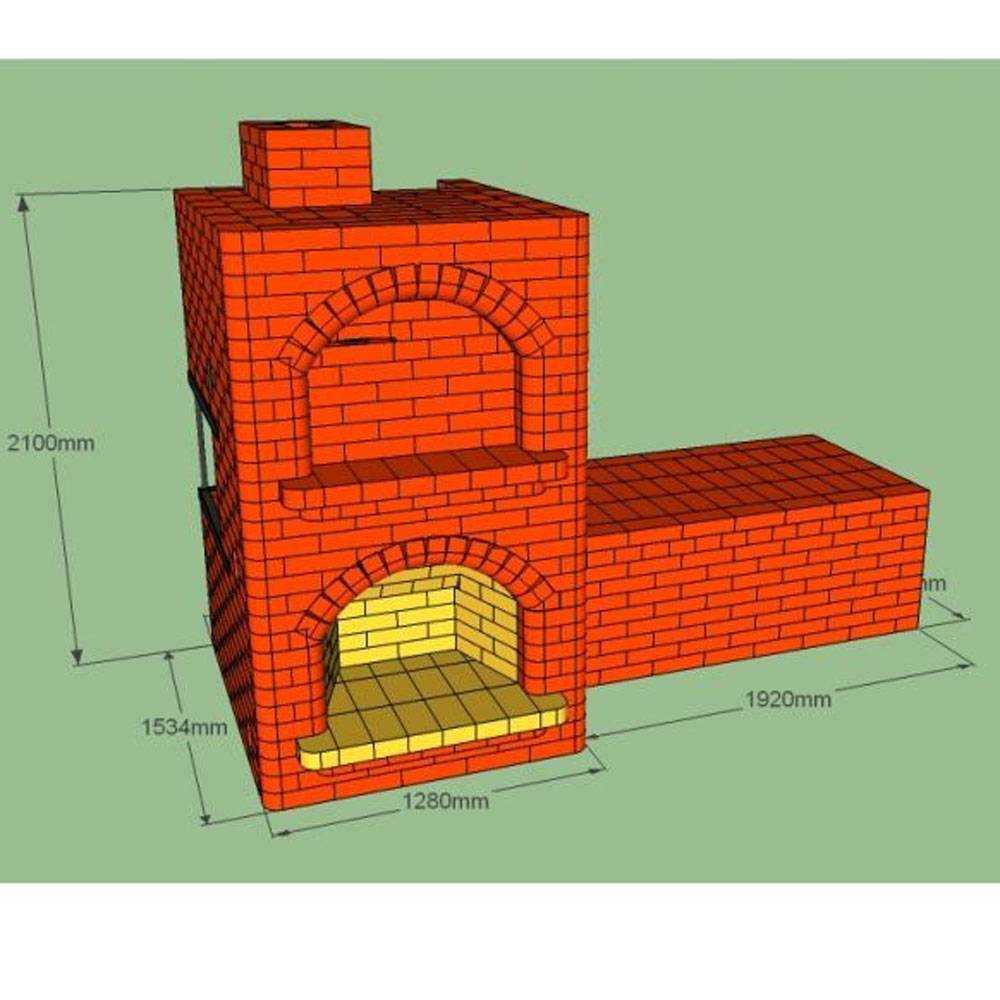

Общие размеры печки с лежанкой

Выкладывание первого ряда является самым ответственным этапом возведения печи, от него зависят устойчивость и прочность будущей конструкции. Укладывание шанцов – двухрядных кирпичных стен – происходит с маленьким интервалом под непрерывным контролем строительного уровня. Аналогично выкладывается второй ряд, а в следующем – третьем – происходит монтаж дверцы поддувала.

Четвёртый ряд укладывается аналогично третьему, с соблюдением правильной перевязки швов – на этом ряду уровень кладки сравнивается с высотой дверцы. Здесь же происходит установка  трех дверок, используемых для прочистки  печи.

В пятом ряду дверца поддувала перекрывается, происходит закладка горизонтальных каналов топливника и футеровки.  Следующим рядом также происходит возведение футеровки, уровень кладки сравнивается высотой прочистных дверок. Теперь происходит установка колосниковой решётки.

Собственно, возведение футеровки продолжается до тринадцатого ряда. На седьмом ряду производится создание опускных, подъёмных и глухих каналов (колпаков). В 10-11 ряду происходит и перекрывается установка дверки топочной камеры. Здесь также формируются четыре канала для подсоса воздуха, хайло и его глухой канал.

На 12 ряду футеровка начинает образовывать свод, продолжается формирование хайла топки, и закрываются глухие каналы и перекрываются подсосные.

13 ряд окончательно перекрывает все каналы и топливную камеру.

14 ряд продолжает создавать перекрытие, 15 ряд формирует входной вертикальный канал, устраивается бортик. С 16 по 20 ряд набирается вертикальная труба дымохода, на 21 ряду устраивается задвижка.

Теперь следует ознакомиться с хорошими советами по вопросу о том, как построить печь с лежанкой своими руками.

Как выбрать печь

Чтобы выбрать модель печи и определиться с ее габаритами, несомненно необходимо отталкиваться от индивидуальный предпочтений.

Но существуют некоторые определенные критерии, на которые следует обратить внимание прежде всего

• Если хозяину печи не хочется расходовать лишнее время на дополнительный распил дров, то лучше всего выбирать удлиненные модели печек.
• Если топка будет расположена с торца печи, то ширину рекомендуется выкладывать в 2,5-3 кирпича, при размещении ее спереди — 3,5-4 кирпича.
  Только тогда можно растапливать шведку поленьями размером до 60 см.
• Один из немаловажных моментов — это расстояние от пола до варочной плиты.
• По старым правилам допускалось выкладывать 11 рядов кирпичей, что составляет примерно 76-78 см, а это довольно низковато. Поэтому сейчас рекомендуется делать высоту кладки в 12-13 рядов, тем более, что это позволяет установить дверки со стеклом для камина.
• Поскольку шведка представляет собой и обогревательное сооружение, и элемент интерьера, то ее наружный вид стоит на одном из первых мест.
• К тому же он очень зависит от внутреннего наполнения печи шведка и может состоять из лежанки, сушилки и водогрейного бака.

Поэтому встречается огромное разнообразие кирпичных печей шведка с фигурной облицовкой, художественных изразцов, керамической плитки и мозаики.

В этих вопросах нужно принимать во внимание личный вкус, дизайн комнаты и количество финансов

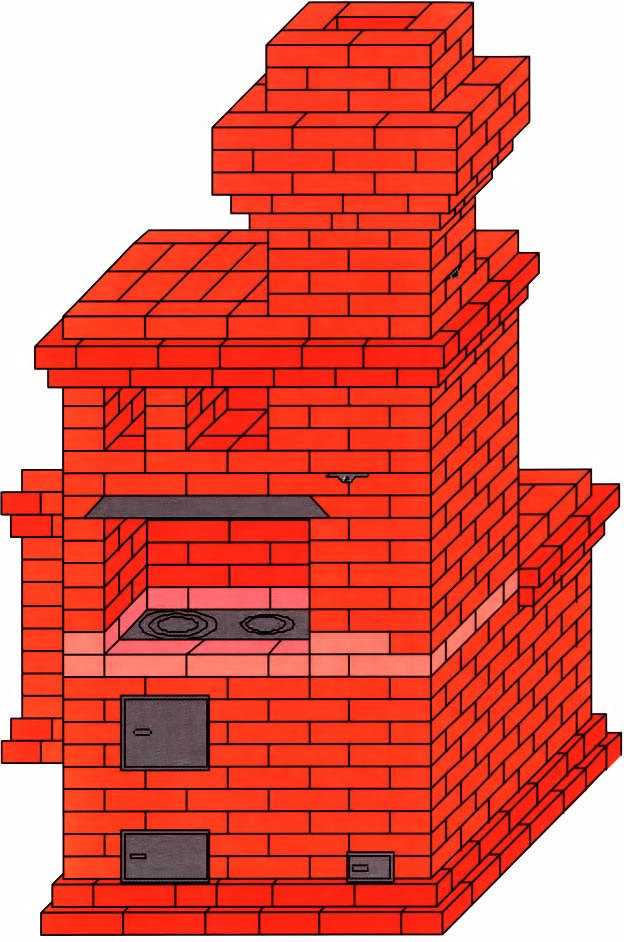

Печь Шведка с лежанкой Резника

Построить шведку сможет домашний мастер, имеющий опыт работы каменщиком и знающий технологию построения печей. Конструкции шведки достаточно сложна, поэтому она не годится для первичного обучения такого технологического процесса. В этой статье мы рассмотрим и сделаем «Шведку» с лежанкой своими руками. Печь выполняет одновременно две функции, поэтому относится к категории отопительно-варочных.

Среди населения нашей страны найдется много людей, желающих полежать и погреться на печке. Чтобы эта мечта осуществилась, не нужно заниматься строительством классической русской печи. Она занимает в доме много места, а ее КПД слишком низок.

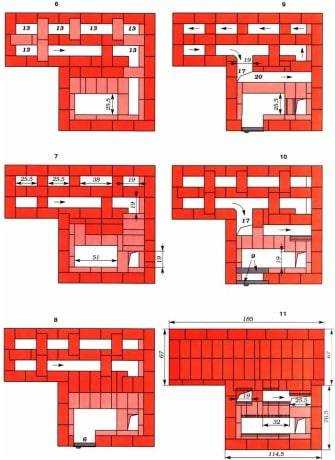

Порядовка печки

Чтобы печка работала правильно, вы должны выкладывать ее соответственно схеме, описанной ниже.

• Первые 2 рада сплошные, поскольку они – фундамент. Выкладывайте их красным кирпичом (КК) горизонтально.
• Ряд три вы уже будете выкладывать основу под вертикальные каналы, камеру для золы с дверцей и отсек нижнего нагрева. Выполняйте кладку КК, огнеупорные изделия используйте для выкладки поддувала.
• Ряд четыре продолжает третий. Шамотным кирпичом (ШК) выложите поддувало, красным – остальные части. Второй и третий канал в 3-м и 4-м ряду нужно соединить. Похожий метод используется для укладки печи с лежанкой.
• Ряд пять делайте слева направо. Вы завершаете зольную камеру и перекрываете поддувальную дверцу. При установке решетки учитывайте то, что под воздействием высоких температур материал начнет расширяться. Между ней и кладкой оставьте небольшой зазор (1,2-1,6 сантиметра) и засыпьте его песком. Для зольника используйте ШК, для всего остального – красный.

Создание пятого ряда

• Ряд шесть: вы уже начинаете создавать ТК и дверку для нее. Устанавливаете духовку. Для разделения ТК и духовки используйте ШК. Все остальное выполняется из КК. Из канала П-образной формы создайте 3 вертикальных.
• При выкладке 7 ряда ШК обустраивается топка.

Седьмой ряд

• 8 ряд: закройте вертикальный канал и продолжайте создавать ТК.
• 9 ряд располагается вверху двери ТК. Кирпичи для этого ряда нужно стесать вверху и внизу, что газ лучше переходил из топки в трубу дымохода.
• Создавать 10 ряд немного сложнее. Кирпичи нужно стесать так же, как и в предыдущем случае. ТК и духовку разделять не нужно. Выкладывание ряда постоянно регулируйте уровнем, на него поместите варочную поверхность. Не забывайте сделать запас (1,2-1,6 см), поскольку железо будет расширяться. Вровень с внешней стенкой печки заложите уголок из металла минимум 4,5*4,5 сантиметров.
• Выкладывая 11 ряд, вы уже начнете формировать варочную камеру (ВК), поэтому по всей длине заложите кирпичом отверстие, возникшее справа. При создании ряда используйте КК. Если поставите съемную дверцу, то ВК может исполнять функцию духовки.
• Для 12 ряда берите КК. В нем объединятся 2 левых канала. 13 имеет такую же порядовку, как и предыдущий, только канал нужно делить на 2 части. 14 и 15 выкладываются по тому же принципу, что и тринадцатый.
• Во время выкладывания 16 ряда нужно перекрыть ВК четырьмя уголками. Схема кладки аналогична предыдущему ряду.
• 17 ряд перекрывает ВК. Чтобы пар выходил, нужно оставить отверстие равное половине кирпича.
• При выполнении 18 заложите страховочный уголок, который укрепит сушильные камеры (СК).
• 19 ряд — создание вытяжки из ВК и формирование двух СК.
• 20 и 21 ряд выполняются по одной схеме.
• При выполнении 22 ряда повторяется схема предыдущих рядов, только меньшую СК нужно покрыть пластинкой из металла.
• 23 ряд создает СК, подготовку места для задвижки на вытяжке ВК.
• 24 ряд объединяет 1 и 2 каналы, а 25 ряд — вытяжку ВК и 3 канал.
• В 26 ряду СК перекройте уголком и по нему выложите перекрытие. Сверху накройте сеткой с арматур.
• Выполняя 27 ряд, перекройте верх печки, не трогая только 3-й вертикальный канал. Периметр кладки увеличьте на четыре сантиметра. На 28 ряду формируйте бортик и опять увеличьте периметр на четыре сантиметра.
• 29 ряд возвращает кладку к изначальному размеру.
• Выкладывая 30 ряд, формируйте трубу, а в печи сделайте отверстие для задвижки. После вам нужно сделать трубу нужного размера. Кладка вертикальная по отвесу.
• Завершающий этап – выкладка последних рядов.

Порядовка плиты

Наш домик в деревне.

Домик нам достался крошечный, всего 1 комната общей площадью 50 метров, в которой снесена 1 единственная перегородка. Я расчищаю пространство для жизни. Мне так легче и лучше дышится. Ничего! Достроим тёплую террасу такой же площади, обязательно с панорамным остеклением.

Хорошо, вовремя сообразили, что уличные терассы хороши только на Средиземноморском побережье, а у нас 9 месяцев в году сидеть за столом на улице, по меньшей мере, не уютно. В процессе переформатировали задумку и остеклили террасу.

Как только нарастили стены в высоту и возвели заново крышу, стали искать печника. Московские печники по 100 рублей за укладку 1-го кирпича (я не шучу) отпали после второго звонка. В нашей русской печке  +/- 1000 кирпичей.

Ищем по Липецкой области. В Задонске их нет, по крайней мере нет объявлений на Авито. Кто-то занят, кто-то просто не берет трубку, а кто-то обещает и не приезжает. Найти хорошего печника — занятие ещё то.

Наконец находим Алексея. Обговариваем объём работы, цену и сроки. Рисую, меряю, переживаю.

Самое главное — русская печь должна смотреться как настоящая, бабушкина. Новодел должен быть тщательно замаскирован под старину. Обязательно белёная, мне нужна именно белоснежная печка. Элементы декора я придумаю, с этим у меня все в порядке.

Много чего из материалов для печи привозили из печного центра в Ясенево. Специальный огнеупорный кирпич, правильная печная штукатурка и тд. Заслонку делали на заказ у северных кузнецов. Это подарок мужа с моими инициалами. Он видел, как же сильно мне хотелось русскую печку!

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

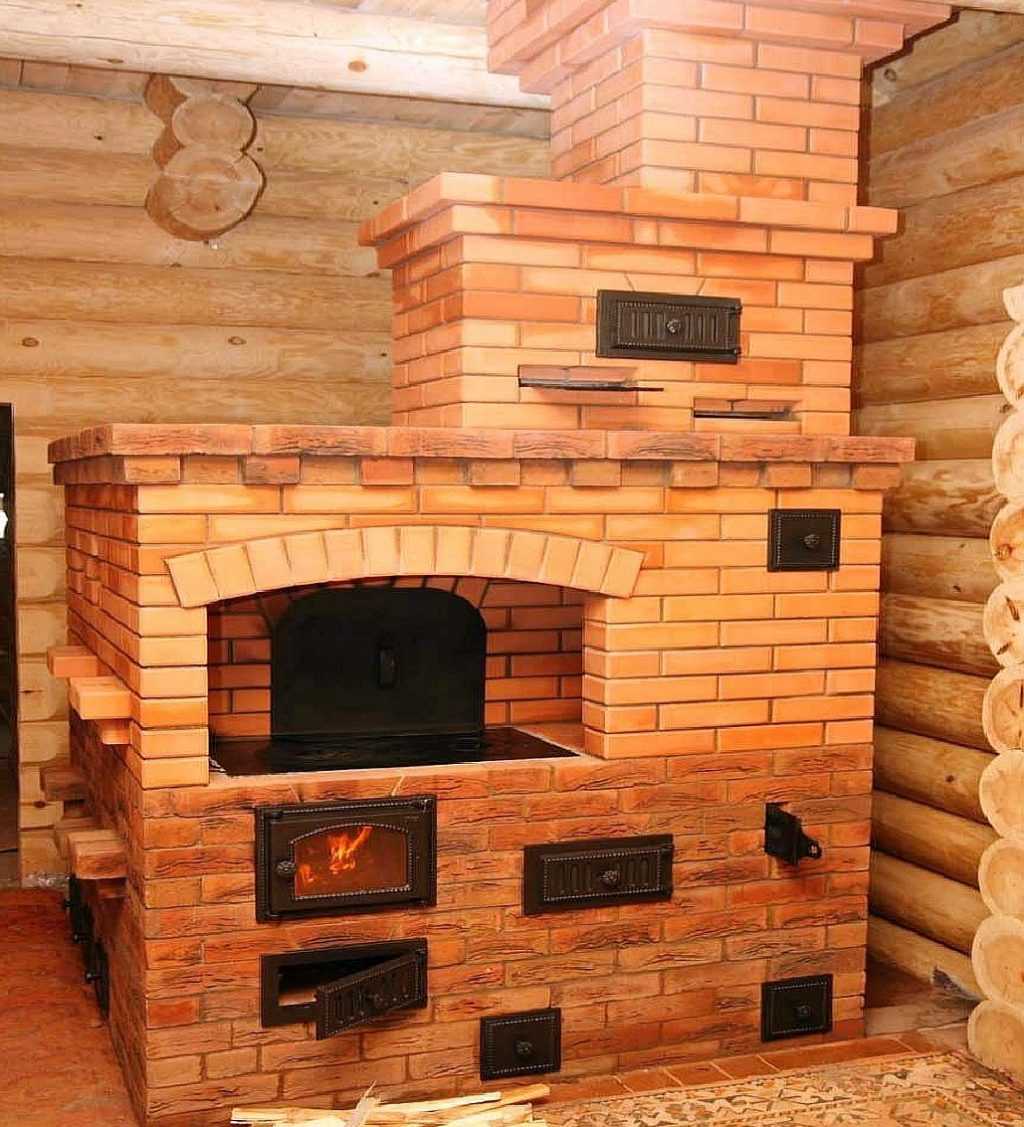

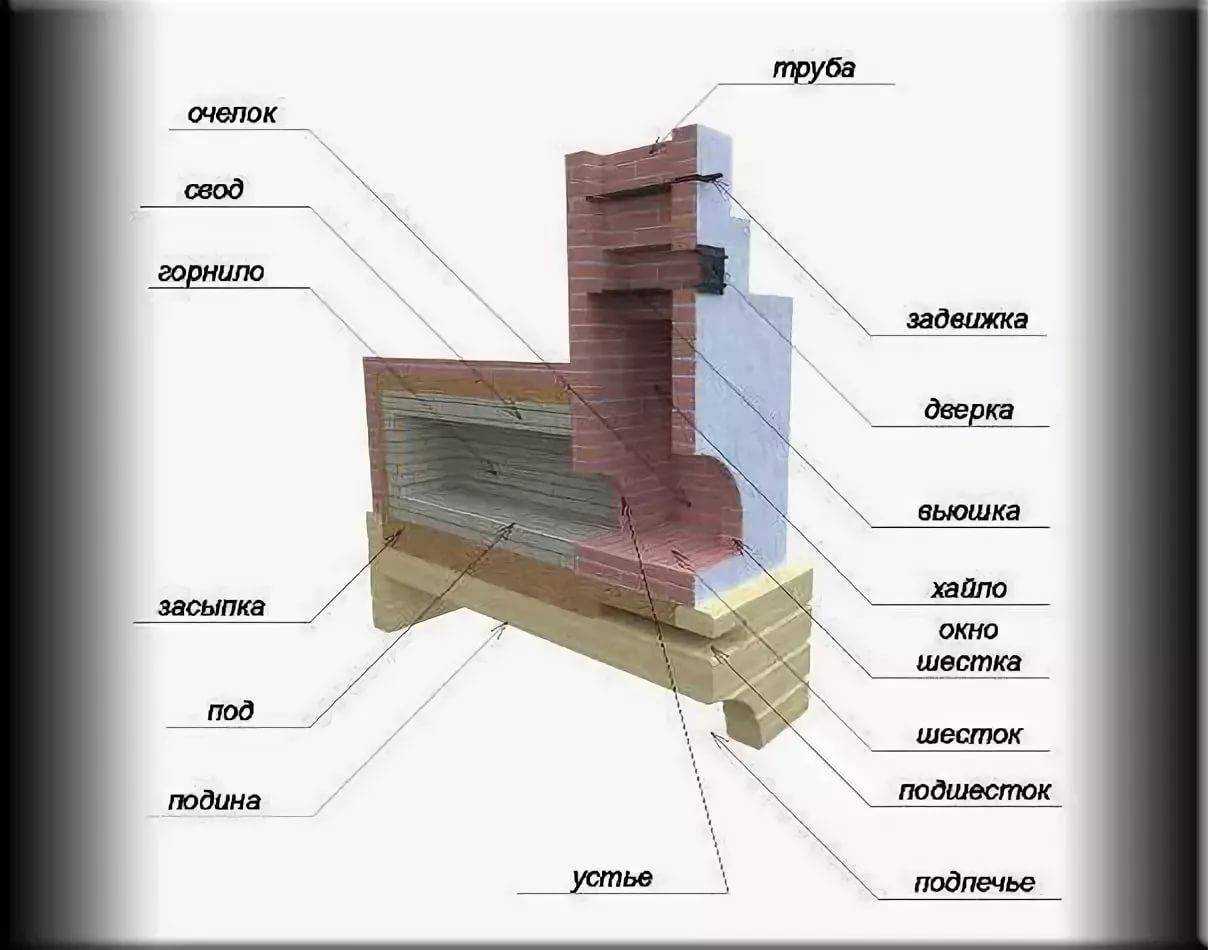

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

• Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
• Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
• Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

Плюсы	Минусы
Высокий КПД — от 50 до 70%.	Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция.	Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной.	После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача.	Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность.	Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Порядовые схемы печей с лежанками

Современные печники изучили секреты далеких предков и внесли в классические схемы полезные изменения, увеличивающие КПД и помогающие экономно расходовать топливо. Выбирать есть из чего: простые печи с лежанкой, отопительно-варочные устройства, комбинированные модели с лежанкой и камином. Лежанку можно использовать не только для отдыха, она отлично подходит для сушки грибов и ягод, также может служить сушилкой для обуви и одежды.

Русская печь с лежанкой – неумирающая классика

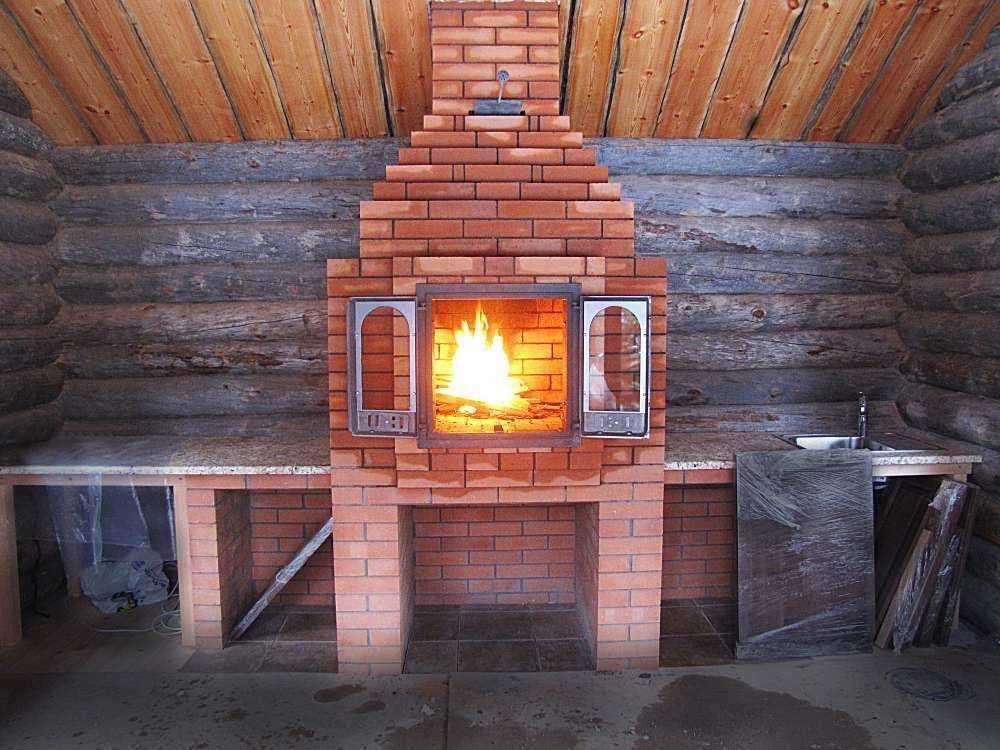

Печь с камином – максимум комфорта

В интерьер современных домов лучше всего вписывается печь-камин с лежанкой, наполняющая комнату не только теплом, но и великолепным зрелищем живого пламени. Благодаря увеличенной площади нагрева, существенно повышается теплоэффективность камина. Все чаще предпочтение отдают закрытым топкам длительного горения – это повышает безопасность печного оборудования, облегчает эксплуатацию и помогает экономно расходовать топливо.

Современная печь-камин с топчаном

Усовершенствованная печь с камином и лежанкой работает в летнем и зимнем режимах. Регулировку движения газов осуществляют при помощи задвижек. В летнем режиме открывают 7, 6 и 9 задвижки, при этом горячие газы выходят в дымовую трубу, а массив печи не нагревается.

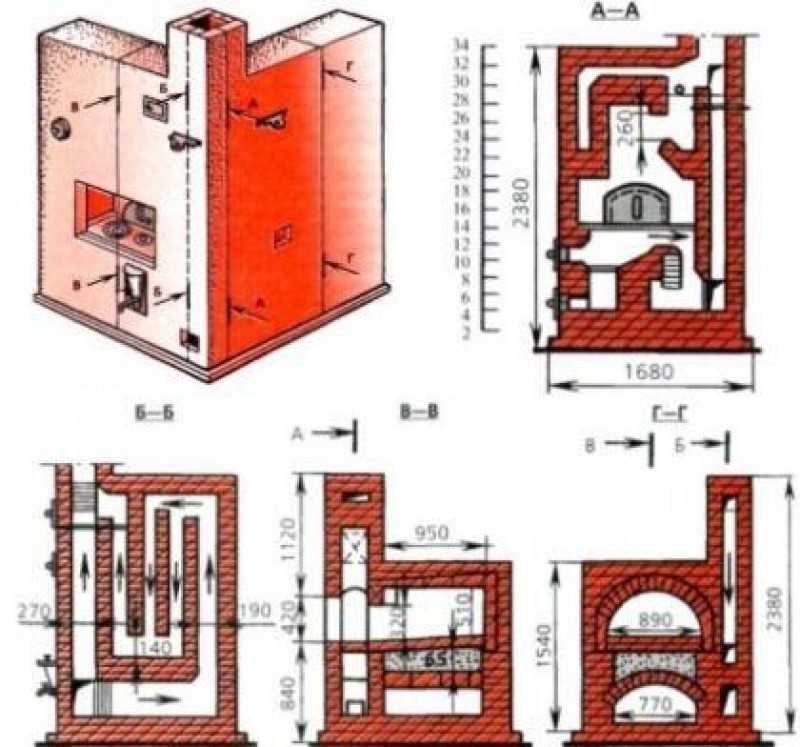

Общая схема печи с камином и лежанкой

Зимой печь полностью прогревается при открытой 7 задвижке. Для прогрева лежанки и варочной камеры открывают заслонки 7 и 9. Камин работает при открытой 5 задвижке. Для подготовки топки к выпечке сначала открывают 7 и 9 заслонки, после выгорания топлива их закрывают, очищают топливник от золы, ставят хлеб в духовку и задвигают 11 заслонку.

Для строительства каминной печи с лежанкой своими руками необходимо приобрести 3000 штук шамотного кирпича, около 1000 кг глины, 2000 кг карьерного песка и 300 кг мертеля.

Первые ряды укладывают в перевязку

3 и 4 ряды, установка дверки

Монтаж колосниковой решетки

Кладка 7 и 8 рядов

Правила кладки 9 и 10 рядов

Установка чугунной плиты

Последующий этап кладки, установка заслонок

Крепление стального листа

Кладка 35 и 36 рядов

Шведка с топчаном – вариант для небольшого домика

Отопительно-варочная печь “Шведка” популярна у поклонников печного отопления благодаря компактности и простоте кладки. Современные мастера дополнили излюбленную модель загородных жителей удобной лежанкой. Эту функциональную конструкцию рекомендуется устанавливать между кухней-столовой и спальней. Она легко справляется с отоплением помещения площадью 25 квадратных метров.

В летнем режиме во время топки печи открывают обе дымовые задвижки, а зимой закрывают вторую (маркировка на схеме «2»), благодаря чему горячие газы устремляются по длинному дымоходу, нагревая основание очага и место для отдыха. Размер основания: 114,8*76,5 см, габариты топчана: 178,5*63,8 см. Построить эту печь-лежанку своими руками, используя приведенную ниже порядовку, сможет печник, имеющий начальные навыки кладки печного оборудования.

Для сооружения этой конструкции требуется 900 штук красного кирпича и 200 штук шамотного. Также будут нужны дверцы (поддувальная, топочная, прочистная), колосниковая решетка, варочная плита, стальной уголок.

Пояснения к схеме:

• 1 — главная дымовая задвижка;
• 2 — задвижка для летнего использования;
• 3 —потолочная противопожарная разделка;
• 4 — варочная плита из чугуна;
• 5 — колосниковая решетка;
• 6 — топочная дверца;
• 7 — поддувальная дверца;
• 8 — прочистные дверцы;
• 9 — стальные уголки и полоски;
• 10 — ниша для варки;
• 11 — печурки;
• 12 — глухая камера;
• 13 — колпаки;
• 14 — горизонтальные дымоходы для зимы;
• 15 — вертикальные дымоходы варочного режима;
• 16 — вентиляционное отверстие;
• 17 — вход разогретых газов в вертикальные дымоходы для зимнего режима;
• 18 — вход газов в дымовую трубу;
• 19 — входное отверстие;
• 20 — байпас;
• 21 — температурные щели.
