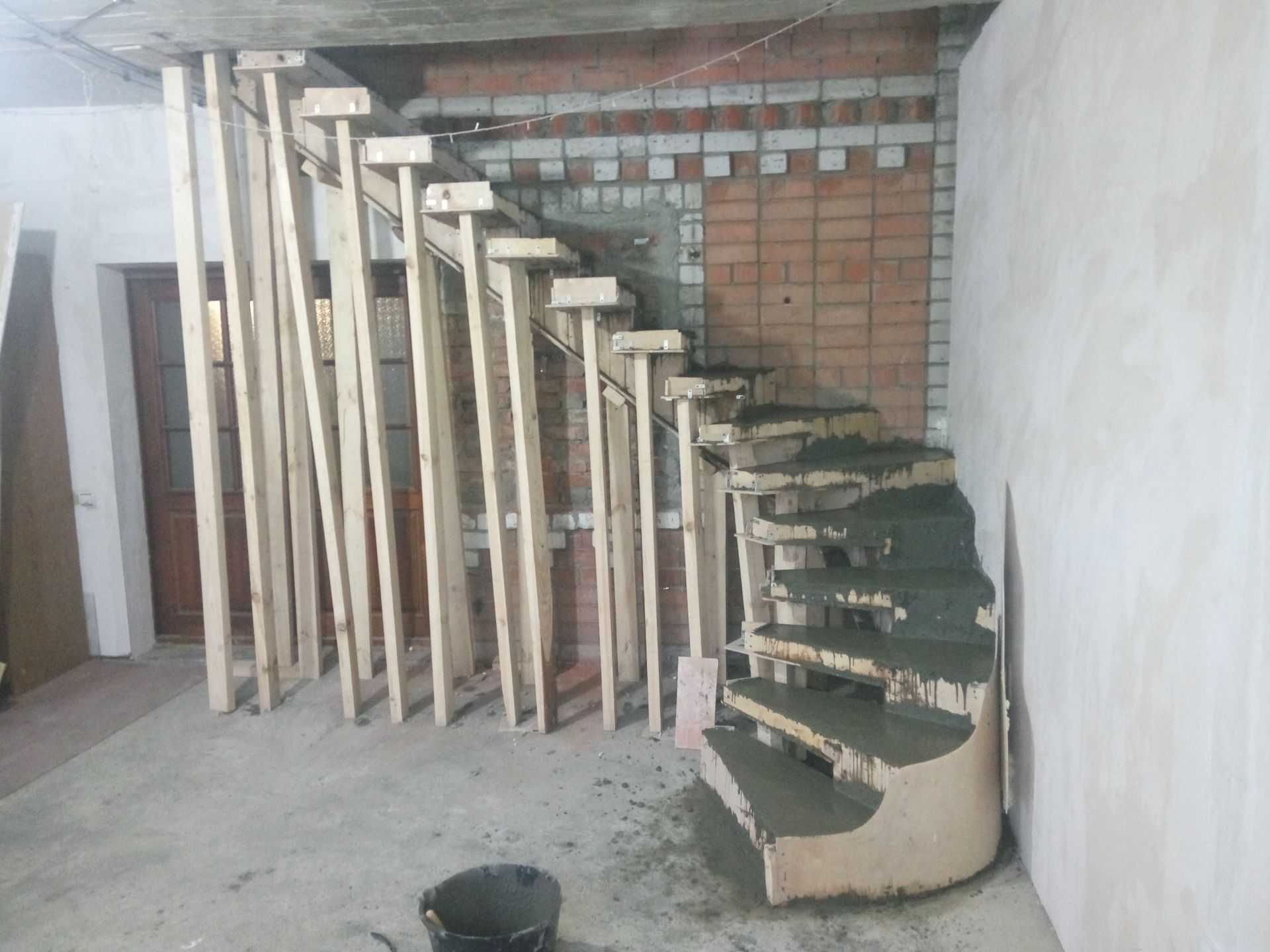

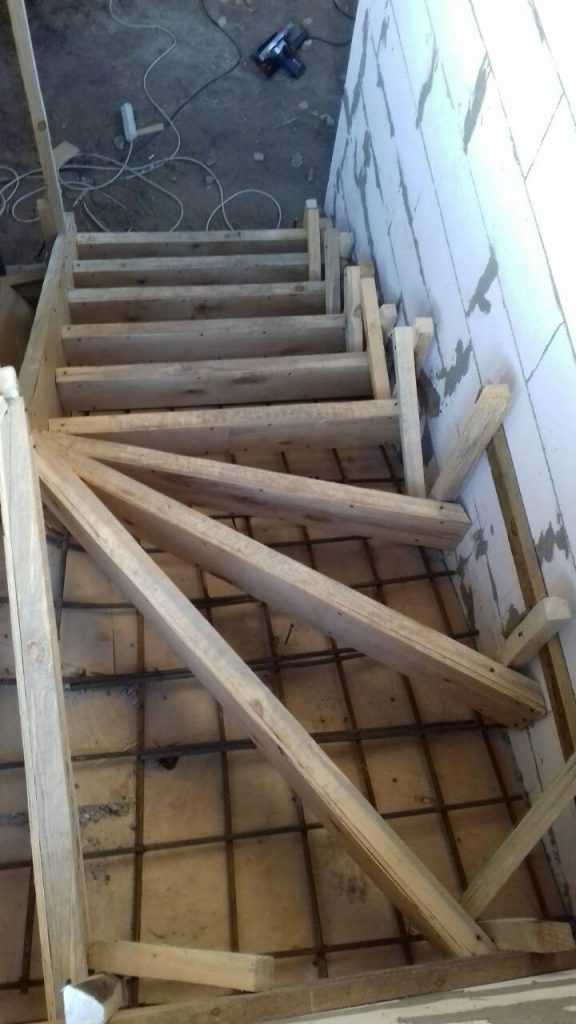

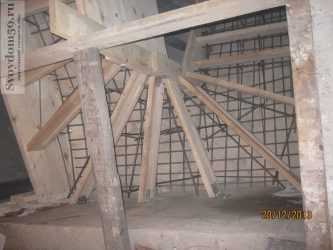

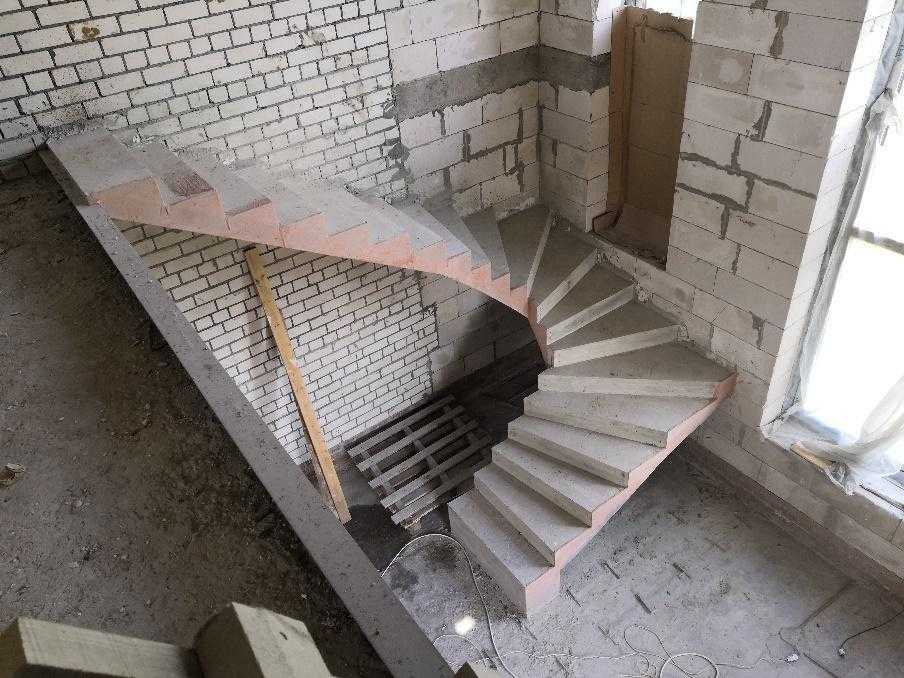

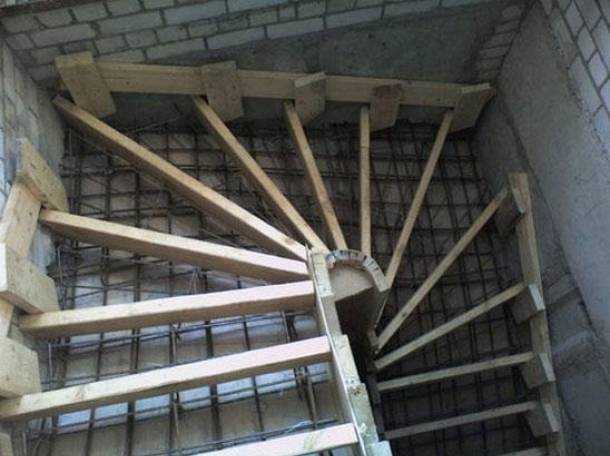

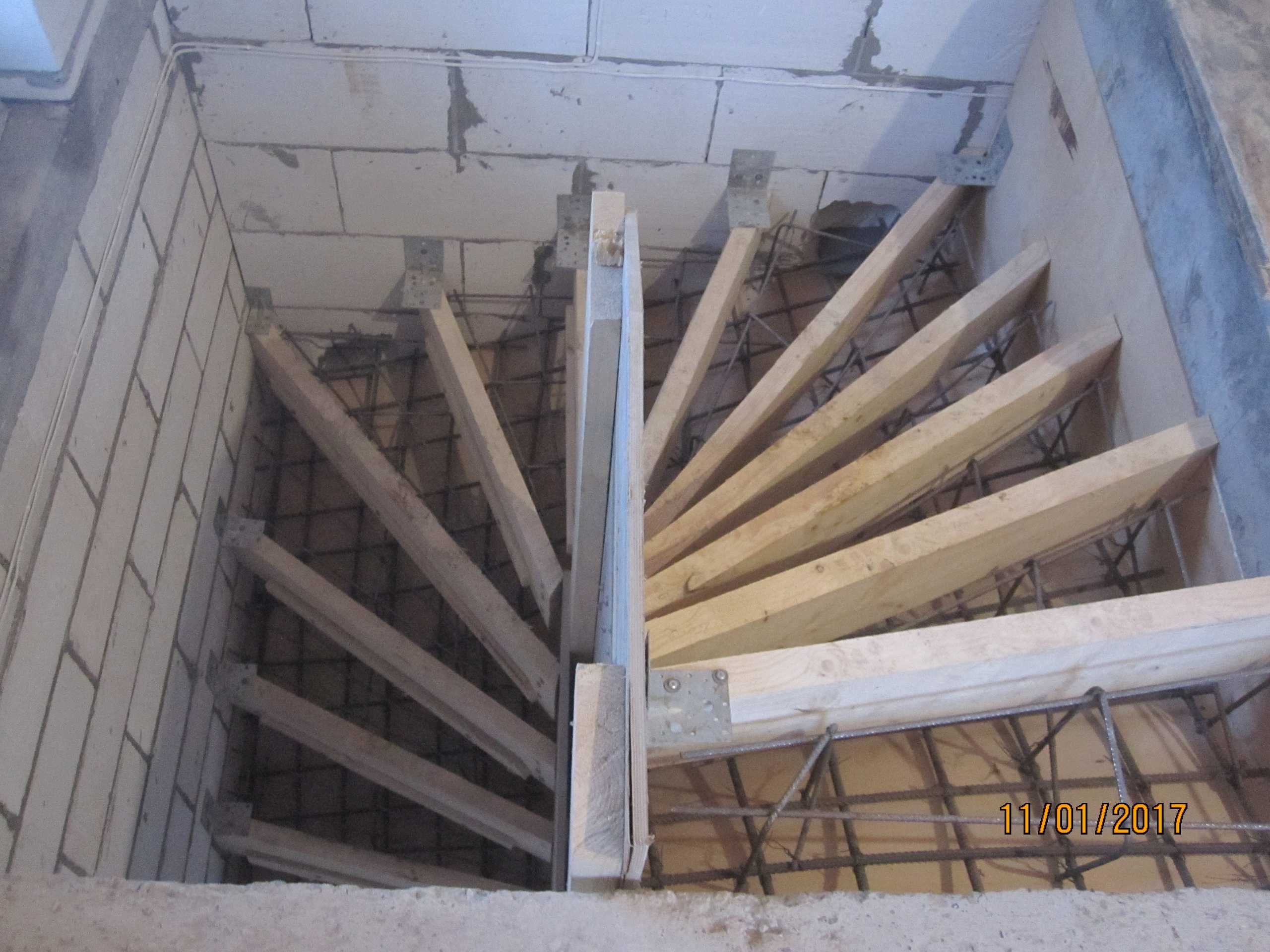

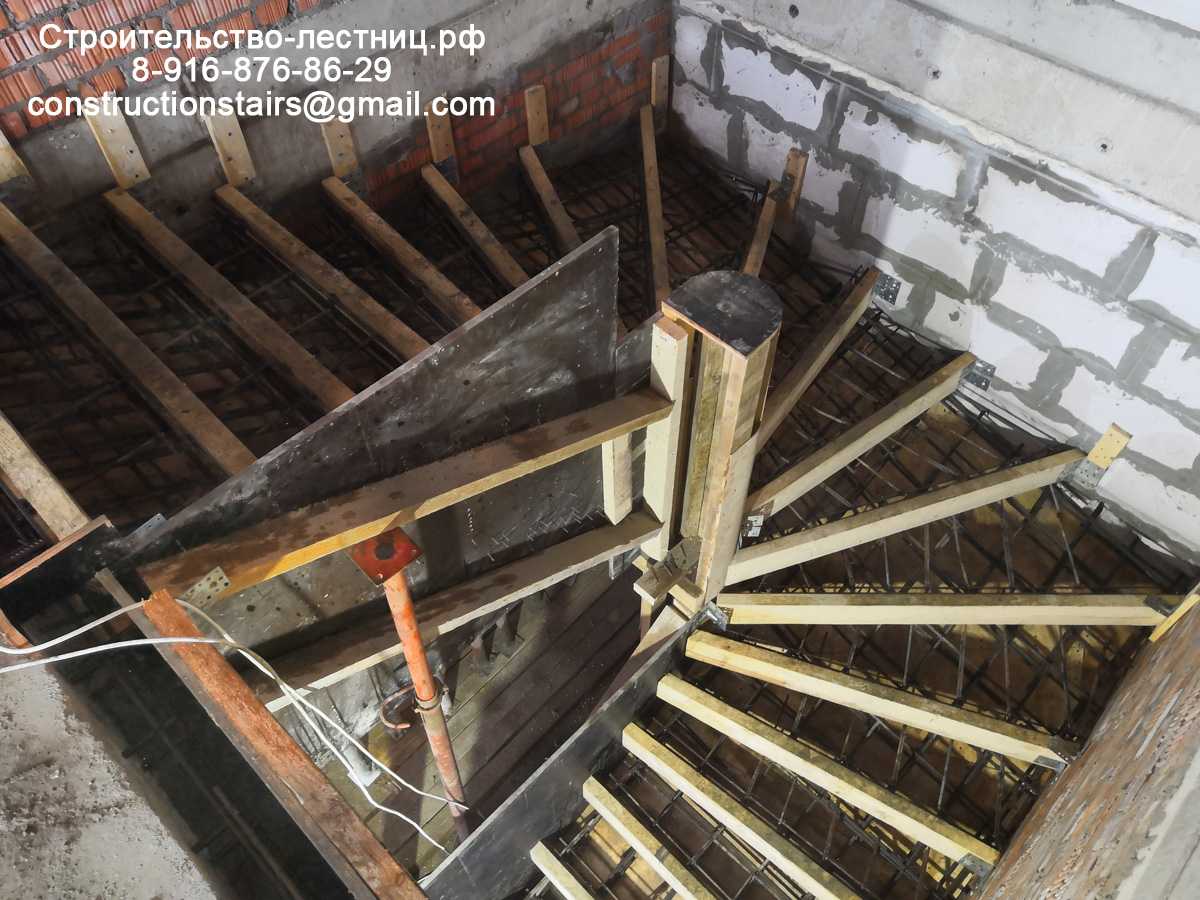

Опалубка для бетонной лестницы с забежными ступенями

Посмотрите видео установленных нами забежных лестниц:

Так же наш Завод устанавливает такие лестницы “под ключ”, обшивая каркасы деревом.

Готовая конструкция на металлокаркасе с четырьмя забежными ступенями.

Лестница с двумя забежными ступенями, с подсветкой.

Лестница с двумя забежными ступенями.

Лестница с шестью забежными ступенями.

Лестница с двумя забежными ступенями.

Как вы видите на фото, лестницы могут быть с разным количеством забежных ступеней: как правило делают 2,4,6, реже 3 или 5. Чаще всего эти ступени делают четным количеством, чтобы конструкция была удобнее и шаг человека при спуске или при подъеме не сбивался на них.

Но в индивидуальных случаях приходится делать нечетное количество.

Лестница с тремя забежными ступенями, обшитая ясенем. Лестница с тремя забежными ступенями.

Так же можно миксовать такие ступени с межэтажными площадками:

Обратите внимание, под межэтажной площадкой находится дверь и мы не могли там сделать забежные (было несколько способов, но это заказчика не устраивало). Поэтому остался один вариант- микс между такими ступенями и площадкой

• Стандартные размеры, длины и ширины;
• Размеры проема, где будет находиться забежная лестница;
• Ну и самое пожалуй основное это геометрические размеры ступеней.

Чтобы произвести расчет лестницы с забежными ступенями с поворотом на 90 градусов, вам потребуются некоторые исходные данные:

• Стандартные размеры, длины и ширины;
• Размеры проема, где будет находиться забежная лестница;
• Ну и самое пожалуй основное это геометрические размеры ступеней.

В последнем пункте, необходимо знать и учитывать некоторые особенности.

В самих забежных ступенях рекомендуется использовать следующие размеры:

• На узких участках наиболее удобным размером считается 100 мм.
• В центральной части ступени усредненный размер необходимо сводить к 250 мм.
• Ну а на самом широком участке специалисты рекомендуют использовать глубину ступени не более 400 мм.

Высоту шага в данном случае лучше принимать по стандарту в пределах 15-20 см. А наклон косоура для удобного подъема и спуска 30 – 40 градусов. Так же следует учитывать особенности материала, из чего вы планируете выполнить саму лестницу. Это может быть и металл и дерево, бетон и даже стекло. Последнее о чем не стоит забывать при расчете лестницы это нависание поступи над подступенком, максимальный размер для такого вида лестницы не должен превышать 5 см.

Результаты расчета.

Если следовать правилам и рекомендациям и правильно ввести исходные данные, в результате вы получите: максимально точный чертеж г образной лестницы на второй этаж, расчет самой лестницы выполненный по всем правилам ГОСТа, а так же безопасную и комфортную конструкцию после ее монтажа.

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

• • • • Сделать процесс установки быстро;
      • Самостоятельные чертежи сэкономят средства;
      • Включить в процесс разработки плана будущей конструкции фантазию;
      • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
      • Ощутить себя настоящим хозяином дома;
      • Исключить банальные шаблоны из стен собственного дома;
      • Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Часто изготавливают бетонные лестницы. Они могут быть различных форм. Бетонные лестницы тихие ( не издают шума и вибрации при ходьбе по ним). Но они очень тяжелые и под них нужно устраивать специальное усиленное основание, которое выдержит вес конструкции. Бетонные лестницы необходимо облицовывать керамической плиткой или натуральным камнем, а это делает лестницу намного дороже.

Изготовление лестницы всегда начинается с расчета количества ступеней, их размера по высоте и глубине. Об этом смотрите моё видео:

Между стеной и лестницей я оставил щель для того чтобы можно было клеить обои, и это придало лестнице лёгкость.

Кованые перила приварены к профилю с боку. Если перила установить классическим способом (по краю ступеней), это сделает лестницу немного уже. А в этой конструкции перила никак не заужают лестницу. Перила можно изготовить самостоятельно из металла или из дерева, а можно заказать кованые по вашим размерам.

О том как правильно расположить лестницу согласно рекомендациям Фэн Шуй читайте здесь.

Расчет угла подъема и общего количества ступеней

Приведем простой пример, как рассчитать угловую лестницу с двумя прямыми маршами и забежными ступенями в углу.

Высота помещения от пола 1 этажа до потолка 2700 мм, плюс толщина перекрытия с полом 300 мм. Итого 2700+300=3000 мм.

Сразу задаем наиболее комфортный подъем пропорцией 1:2 или 1:1,75. Можно перевести в угловые единицы — 30°, если так будет удобнее.

Рекомендуемая высота ступени — 150 мм (оптимально для спуска и подъема). Находим требуемое количество ступеней как 3000:150=20 штук. В нашем марше нужно разместить 20 проступей высотой 150 мм. Одна из них уже готова — это подъем на пол 2 этажа, то есть 20-1=19 ступеней должно быть в марше.

Находим размер проема

Следующий этап — определение размеров проема, где возможно разместить лестницу с 19 ступенями. В большинстве случаев он диктуется габаритами помещения, взаиморасположением перегородок, дверей и других конструкций.

Чтобы решить задачу графически, задаемся шириной марша — 900 мм. Проводим на бумаге окружность радиусом R=1/2 ширины марша, то есть 450 мм. Это линия хода.

Вычерчиваем ось закругления для забежных ступеней. Для этого через середину окружности под углом 45° к обеим стенам проводим линию.

Следующее построение — разметка ступеней по линии хода шириной 250-300 мм (минимальная 200 мм). Ось может проходить через центр проступи или по ее краю, она должна служить осью симметрии чертежа.

Теперь находим габариты проема. При нашем построении в закруглении возможно разместить 3-4 ступени, которые создадут перепад 45-60 см. Значит, оставшиеся 15-16 ступеней нужно распределить по двум маршам исходя из планировки помещения. Например, 5 снизу, 4 в углу, 10 сверху. Вычерчиваем на бумаге и получаем размер нашего марша 1,85х3,10 м при ширине 90 см.

Компоновка может быть разной — группа забежных ступеней в начале, середине или конце лестницы или несколько групп, если поворот больше 90°.

Вычисление обычных и забежных ступеней

Зная общее количество ступеней, мы можем определить более точно, где и какие проступи будут расположены в марше.

Воспользуемся нашим чертежом. Нужно продлить ось и отметить на ней точку, которая будет служить центром закругления всей лестницы. Чем дальше она будет от угла, тем более плавным и менее выраженным получится изгиб. Но нужно учитывать, что вместе с этим возрастает сложность изготовления конструкции.

Теперь соединяем точки на линии хода с полученной точкой.

Обводим конфигурацию забежных ступеней и окончательно высчитываем из количество. Оставшиеся — это прямоугольные обычные проступи.

Размеры люка

Иногда бывает, что лестница по всем параметрам хороша, но при подъеме придется нагибаться из-за несоответствия габаритов люка в перекрытии. Этот нюанс также нужно учесть в расчете.

На перекрытия могут опираться перегородки, стены мансарды или планировка такова, что трогать их нельзя. Для определении минимальных размеров люка нужно добиться, чтобы поднимающийся по лестнице человек не упирался в потолок головой. Если сделать это невозможно, рассматриваются 3 варианта:

• сделать перепланировку 2 этажа, чтобы сдвинуть перекрытие;
• увеличить угол наклона лестницы;
• добавить некоторое количество забежных ступеней.

Иногда остается 1 возможный вариант — установить винтовую лестницу, целиком состоящую из проступей-клиньев. Размеры люка при этом минимальны.

Деревянная лестница с забежными ступенями своими руками

Начать расчет лестницы из дерева нужно с определения количества ступеней, для этого нужно взять расстояние от пола первого этажа до пола второго этажа и разделить на примерную высоту ступени. Рассмотрим на примере, где высота лестницы 2700 мм, а длина свободного места выделенного для лестницы 3300 мм.

Габариты будущей лестницы

Разделив расстояние между полами первого и второго этажа на среднюю рекомендованную высоту ступени 2700 / 155, мы получаем количество ступеней равное 17,41 штук, округляем до 17 штук и отнимаем одну ступень, так как пол второго этажа уже является одной из ступеней нашей будущей лестницы. Таким образом мы получаем количество ступеней равное 16. Разделив высоту лестницы на количество ступений мы получаем точный размер нашей ступени, равный 169 мм.

На следующем этапе расчета нужно решить сколько прямых ступеней будет до поворота лестницы и соответственно до забежных ступеней. Предположим, что прямых ступеней будет три. Следующим элементом лестницы будет поворот с забежными ступенями. Первым делом нужно определиться с шириной лестничного марша, так как для поворота лестницы на 90 градусов необходимо выделить пространство для забежных ступеней в виде квадрата, стороны которых имеют длину равную ширине лестничного марша. Возьмем за ширину лестничного марша размер в 900мм. Теперь зная размер элемента с забежными ступенями и количество ступеней после, мы можем рассчитать ширину ступени. В нашем случае количество ступеней в верхнем марше 10 штук (общее количество ступеней 16, 3 ступени до поворота, 3 забежные ступени)

(3300 — 900) / 10 = 240 мм

Имея ширину и высоту ступени, мы можем проверить, будут ли они удобными для хождения используя формулу  2 h + b = 600…650 мм.

2*169 + 240 = 578

Как мы видим 578 мм гораздо меньше рекомендованных 600 — 650 мм, поэтому для увеличения ширины проступи нам нужно сократить количество ступеней после поворота. Для этого можно увеличить количество ступений до поворота или увеличить количество забежных ступеней до четырех. Мы увеличим количество ступеней перед поворотом до четырех штук, уменьшив тем самым количество после поворота. Проведем еще раз наши расчеты с шириной проступи:

(3300 — 900) / 9 = 267 мм

Ширина увеличилась. Проверим теперь комфорт передвижения с такими размерами

2*169 + 267 = 605 мм

Такой результат попадает в рекомендованные значения, а это значит, что спуск и подъем по лестнице будет комфортным.

Теперь зная размер и количество ступеней до и после поворота, мы можем вычислить угол наклона лестницы и проверить попадает ли он в рекомендованный диапазон.

Для этого нам нужно узнать высоту последнего марша и длину его проекции на пол. Высоту мы можем получить умножив количество ступеней до него на их высоту и вычесть это значение из общей высоты

2700 — 7*169 = 1517

Длина проекции будет равна разнице длины ниши и площадки для забежных ступеней

3300 — 900 = 2400

Зная эти данные и воспользовавшись формулой угла тангенса мы сможем определить угол наклона лестницы, который равен примерно 32º, данный результат попадает в рекомендованный диапазон.

Примерный внешний вид готовой лестницы сделанной по размерам взятым выше

Осталось только рассчитать размер деревянных забежных ступеней. При назначении размера клинообразных забежных ступеней расчетные величины принимают посередине марша. Из практики могу сказать, что в среднем на квадрат идет 3, реже 4 ступени все зависит от конкретного случая. При трех ступенях угол поворота забежных ступеней кратный 30 градусам, при 4 ступенях алгоритм иной. Угол первой ступени 24º, второй 45º, третий 67º и четвертый соответственно 90º.

Угол поворота забежных ступеней

Конечно 3 ступени комфортнее нежели 4 так как среднее значение проступи при трех ступенях будут равны 290 — 300 мм, а при четырех 210 — 220 мм. Это видно на рисунке ниже.

Размер ступеней

Последним, но необязательным этапом рекомендуется начертить лестницу в реальном размере на стене в том месте где она будет установлена. Такие действия помогут вам представить конструкцию в пространстве и проверить правильность своих расчетов.

Преимущества и недостатки

Сложность и масштабность работ по изготовлению монолитной лестницы нисколько не умаляет достоинства готовой бетонной конструкции с позиций надежности и безопасной эксплуатации. Сооружение из бетона можно оформить под любой интерьерный стиль, превратив обычные ступени в шедевр декоративного искусства. Главный плюс данной конструкции – возможность внутреннего и уличного монтажа.

К достоинствам бетонной лестницы на второй этаж относятся:

Высокая прочность и надежность. Такая конструкция хорошо выдерживает значительные нагрузки.

Долговечность. За счет высокого качества натурального материала монолитные межэтажные переходы служат десятилетиями.

Устойчивость к влаге, огню. Пролеты из бетона не подвержены разрушительной силе открытого пламени, влагоустойчивые.

Не нуждаются в специальном уходе. Владельцам частного дома достаточно периодически обновлять дизайн отделки.

Отсутствие скрипов. По сравнению с деревянными конструкциями бетонные сооружения устойчивы к температурным перепадам, попаданию влаги.

Хорошая сочетаемость с разными материалами. Бетонное основание отлично смотрится с мраморной, кованой, стеклянной, керамической, деревянной отделкой.

Железобетонные конструкции выполнены из прочной гнутой арматуры, связывающей цементный раствор. Ступени выдерживают многолетние циклы использования, а для комфортного подъема и спуска бетонную лестницу в частном доме комплектуют красивыми поручнями.

Несмотря на ряд важных преимуществ, бетонные марши имеют некоторые недостатки:

Трудоемкий процесс изготовления и монтажа. Технология заливки бетона требует соблюдения пауз для надежного схватывания материала, поэтому за пару дней установить лестницу не получится.

Массивный внешний вид. Если конструкция не отделана декоративными элементами, бетонный монолит несколько нарушает эстетику интерьера. Потребуются интересные дизайнерские решения для финишной отделки сооружения.

Высокая стоимость материалов. Но этот недостаток полностью компенсирует долговечность бетонной конструкции, ее безопасность и удобство эксплуатации.

Монолитному сооружению возможно придавать разные формы. Для владельцев недвижимости актуальным остается вопрос эстетики при размещении лестницы в жилой зоне или при входе в дом. Изделия хорошо поддаются оформлению, выдерживают значительные динамические нагрузки, лестничные марши можно выполнять в любой конфигурации, включая спиральные формы.

РАСЧЁТ ЛЕСТНИЦЫ

Пойду еще статью почитаю. Денис says: Антон says: Хочу посоветовать вам лестницы C3. Надежные, красивые, а главное недорогие. Анастасия says: Бетонная лестница — дорого, но качество на века!

Лестница классифицируется, как архитектурное строение, которое отвечает особым требованиям прочности, эксплуатационной надежностью и нормам безопасности. Также лестница должна вписываться в интерьер дома. Для лестничной конструкции лучше всего выбирать высококачественные материалы, которые обеспечивают долголетие изделию. Строители с большим стажем работы утверждают, что самым надежным и долговечным материалом для лестниц является бетон.

Железобетон многократно усиливает прочность обыкновенного бетона на разрыв и сдвиг, поэтому лестницы надо делать именно по этой технологии. Для удобства, армирующий слой выполняется до монтажа перекрытий ступенек. По сути, из арматуры сечением около 10 мм делается каркас, повторяющий форму лестницы, но не достающий до будущей поверхности бетона около 3 см.

Должна получиться сеть с квадратными ячеями со стороной 20 см

Особенное внимание надо уделить месту прилегания нижней ступени к полу

Для этого в его поверхность забиваются бетонируются металлические штыри, к которым крепится арматура ступеней. Когда армирование готово, опалубка закрепляется окончательно — устанавливаются бортики для ступеней и сверху набиваются доски, чтобы можно было ходить по ним во время заливки и высыхания раствора.

Чтобы конструкция была монолитной, залить бетонные лестницы надо за один раз, поэтому следует подготовить надежную бетономешалку с достаточным объемом барабана и пригласить помощника.

Выбор типа лестницы и сложность опалубки Расчет бетонной лестрицы Сборка опалубки для лестницы Расчет опор лестницы Бетонирование монолитной лестницы. Безусловно, самым трудоёмким этапом является сборка опалубки для бетонной лестницы. Именно от этого зависит сложность возведения железобетонной лестницы. Сложность сборки опалубки в свою очередь зависит от формы и геометрии лестницы.

Бетон рекомендовано использовать марки М — он достаточно прочный и легкий для таких сооружений. Примерное соотношение компонентов : одно ведро воды два цемента марки м, 4 ведра щебня и два песка, плюс 10 грамм суперпластификатора c Также для заливки лестниц из бетона пригодятся куски арматуры, которые будет удобно держать в руке, мастерок, ведро и вибратор для бетонных смесей, с насадкой такого размера, чтобы она свободно проходила через армирование.

После заливки поверхность ступеней окончательно разравнивается мастерком и оставляется на просушку. Через дня, когда бетон схватится, его поверхности можно зашлифовать.

Разновидности лестничных конструкций

В процессе застывания бетона его поверхности периодически надо смачивать водой, что повысит его прочность. До полного высыхания раствора, по опалубке ходить не рекомендуется, даже если это входная лестница в дом, надо заранее подготовить другие возможности для доступа в помещение.

Срок высыхания бетонного раствора составляет около 2 недель. Доски опалубки со ступенек можно снимать уже примерно через неделю, чтобы первоначально оценить качество заливки. Еще через неделю можно полностью удалить боковые доски, а спустя три недели после заливки можно смело удалять опорные брусья. Когда бетон полностью застыл, лестницу можно использовать для передвижения по дому, перетаскивания инструментов и прочего инвентаря.

Параметры бетонной лестницы

После окончания ремонта бетонную лестницу можно окончательно зашлифовать и выбрать для нее подходящий вариант отделки — накладные ступени из дерева, ламинат или кафель. Что надо знать перед установкой — плюсы и минусы Перед тем как сделать бетонную лестницу, надо узнать ее преимущества и недостатки — это поможет окончательно определиться с выбором формы и материала. Сравнение материалов на видео: Преимущества бетонных конструкций: Прочность конструкции даст фору любым другим, сделанным из дерева или металла.

Если правильно выполнить армирование бетонной лестницы, то ее запас прочности позволяет не задумываться о нагрузке на поверхность. Монолитный пандус из бетона Данный калькулятор рассчитывает объём раствора, необходимый для производства монолитного пандуса, угол наклона пандуса.

Исходные данные: Длина основания пандуса, см Ширина пандуса, см Высота пандуса, см Длина площадки пандуса, см. Деревянная прямая лестница Данный калькулятор рассчитывает объём досок, необходимых для производства лестницы.

Исходные данные: Длина лестницы, см Ширина лестницы, см Высота лестницы, см Количество ступеней Толщина ступени, см Толщина подступенника, см Толщина тетивы, см Выступ ступени, см.

ЛЕСТНИЦЫ С ЗАБЕЖНЫМИ СТУПЕНЯМИ PROFI&HOBBY РАЗМЕРЫ, ФОТО, ЦЕНЫ

Г образная с поворотом на 90°

В наличии: 103 шт.	Лестницы деревянные К-001м
Варианты	8
Высота	2730-3120
Угол подъёма	42°

Цены от: 42 250 ₽

Подробнее Купить

В наличии: 48 шт.

Лестницы деревянные К-003м П образная

Варианты	5
Высота	2730-3120
Угол подъёма	42°

Цены от: 59 990 ₽

Подробнее Купить

В наличии: 17 шт.

Лестница деревянная К-005м П образная

Варианты	2
Высота	2940
Угол подъёма	46°

Цены от: 38 990 ₽

Подробнее Купить

В наличии: 84 шт.

Лестницы деревянные ЛС-91м Г образная

Варианты	4
Высота	2700
Угол подъёма	50/53°

Цены от: 18 990 ₽

Подробнее Купить

В наличии: 1 шт.

Лестница деревянная К-009м П образная

Варианты	2
Высота	2925-3120
Угол подъёма	42°

Цены от: 64 690 ₽

Подробнее Купить

В наличии: 1 шт.

Лестница деревянная К-021м Г образная с поворотом

Варианты	1
Высота	2925-3120
Угол подъёма	42°

Цены от: 60 490 ₽

Подробнее Купить

В наличии: 2 шт.

Лестница деревянная К-032м Г образная

Варианты	1
Высота	2925-3120
Угол подъёма	42°

Цены от: 64 690 ₽

Подробнее Купить

В наличии: 20 шт.

Лестница деревянная ЛС-01м П образная

Варианты	1
Высота	2700
Угол подъёма	37°

Цены от: 25 990 ₽

Подробнее Купить

В наличии: 16 шт.

Лестница деревянная ЛС-04м П образная

Варианты	1
Высота	2700
Угол подъёма	37°

Цены от: 28 990 ₽

Подробнее Купить

В наличии: 25 шт.

Лестница деревянная ЛС-05м П образная с поворотом

Варианты	1
Высота	2700
Угол подъёма	37°

Цены от: 30 990 ₽

Подробнее Купить

В наличии: 102 шт.

Лестницы деревянные ЛС-07м Г образная

Варианты	5
Высота	2940 — 3150
Угол подъёма	49°

Цены от: 33 990 ₽

Подробнее Купить

В наличии: 31 шт.

Лестница деревянная ЛС-09м Г образная с поворотом на 90°

Варианты	2
Высота	2700
Угол подъёма	47°

Цены от: 36 290 ₽

Подробнее Купить

В наличии: 10 шт.

Лестница деревянная ЛС-215м Г образная с поворотом на 90°

Варианты	1
Высота	2895
Угол подъёма	44°

Цены от: 36 290 ₽

Подробнее Купить

В наличии: 19 шт.

Лестница деревянная ЛС-225м Г образная

Варианты	1
Высота	2895
Угол подъёма	39/44°

Цены от: 41 290 ₽

Подробнее Купить

Выбор по материалу:	Виды лестниц:	Выбор по применению:	Выбор по классу:	Услуги:
Лестницы из сосны	Г -Образные лестницы	Лестница на 2 этаж	Лестницы эконом	Лестницы на заказ
Лестницы из бука	П -Образные лестницы	Лестницы для дома	Лестницы премиум	Проект лестницы
Лестницы из дуба	Прямые лестницы	Лестницы для дачи	Лестницы со скидкой	Замеры
Лестницы из ясеня	Лестницы гусиный шаг	Чердачные лестницы	Крашеные лестницы	Монтаж
Лестницы на металлокаркасе	Забежные лестницы	Модульные лестницы	Лестницы серии «ЛС»	Покраска
Лестницы с площадкой	Межэтажные лестницы	Облицовка лестниц
Винтовые лестницы	Уличные лестницы

Лестница с забежными ступенями — красивая альтернатива обычным двух-пролетным лестницам, с поворотной площадкой. Вместо промежуточной площадки, занимающей лишний квадрат площади, в конструкции лестницы имеется забежной столб, вокруг которого происходит поворот направления движения. К этому столбу крепятся узкие части забежных ступеней. Конструкции лестниц с забежными ступенями отличаются надежностью и практичностью. Наиболее популярны лестницы с угловым расположением, в лево и правостороннем исполнении имеющие перила с одной стороны. Ступени из сосны имеют толщину 40 мм и способны воспринимать нагрузку до 200 кг. Лестница с поворотными ступенями пользуется особенной популярностью у заказчиков, потому, что занимает в квартире минимум места. Высота маршей отвечает условиям стандартной высоты этажа здания и может будь отрегулирована за счет подиума внизу, или размера верхней ступеньки. Поворот на 90°осуществляется с использованием забежных ступеней, края которых отличаются по ширине. Заказчик имеет возможность выбрать забежную лестницу оборудованную подступенками или более бюджетный вариант, без подступенок.

Забежная лестница с поворотом на 180 градусов поставляется в разобранном виде. Для ее сборки потребуется участие двух человек, а также молоток, гаечный ключ 17х19 и дрель-шуруповерт. Подробная инструкция по сборке прилагается ко всем моделям наших лестниц.

Виды забежных лестниц и их отличия

Изделия существуют в разных видах, они отличаются по внешнему виду, сложности исполнения, стоимости. Объединяет их одно – все профессионально изготовленные лестничные изделия из железобетона, надежны, долговечны и полностью безопасны.

П-лестницы с площадкой и с забежными ступенями	Ступенчатые изделия с поворотом на 180 С. Визуально делятся на 2-3 марша и промежуточную площадку. Есть вариант заместо площадки установить забежные ступени.
Г-лестницы с площадкой и с забежными ступенями	Конструкции с наличием поворота 90 С. Как правило одномаршевые, с промежуточной площадкой. Есть вариант заместо площадки, также установить забежные ступени.
Винтовые на 360, криволинейные, полувинтовые забежные на 180 градусов и классические полувинтовые.	Железобетонные самонесущие лестницы из бетона в форме спирали, винта или полувинтовые, полуспиральные. Несущий узел – это плита, подошва. В ней находится сеточное армирование. Изделия с монолитной железобетонной плоской обратной стороной называются полнотелыми.
Зеркальные	Ступенчатые конструкции, у которых оборотная сторона зеркальное отражение лицевой. В таких лестницах применяется сложное армирование.
Тетивные, на тетивах	Несущие балки по бокам изделия называются тетивами. Они соединяются ступеньками. Один из самых надежных видов лестниц.
На косоуре	Монокосоур и косоур принимает на себя нагрузку всей конструкции. Этот несущий элемент может располагаться посередине, либо с одной стороны в бетонных изделиях, в деревянных – с двух сторон.
Консольные	Лестница с «воздушными» ступеньками, которые монтируются с одной стороны в стену и она служит несущим элементом и опорой.

Таблица описаний всех основных видов каркасов монолитных лестниц из бетона, а также форм каркасов, как с забежными ступенями так и с площадкой. Каждый желающий сможет подобрать лестницу, исходя из возможностей установки и свободных средств.

Расчет бетонной лестницы с забежными ступенями

Лестница является сложной строительной конструкцией, которая должна соответствовать всем нормам безопасного и комфортного использования. В то же время она должна быть долговечной и красивой. Бетонная лестница соответствует перечисленным требованиям благодаря свойствам материала, который обеспечивает хорошие эксплуатационные характеристики. Произведя правильный  расчет бетонной лестницы с забежными ступенями, можно соорудить такую конструкцию самостоятельно четко двигаться по намеченному строительному плану.

Каркас для бетонной лестницы

Применение

Частыми бывают случаи, когда бетонную лестницу нужно разместить в небольшом по размерам помещении. В таком случае конструирование Г-образных устройств может быть затруднительно в связи с ограниченным пространством. Решением подобной проблемы может стать расчет конструкции с забежными ступенями.

Лестница с забежными ступенями

Такое устройство имеет меньшие габариты, чем значительно экономит пространство помещения. К тому же его не так сложно рассчитать.

Прочность конструкции

Железобетонные конструкции являются наиболее прочными согласно мнению специалистов. Однако у многих заказчиков существуют сомнения по поводу внешнего вида такой конструкции. И сомнения эти неоправданны. Новейшие строительные технологии дают возможность облицевать бетонные элементы  всевозможными материалами. И в итоге можно не сразу догадаться, какой материал был применен для создания той или иной шедевральной конструкции. А в основе такой лестницы лежит арматура, залитая прочным и стойким бетоном.

Еще вариант лестница с забежными ступенями

Однако такие свойства могут быть обеспечены только при правильном расчете конструкции.

Важным является соблюдение «золотого правила» лестничного конструирования: все детали одной лестницы должны иметь одинаковый размер.

Бетон, который используют для создания конструкции, может быть:

Тот или иной вид бетона применяется в зависимости от предназначения подъемного устройства. Так, в сейсмически нестабильных районах лучше использовать исключительно прочный бетон. К тому же данный материал относится к категории относительно недорогих строительных материалов.

Забежные ступеньки: красота и комфорт

Весьма привлекательный вид имеют изделия с забежными ступенями, которые значительно экономят пространство, необходимое для пролета. Подобное изделие актуально в тех помещениях, где установить устройство с полноценными элементами нет возможности. С одного края они довольно узкие, а с другого, наоборот, широкие. И это надо учитывать при расчете. Монтируют такое элементы по-разному.

Размеры

Однако существуют общепринятые правила, которым должны соответствовать ступени: 1. Ширина середины — 20 см и больше. 2. Ширина узкой части — 10 см и больше. 3. Ширина широкой части — 40 см и больше. 4. Радиус поворота марша — 30 сантиметров.

5. Шаг подъема — до 20 см. Рассчитать оптимальную высоту не сложно. Она составляет 15-20 см.

Устройство

Для оптимальности использования поворотной, в проеме, который образует поворот, устанавливают опорный столб. Одним краем к нему фиксируются бетонные элементы. Второй край фиксируют к периметральным стенам.

При конструировании подъемного устройства любого вида, важно сделать визуальный акцент на первой ступени. Так же не следует выполнять последнюю ступень в цвете напольного покрытия

Иначе возможно не заметить ее и повредить ногу. Можно окантовать ее, если она выполнена из того же материала, что и пол. Можно использовать для этого метод завальцовки краев, позволяющий визуально ее выделить.

Подведем итоги

Бетонные лестницы с забежными ступенями станут идеальным решением в небольших помещениях, где невозможно установить более широкую конструкцию. К тому же обработка подобного изделия облицовочным материалом может сделать его  украшением любого дома или оживить скучный интерьер.

Проектирование и требования к монолитным железобетонным лестницам

При проектировании важно помнить, что каждая лестница имеет свои особенности расчетов параметров исходя из формы лестницы и ее конструкции. Вы сможете воспользоваться подробным расчетом всех необходимых параметров в статье по расчету лестниц, а также строительным калькулятором для каждого из типов

Опираясь на СНиП, выделим основные параметры, которые необходимо учесть при проектировании лестницы из бетона:

• число ступенек – расчет осуществляется относительно длины пролета к высоте ступени;
• ширина проступи – по нормам для удобного использования лестницы необходимо, чтобы ступня могла полностью разместиться на проступи;
• высота ступени – меняется в зависимости от угла наклона лестницы, комфортная высота составляет порядка 160–180 мм;
• длина ступени – соответствует ширине марша, для спокойного перемещения в обоих направлениях двух человек, а также для поднятия объемных предметов достаточно ширины марша порядка 1200 мм;
• потолочный проем – расстояние от ступеней до края проема должна быть не менее 200 см;
• высота перил – в среднем составляет 90 – 110 см;
• длина косоура или тетивы – рассчитывается по математической формуле Пифагора. (длина косоура)2 = (высота косоура)2 + (длина марша)2;

оптимальный угол наклона для лестниц в жилых помещениях составляет от 24 до 37°, в зависимости от этого можно будет определять высоту подступенка и ширину ступени;

для поворотных лестниц необходимо рассчитать дополнительные подпорные столбики и поворотную площадку или забежные ступени.

Данные параметры применимы к одномаршевым и многомаршевым лестницам, в случае с винтовыми лестницами есть небольшие отличия:

• Необходимо определить диаметр лестницы, он зависит от длины ступени и диаметра центрального столба опоры: 2 * (длина ступени) + (диаметр центрального столба).
• Особые параметры также идут к форме и размеру ступени. Вследствие того, что ступень сужается к опоре крепления, необходимо придерживаться следующих параметров: в самом узком месте ширина должна быть не менее 10 см, в центральной части подъема – не менее 20 см, в самой широкой части – не более 40 см.

Помимо приведенных выше параметров, необходимых при строительстве лестницы, важно помнить, что лестницы из бетона имеют еще ряд дополнительных параметров. Одним из таких условий является армирование бетонной лестницы

Армирование — это своего рода скелет лестницы, который ее укрепляет и поддерживает. При проектировании необходимо отдельно начертить схему армирования, она должна в полной мере повторять контур будущей лестницы, также важно рассчитать сечение арматуры для необходимой прочности всей конструкции

Одним из таких условий является армирование бетонной лестницы. Армирование — это своего рода скелет лестницы, который ее укрепляет и поддерживает

При проектировании необходимо отдельно начертить схему армирования, она должна в полной мере повторять контур будущей лестницы, также важно рассчитать сечение арматуры для необходимой прочности всей конструкции

Особое внимание также требуется уделить качеству бетонной смеси, от нее также зависит прочность будущей лестницы. Чтобы правильно приготовить бетонную смесь, можете опираться на таблицу, в которой представлены соотношения для получения 1м3 бетона, или можете использовать калькулятор для расчета бетонной смеси

Выполнив расчеты всех вышеобозначенных параметров, необходимо начертить лестницу и все ее комплектующие отдельно, как минимум, в двух проекциях – это вид сверху и вид сбоку. Выполнение чертежа необходимо для наглядного представления как каждого элемента в отдельности (форма ступени и узор балюстрады или ограждения), так и всей лестницы в целом.

Основные преимущества бетонной лестницы:

• Имеют жесткую конструкцию, отсутствуют скрип и вибрация.
• Строительство бетонной лестницы в частном доме начинается одновременно со строительством дома, благодаря этому ей можно пользоваться для строительных нужд, не боясь повредить ее.
• Лестницы из бетона устойчивы к влаге и перепаду температуры, идеальны для расположения на улице, как входная лестница.
• Отсутствует возможность возгорания.
• Материал позволяет выполнить самые безумные дизайнерские проекты.

Особенностью конструкции является тот факт, что для бетонной лестницы необходимо прочное основание (фундамент) и не менее прочное перекрытие, на которое оно будет опираться. Все это связано с тем, что бетон — очень тяжелый материал, кроме того вес добавляет также тяжелый армированный скелет лестницы.
